27
Montage
4.2. Démontage du type 8630
Procédure à suivre :
1. Couper le raccordement pneumatique :
→
Démonter le raccord de pression d'alimentation et le raccord
d'évacuation d'air (si disponible).
→
Desserrer le raccordement pneumatique entre le positionneur et
l'actionneur.
Raccords de pression
d‘alimentation et
d‘évacuation d‘air
Raccordement
pneumatique
Raccordement
électrique
(variante
multipolaire)

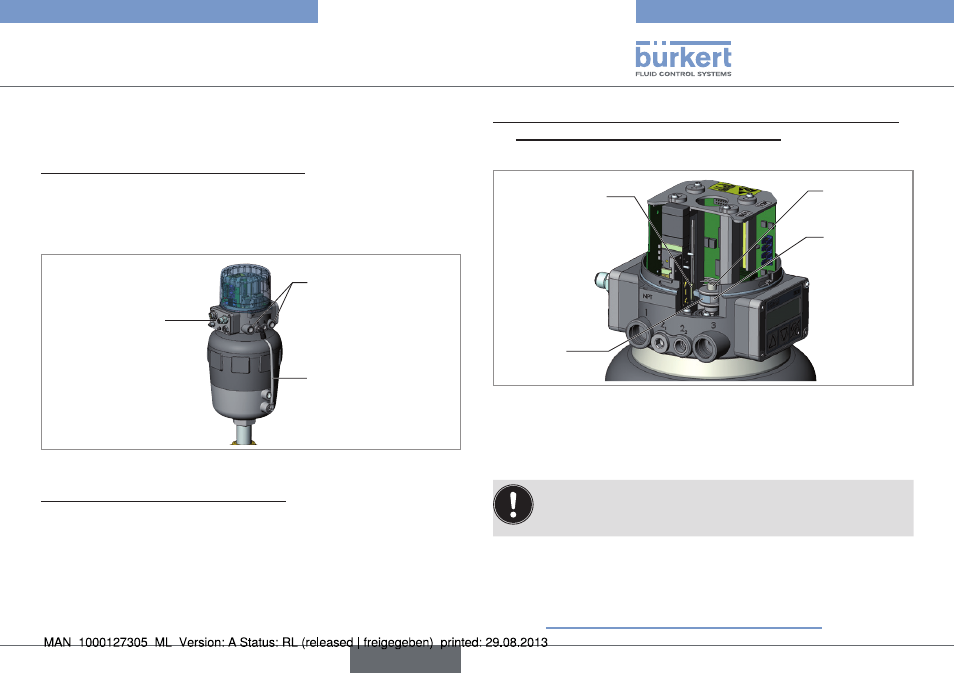

Fig. 1 : Couper l'alimentation
2. Couper le raccordement électrique :
Variante multipolaire :
→
Débancher le connecteur rond.
Passe-câbles à vis :
→
Desserrer les 4 vis du couvercle avec les passe-câbles à vis et
retirer le couvercle.
→
Dévisser les bornes à visser et retirer les câbles.
3. Desserrer le couplage mécanique entre le système de mesure
de déplacement et la came de commande :
→
Ouvrir le capot transparent du positionneur.
Fourche
d‘entraînement
Came de
commande
Vis six pans
creux
Elément de cou-
plage du système
de mesure de
déplacement
Fig. 2 : Couplage du système de mesure de déplacement
La fourche d'entraînement est engagée sur l'élément de couplage. Il
existe deux possibilités pour desserrer ce couplage :
→
Desserrer la vis six pans creux et retirer la came de commande.
La came de commande est pourvue de frein-filet. C'est
pourquoi il est éventuellement nécessaire d'appliquer plus
de force pour desserrer.
ou
→
Desserrer la fourche d'entraînement de l'élément de couplage
du système de mesure de déplacement à l'aide d'un tournevis en
tournant dans le sens contraire des aiguilles d'une montre
(voir „Fig. 3 : Desserrer la fourche d’entraînement“).
Types 8692, 8693, 8694
français
