Montage
4.3. Montage des Nachrüstsets
Spindelverlängerung
(nur bei Antriebsgröße H (125)
und größer vorhanden)
Führungsstück
O-Ring
Puckhalter
Schaltspindel

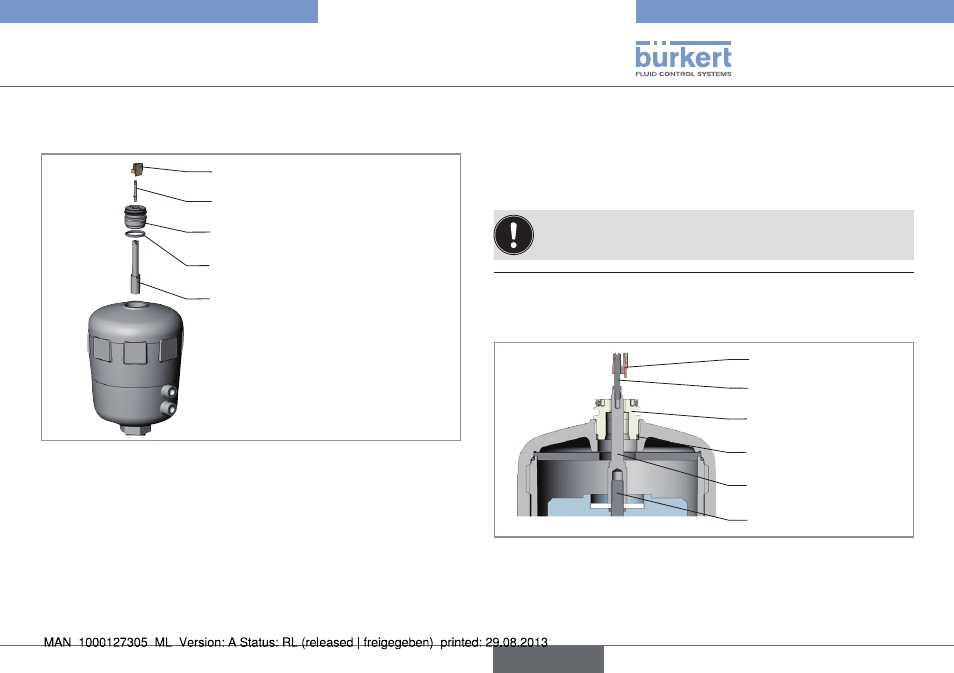

Bild 6: Nachrüstset 869x
→
Antriebsgröße H (125) und größer:
Schraubensicherungslack (Loctite 290) in die Gewindebohrung
der Spindelverlängerung einbringen und mit der Spindel im
Antrieb verschrauben (Drehmoment: 20 ± 3 Nm).
→
O-Ring nach unten in den Deckel des Antriebs eindrücken.
→
Führungsstück in den Deckel des Antriebs mit einem Stirnloch-
schlüssel
1) einschrauben (Drehmoment: 8,0 Nm).
→
Zur Sicherung der Schaltspindel etwas Sicherungslack (Loctite
290) auf das Gewinde der Schaltspindel aufbringen.
→
Schaltspindel auf die Spindelverlängerung schrauben. Dazu ist
an der Oberseite ein Schlitz angebracht.
→
Puckhalter auf die Schaltspindel aufschieben bis er einrastet.
Der Puckhalter ist nicht Bestandteil des Nachrüstsets;
er liegt der Ansteuerung bei.
1) Zapfen: ∅ 3 mm; Zapfenabstand: 23,5 mm
Spindelverlängerung
Führungsstück
O-Ring
Puckhalter
Schaltspindel
Spindel (Antrieb)
Bild 7: Nachrüstset 869x montiert
