6510/6511 - 47
MONTAGE, MISE EN SERVICE ET ENTRETIEN
français
Démontage des modules
Décrocher avec un tournevis le crochet d’emboîtement supérieur sur la rainure frontale de démontage
Extraire latéralement le bloc partiel / le module

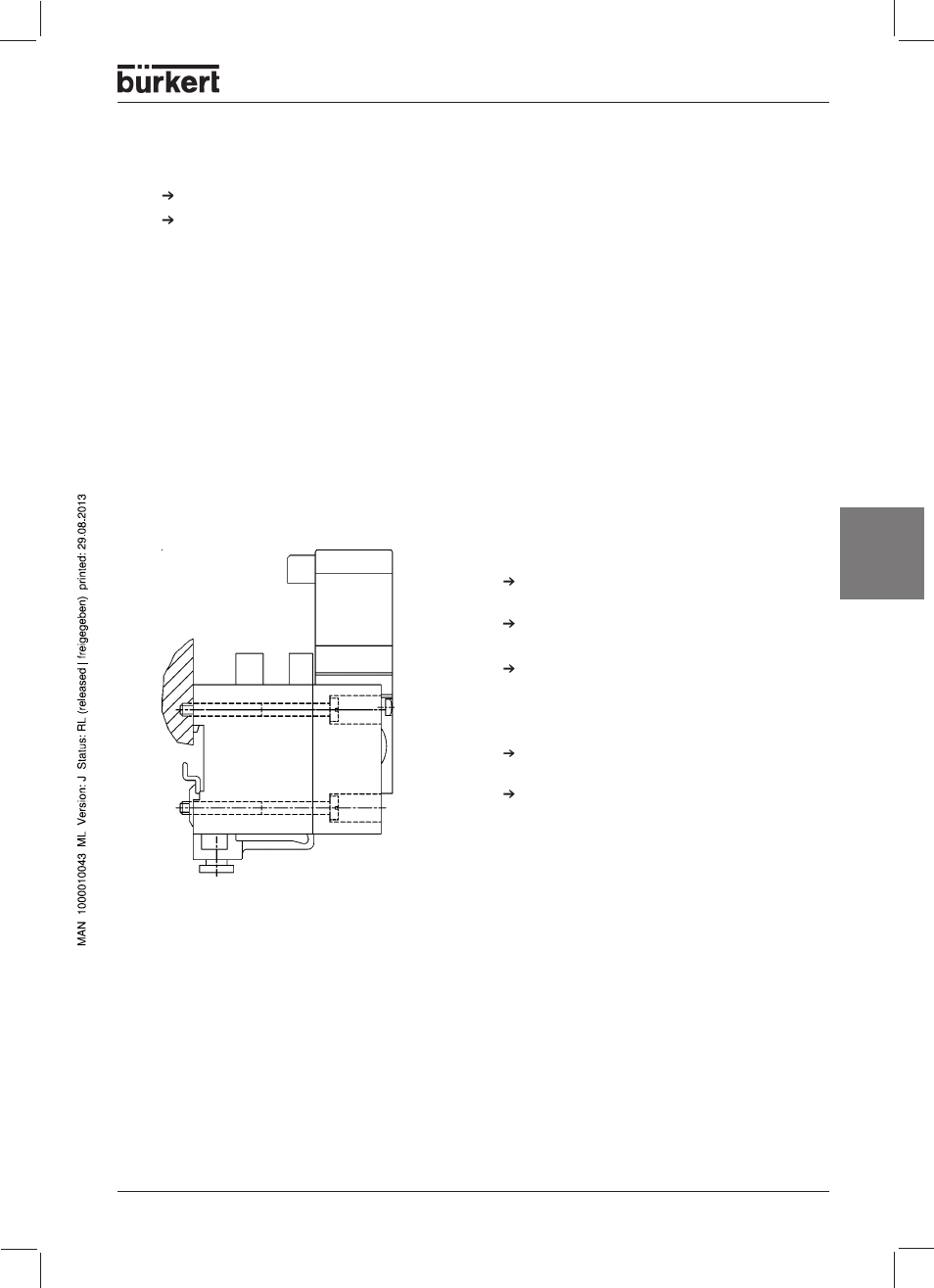

Fixation du bloc de vannes
Autres possibilités d’application du module de
raccordement - à droite -
• En tant que module diviseur pour des cas particuliers d’application, pour la réalisation de plusieurs
étages de pression de service en un seul bloc:
• Alimentation supplémentaire en cas de grands blocs de vannes
Profil normalisé
Montage
Accrocher le bloc de vannes avec la rainure
supérieure dans le profil normalisé.
Emboîter la pièce de serrage inférieure dans le
profil normalisé.
Serrer les vis sur les pièce de serrage.
Démontage
Dévisser les vis de serrage
(env. 4 tours).
Enlever le bloc du profil normalisé, vers le haut.
Figure: Fixation du bloc de vannes
