46
hinWeis!
Geräteschaden durch falsches Werkzeug!
Mutter immer mit einem Gabelschlüssel festschrauben. Bei
der Verwendung anderer Werkzeuge (z. B. Zange) kann
das Gerät beschädigt werden.
Drehmoment beachten!
(siehe Tabelle unten)
Mutter
O-Ring
Kernführungsrohr

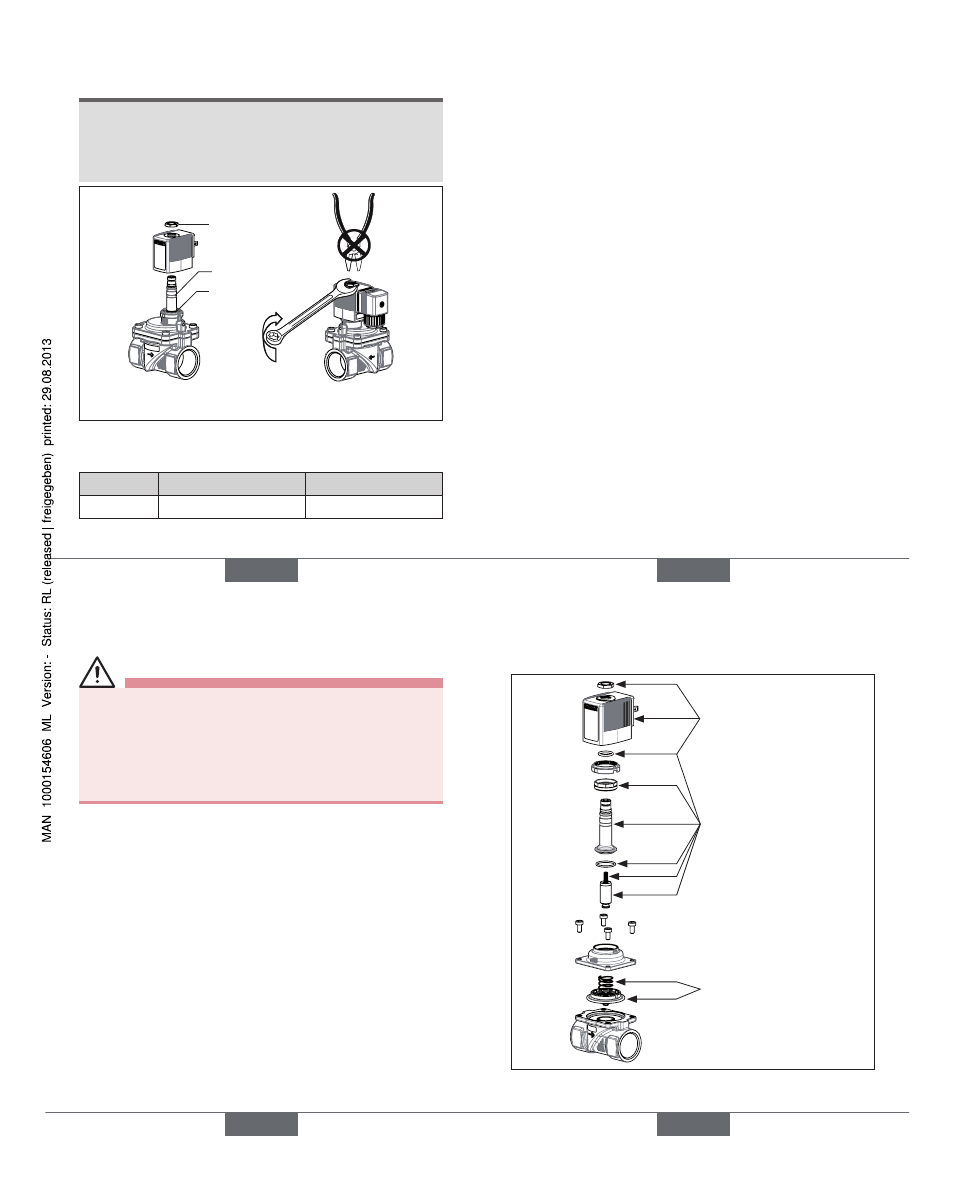

Bild 3: Spulenmontage
Drehmomente für Befestigungsmutter:
Spulentyp Spulenbreite Drehmoment [Nm]
AC10 32 mm bzw. 40 mm 5 Nm
deutsch 47
8.3. störungen
Überprüfen Sie bei Störungen ob:
→
das Gerät vorschriftsmäßig installiert ist,
→
der elektrische und fluidische Anschluss ordnungsgemäß
ausgeführt ist,
→
das Gerät nicht beschädigt ist,
→
alle Schrauben fest angezogen sind,
→
Spannung und Druck anliegen,
→
die Rohrleitungen schmutzfrei sind.
Ventil schaltet nicht
Mögliche Ursache:
• Kurzschluss oder Spulenunterbrechung.
• Kern oder Kernraum verschmutzt.
• Mediumsdruck außerhalb des zulässigen Druckbereichs.
Ventil schließt nicht
Mögliche Ursache:
• Innenraum des Ventils verschmutzt.
• Kleine Steuerbohrung in der Membrane verstopft.
deutsch
48
9. ErsaTzTEilE
Vorsicht!
Verletzungsgefahr, Sachschäden durch falsche Teile!
Falsches Zubehör und ungeeignete Ersatzteile können Ver-
letzungen und Schäden am Gerät und dessen Umgebung
verursachen.
• Nur Originalzubehör sowie Originalersatzteile der Firma
Bürkert verwenden.
9.1. Ersatzteile bestellen
Ersatzteilsätze
Bestellen Sie Ersatzteilsätze unter Angabe der Sätze SET 1,
SET 3 oder SET 7 und der Identnummer des Gerätes.
• Ersatzteilsätze siehe Kapitel
9.2. und 9.3.
• Die Identnummer des Gerätes finden Sie auf dem Typen-
schild. Siehe auch Kapitel „6.2. Typenschild“.
deutsch 49
9.2. Übersicht Ersatzteilsätze Typ
6203 EV Dn 10, Dn 13
Spulensatz
SET 1
Verschleißteilsatz
SET 3
Stopfensatz
SET 7
Bild 4: Ersatzteilsätze Typ 6203 EV
deutsch
Typ 6203 EV
