38
Betriebsdauer
Wenn auf dem Typenschild nicht anders angegeben, ist das
Magnetsystem für Dauerbetrieb geeignet.
Wichtiger Hinweis für die Funktionssicherheit bei
Dauerbetrieb!
Bei langen Ein- oder Ausschaltzeiten wird eine
Mindestbetätigung von 1-2 Schaltungen pro Tag
empfohlen.
Lebensdauer
Hohe Schaltfrequenz und hohe Drücke verringern die
Lebensdauer.
deutsch 39
6.2. Typenschild
6203 A 10 EPDM MS
Made in Germany
00229009
W14 LU
230V 50Hz 8W
G3/8 P N0 - 10bar
Typ
Wirkungsweise
Nennweite
Dichtwerkstoff
Gehäusewerkstoff
Identnummer
Hersteller-Code
Spannung, Frequenz, Leistung
Anschlussgewinde, Nenndruck

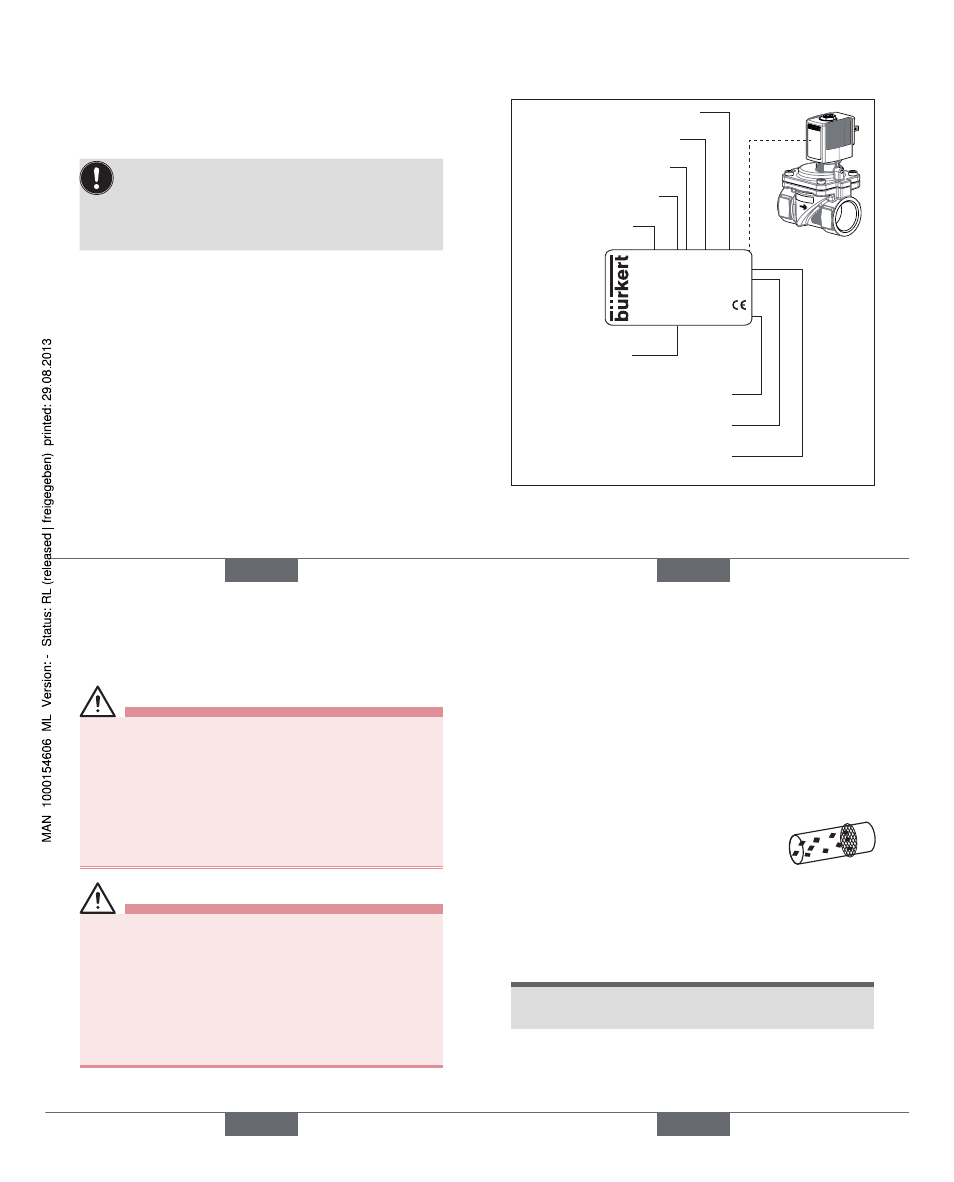

Bild 1: Lage und Beschreibung des Typenschildes
deutsch
40
7. monTagE
7.1. sicherheitshinweise
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
• Vor dem Lösen von Leitungen oder Ventilen den Druck
abschalten und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag!
• Vor Eingriffen in das Gerät oder die Anlage,
Spannung
abschalten und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestim-
mungen für elektrische Geräte beachten!
WarnunG!
Verletzungsgefahr bei unsachgemäßer Montage!
• Die Montage darf nur autorisiertes Fachpersonal mit
geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der
Anlage und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Montage einen kontrollierten Wiederanlauf
gewährleisten.
deutsch 41
7.2. Vor dem Einbau
Einbaulage:
Die Einbaulage ist beliebig.
Vorzugsweise: Antrieb oben.
→
Rohrleitungen vor dem Einbau auf Verschmutzungen
überprüfen und gegebenenfalls reinigen.
Schmutzfilter: Für die sichere Funktion des Magnetventils
muss vor dem Ventileingang ein Schmutzfilter (≤ 500 µm)
eingebaut werden.
7.3. Einbau
→
Das Gerät mit geeignetem Werkzeug (Gabelschlüssel)
am Gehäuse festhalten und in die Rohrleitung
einschrauben.
hinWeis!
Vorsicht Bruchgefahr!
• Die Spule darf nicht als Hebelarm benutzt werden.
→
Durchflussrichtung beachten:
Der Pfeil auf dem Gehäuse kennzeichnet die
Durchflussrichtung.
deutsch
Typ 6203 EV
