Burkert Type 6203 - Manual (Page 12)

42
7.4. Elektrischer anschluss der
gerätesteckdose
WarnunG!
Verletzungsgefahr durch Stromschlag!
• Vor Eingriffen in das Gerät oder Anlage
die Spannung
abschalten und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestim-
mungen für elektrische Geräte beachten!
Bei nicht angeschlossenem Schutzleiter besteht die Gefahr
des Stromschlags!
• Schutzleiter immer anschließen.
• Elektrischer Durchgang zwischen Spule und Gehäuse
prüfen.

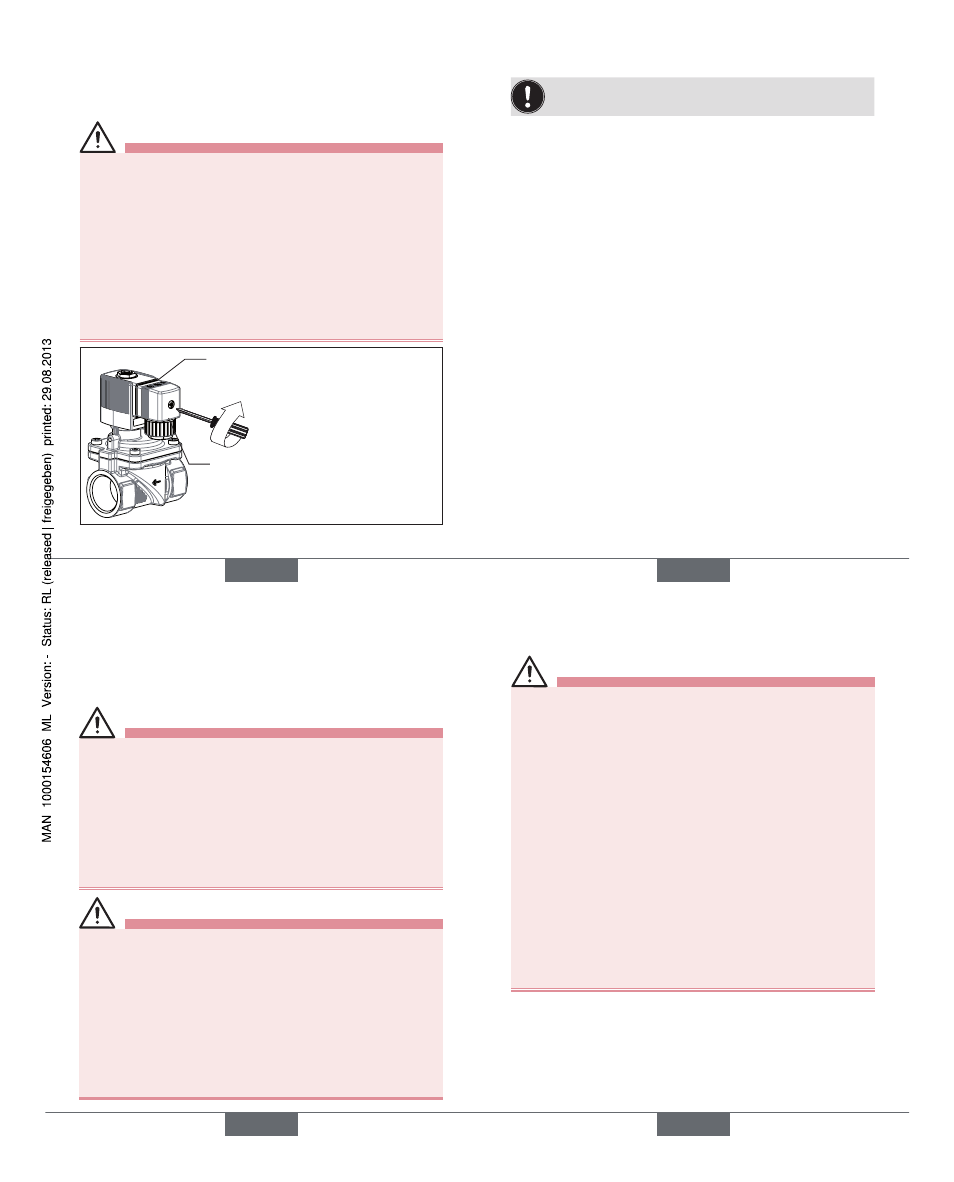

Zugelassene Gerätesteckdose
z. B. Typ 2508 oder andere nach
DIN ISO 175301-803 Form A
Dichtung
max. 1 Nm
Bild 2: Elektrischer Anschluss der Gerätesteckdose
deutsch 43
Spannung und Stromart laut Typenschild beachten.
→
Gerätesteckdose (zugelassene Typen siehe Datenblatt)
festschrauben, dabei max. Drehmoment 1 Nm beachten.
→
Korrekten Sitz der Dichtung überprüfen.
→
Schutzleiter anschließen und elektrischer Durchgang
zwischen Spule und Gehäuse prüfen.
deutsch
44
8. warTung,
FEhlErBEhEBung
8.1. sicherheitshinweise
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
• Vor dem Lösen von Leitungen oder Ventilen den Druck
abschalten und Leitungen entlüften.
Verletzungsgefahr durch Stromschlag!
• Vor Eingriffen in das Gerät oder die Anlage,
Spannung
abschalten und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestim-
mungen für elektrische Geräte beachten!
WarnunG!
Verletzungsgefahr bei unsachgemäßen
Wartungsarbeiten!
• Die Wartung darf nur autorisiertes Fachpersonal mit
geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten
der Anlage und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Wartung einen kontrollierten Wiederanlauf
gewährleisten.
deutsch 45
8.2. spulenmontage
WarnunG!
Mediumsaustritt!
Beim Lösen festsitzender Mutter kann Medium austreten.
• Festsitzende Mutter nicht weiterdrehen.
Stromschlag!
Bei nicht angeschlossenem Schutzleiter besteht die
Gefahr des Stromschlags!
• Schutzleiterkontakt nach der Spulenmontage prüfen.
Überhitzung, Brandgefahr!
Der Anschluss der Spule ohne vormontiertes Ventil führt
zur Überhitzung und zerstört die Spule.
• Spule nur mit vormontiertem Ventil anschließen.
Gefahr durch Stromschlag bei falscher Montage der
Spule!
• Bei der Montage beachten, dass die Spule fest auf der
Stufe vom Kernführungsrohr aufsitzt damit der Schutzlei-
teranschluss der Spule Verbindung zum Ventilgehäuse hat.
Vorgehensweise:
→
Spulengehäuse auf Kernführungsrohr aufstecken.
→
Spule mittels Mutter verschrauben. Drehmoment
beachten.
→
Schutzleiter prüfen.
deutsch
Typ 6203 EV
