deutsch 30
ELEKTRISCHE DATEN
Richtige Polarität ist Voraussetzung für die
Funktion des Geräts!
Farbliche Kennzeichnung des Kabels beachten:
(schwarz / rot)
Betriebsspannung entsprechend Typschild
Standardversion ± 10 %
getaktete Ausführung + 10 %
Nennleistung 1,1 W
Nennbetriebsart Dauerbetrieb, ED 100 %
Ansteuerung bistabile Ausführung:
Polung
Kennzeichnung
Impulsdauer mind. 20 ms
(schwarz) (rot)
+
Ventil (P-Sitz)
wird geschlossen Ventil (R-Sitz)
wird geöffnet
–
Ventil (P-Sitz)
wird geöffnet Ventil (R-Sitz)
wird geschlossen
31 deutsch
MONTAGE
Sicherheitshinweise
WARNUNG!
Verletzungsgefahr bei unsachgemäßer Montage!
• Die Montage darf nur autorisiertes Fachpersonal mit
geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten
der Anlage und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Montage einen kontrollierten Wiederanlauf
gewährleisten.
Fluidische Installation
WARNUNG!
Verletzungsgefahr durch hohen Druck.
• Vor dem Lösen von Leitungen und Ventilen Druck ab-
schalten und entlüften!
Wichtige Betriebsbedingung zur Vermeidung von
Fehlfunktionen:
Das Ventil muss einen Mindestabstand von 5 mm zu
anderen ferromagnetischen Materialien haben.
deutsch 32
Einbaulage: beliebig, vorzugsweise Antrieb nach oben.
Vor der Montage:
→
Rohrleitungen und Flanschanschlüsse von eventuellen
Verschmutzungen säubern.
→
Zum Schutz vor Störungen vor das Ventil einen Filter
(5 µm) einbauen.
Montage Typ 6114:
(siehe Bild: Montagezeichnung)
WARNUNG!
Gefahr durch Mediumsaustritt!
Undichte Anschlüsse bei unkorrekt sitzender Dichtung.
• Achten Sie auf den richtigen Sitz der mitgelieferten
Dichtmatte.
→
Dichtmatte in das Ventil einlegen.
→
Fluidische Anschlussbelegung 1, 2 und 3 an Ventil und
Anschlussplatte richtig zuordnen.
→
Bohrungen gemäß Bohrbild anbringen.
→
Ventil auf Anschlussplatte schrauben
→
Ventil auf Dichtheit prüfen.
33 deutsch
Ventil mit Befestigungselementen
Fluidische Anschlüsse
(siehe „Pneumatische Daten“)
2,25 2
15,6
6
6,2
3,7 8,1
1,1
9,1
1,1
7
3
2,5
6,5
15,
85
1
1
Bohrbild:
Bohrungen für
Befestigungsschrauben
Ø 2 mm
Dichtmatte

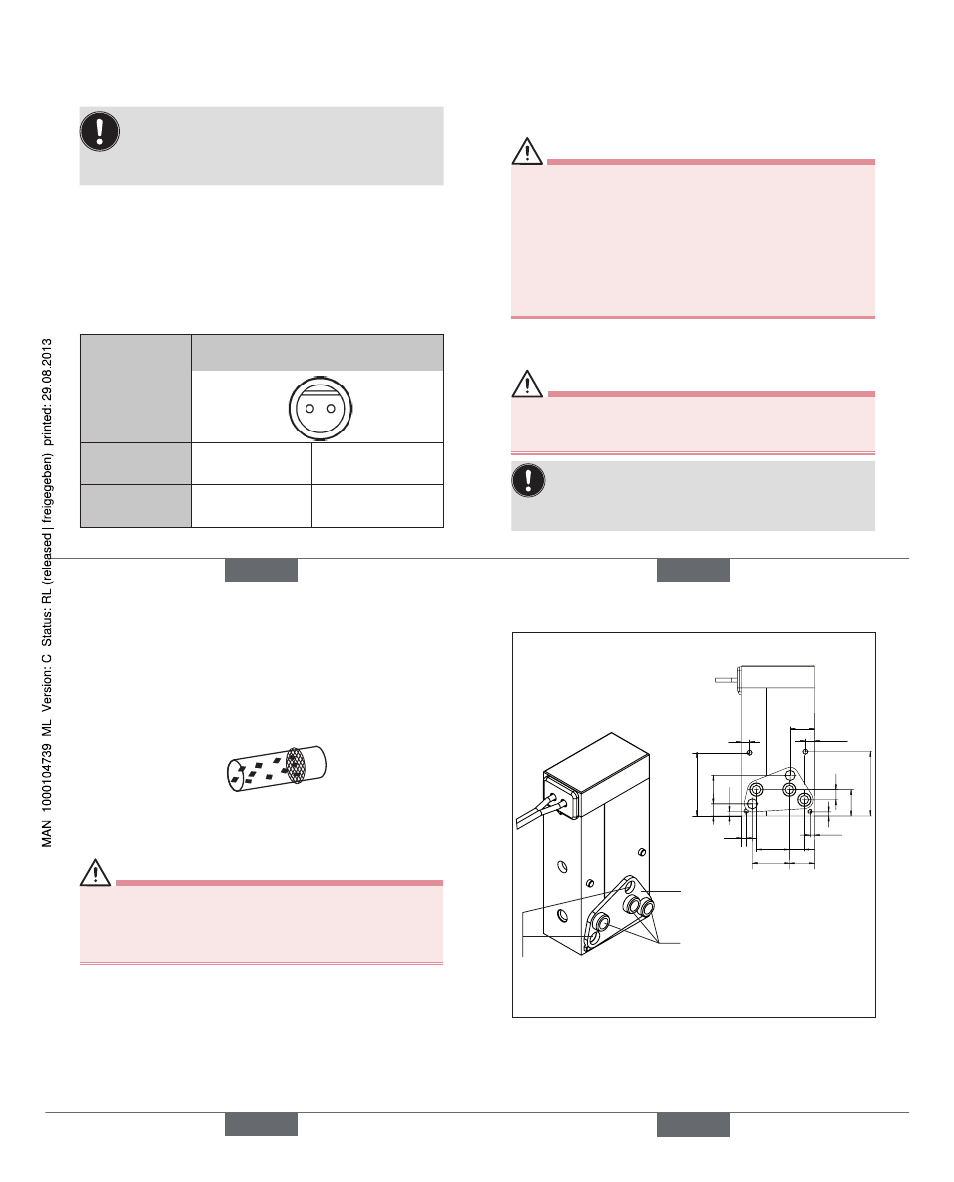

Bild: Montagezeichnung
Typ 6114
