STRUCTURE ET MODE DE
FONCTIONNEMENT
La soupape à languette type 6114 est une soupape
magnétique 3/2 pouvant être utilisée avec l’électricité
(monostable ou bistable).
CARACTÉRISTIQUES
TECHNIQUES

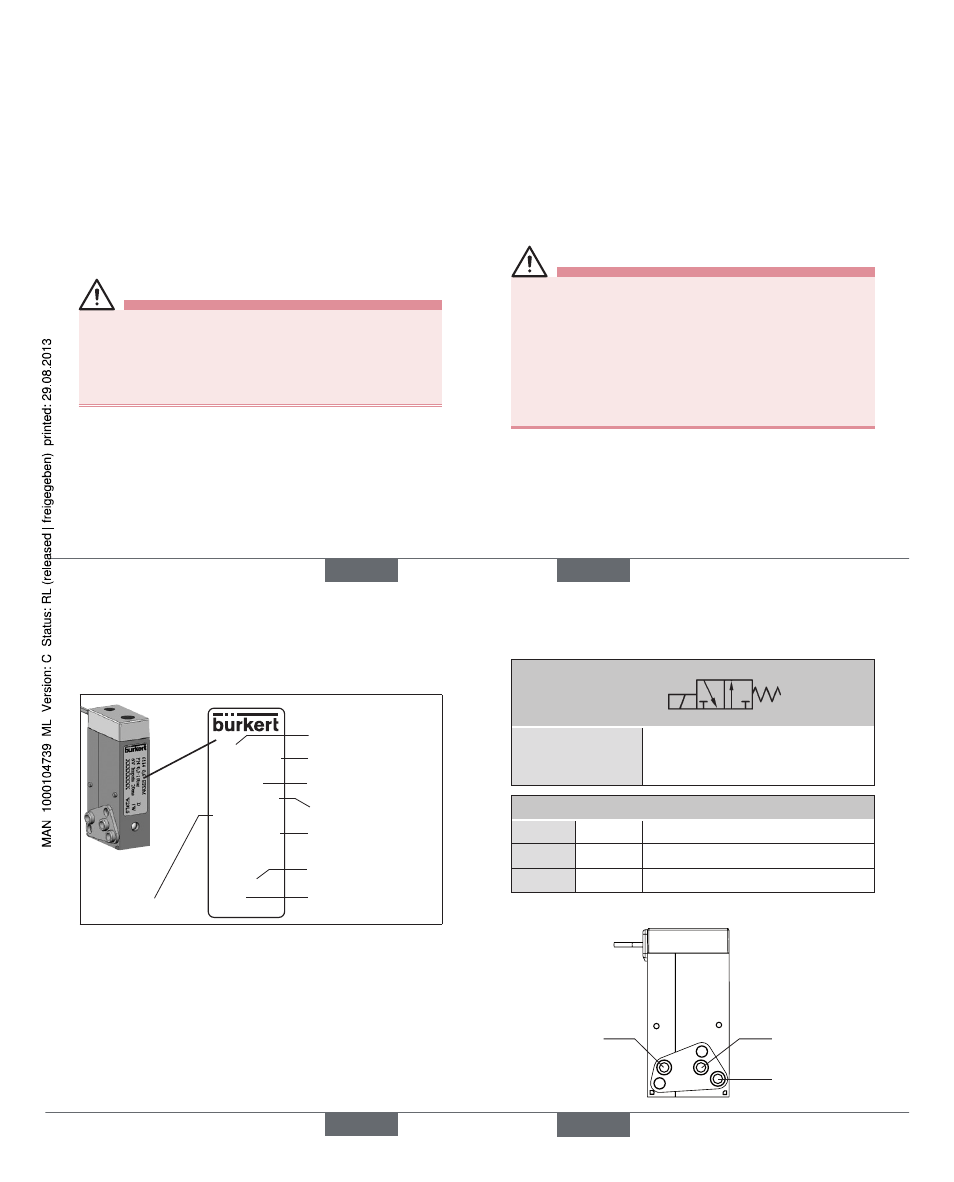

Conditions d’exploitation
AVERTISSEMENT !
Risque de blessures dы а une panne.
Panne lors de l’utilisation à l’extérieur !
• N’utilisez pas le type 6114 à l’extérieur et évitez les
sources de chaleur susceptibles d’entraîner un dépas-
sement de la plage de température admissible.
Température ambiante : 5 ... +55 °C
Température du fluide : 5 ... +55 °C FFKM
0 ... +55 °C EPDM
Fluides : air comprimé lubrifié, exempt d’huile ou sec ;
liquides et gaz neutres (filtration 5 µm) ;
vide technique
45 français
Type de protection : IP65
Protection : 3 selon VDE 0580
Caractéristiques mécaniques
Dimensions voir fiche technique
Matériau du boîtier PPS, renforcé par fibres de verre
Matériau d’étanchéité EPDM / FFKM
AVERTISSEMENT !
Risque de blessures dы а la sortie de fluides causée
par l’endommagement des joints.
Un fluide non approprié peut endommager le matériau
d’étanchéité (fragilisation, destruction, gonflement).
• Utilisez uniquement des fluides adaptés au matériau
d’étanchéité.
• En cas de doute, faites-vous conseiller par nos
employés.
français 46
Plaque signalétique
Exemple : Commande pilote bistable pour robinetteries
d’eau (version à impulsions)
Diamètre nominal
Mode d’action
Plage de pression
Tension (±10 %)
Type
Puissance
61
14 0,6 EPD
M
PN 0,5-10bar
D
6V Impuls 20ms 1W XXXXXXXX W29LS
Référence
Matériau
d’étanchéité
47 français
Caractéristiques pneumatiques
Modes d’action D B
P R
Commande pilote
pour robinetteries
d’eau Soupape magnétique 3/2, à action
directe, pression appliquée sur
sortie 2 sans courant
Raccords fluides
1
P Raccord de pression
2 B Raccord de travail
3 R Raccord d’évacuation d’air
Plage de pression voir plaque signalétique
Siège R Siège P
B
Type 6114
