37

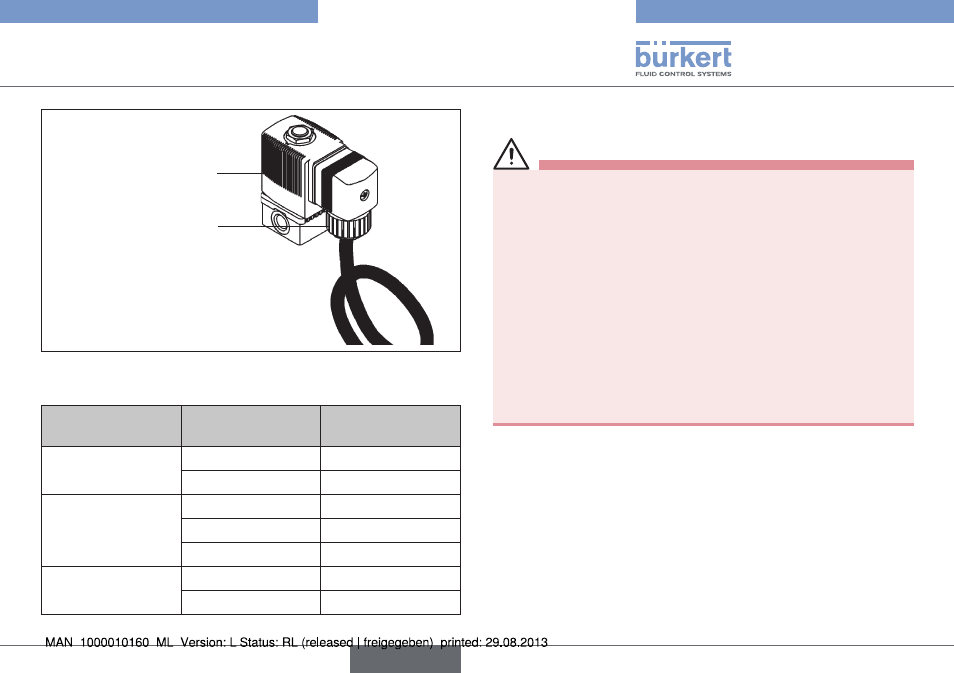

Conditions d’utilisation de l’appareil
Bobine AC10
Prise d’appareil avec
câble
Conditions de température à 60 °C.
Température ambiante sur la bobine magnétique AC10.
Classe de
température
Taille de bobine Température
absolue [°C]
T4 5 118
6 113
T5 4 93
5 87
6 90
T6 5 79
6 75
5.7. Modèle avec coffret à bornes
DANGER !
Risque d’explosion !
• Seuls des câbles et des conduites fixés doivent être installés.
• L’exploitant doit garantir une décharge de traction correspondante.
• Des conduites avec diamètre extérieur de 6 mm à 13 mm peuvent
être utilisées. Respecter la contrainte thermique maximale du câble
ou de la conduite utilisée.
• Le joint inséré doit être adapté au diamètre du câble / de la
conduite utilisés.
• La section de base pour le calcul de l’âme du câble / de la conduite
doit être de 0,75 mm² minimum et ne doit pas dépasser 2,5 mm².
• Les vis pour la fixation du couvercle du coffret à bornes doivent
être serrées avec un couple de serrage de 100 Ncm (± 5 %).
• Les bornes doivent être serrées avec un couple de serrage de
1–1,5 Nm.
Les bobines magnétiques AC10 peuvent être effectuées avec un
coffret à bornes
Du fait du montage d’un coffret à bornes, le type de protection à
l’allumage de ces bobines magnétiques est modifié.
Désignation avec coffret à bornes monté :
II 2G/D EX em II T4, T5, T6
PTB 00 ATEX 2129 X
français
