38
7.4. elektrischer anschluss der
gerätesteckdose
WarnunG!
Verletzungsgefahr durch Stromschlag!
• Vor Eingriffen in das System die elektrische Spannung
abschalten und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestim-
mungen für elektrische Geräte beachten!
Bei fehlendem Schutzleiterkontakt zwischen Spule und
Gehäuse besteht die Gefahr des Stromschlags!
• Schutzleiter immer anschließen.
• Elektrischer Durchgang zwischen Spule und Gehäuse
prüfen.
Dichtung
max. 1 Nm
Zugelassene
Gerätesteckdose z. B. Typ
2508 oder andere

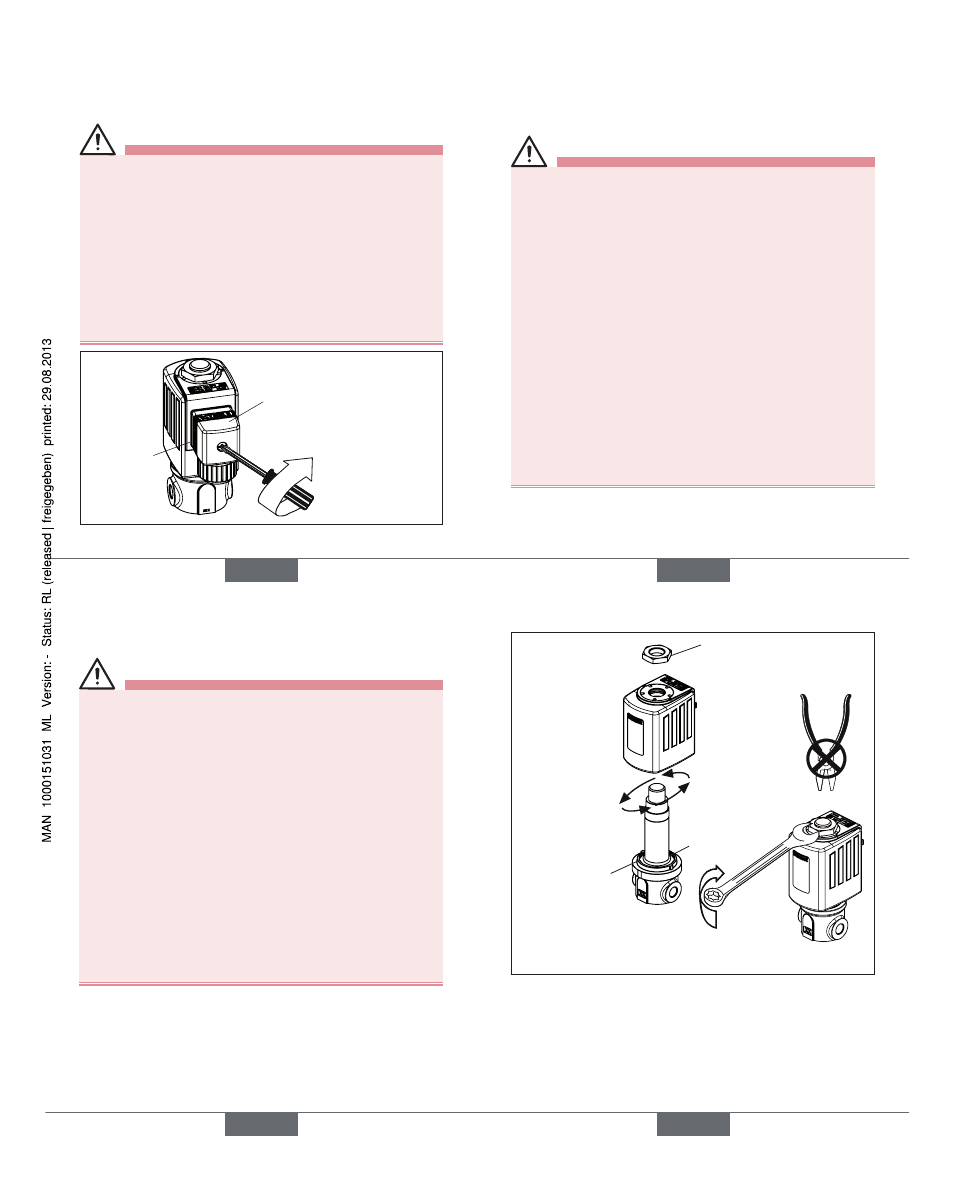

Bild 4: Elektrischer Anschluss der Gerätesteckdose
deutsch
39
8. warTuNg uND reparaTur
8.1. sicherheitshinweise
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
• Vor dem Lösen von Leitungen oder Ventilen den Druck
abschalten und Leitungen entlasten.
Verletzungsgefahr durch Stromschlag!
• Vor Eingriffen in das Gerät oder die Anlage,
Spannung
abschalten und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestim-
mungen für elektrische Geräte beachten!
Verletzungsgefahr bei unsachgemäßen
Reparaturarbeiten!
• Die Wartung darf nur autorisiertes Fachpersonal mit
geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten der
Anlage und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Wartung einen kontrollierten Wiederanlauf
gewährleisten.
deutsch
40
8.2. spulenmontage
WarnunG!
Mediumsaustritt!
Beim Lösen einer festsitzenden Mutter kann Medium
austreten.
• Festsitzende Mutter nicht weiterdrehen.
Stromschlag!
Bei fehlendem Schutzleiterkontakt zwischen Spule und
Gehäuse besteht die Gefahr des Stromschlags!
• Der Kunststoffring (optional) muss bei der Montage in
den Gehäusezapfen eintauchen. Er darf nicht über den
Achtkantnippel herausragen.
• Schutzleiterkontakt nach der Spulenmontage prüfen.
Überhitzung, Brandgefahr!
Der Anschluss der Spule ohne vormontiertes Ventil führt
zur Überhitzung und zerstört die Spule.
• Spule nur mit vormontiertem Ventil anschließen.
deutsch
41
Drehmoment beachten!
15 Nm
O-Ring
Mutter
Kunststoffring
(optional)
Bild 5: Spulenmontage
Die Drehposition der Spule auf dem Ventilgehäuse ist beliebig.
deutsch
Typ 5406
