34
6.1.2. Typenschild Zulassung
(je nach ausführung)
Registernummer
Zulässige Umgebungstemperatur
Max. zulässige Mediumstemperatur
T med. Max. 160°C
T Umg. -15°C bis 60°C
Reg.Nr. XXXXX
0036
Überwachungsstelle
Zertifizierungszeichen

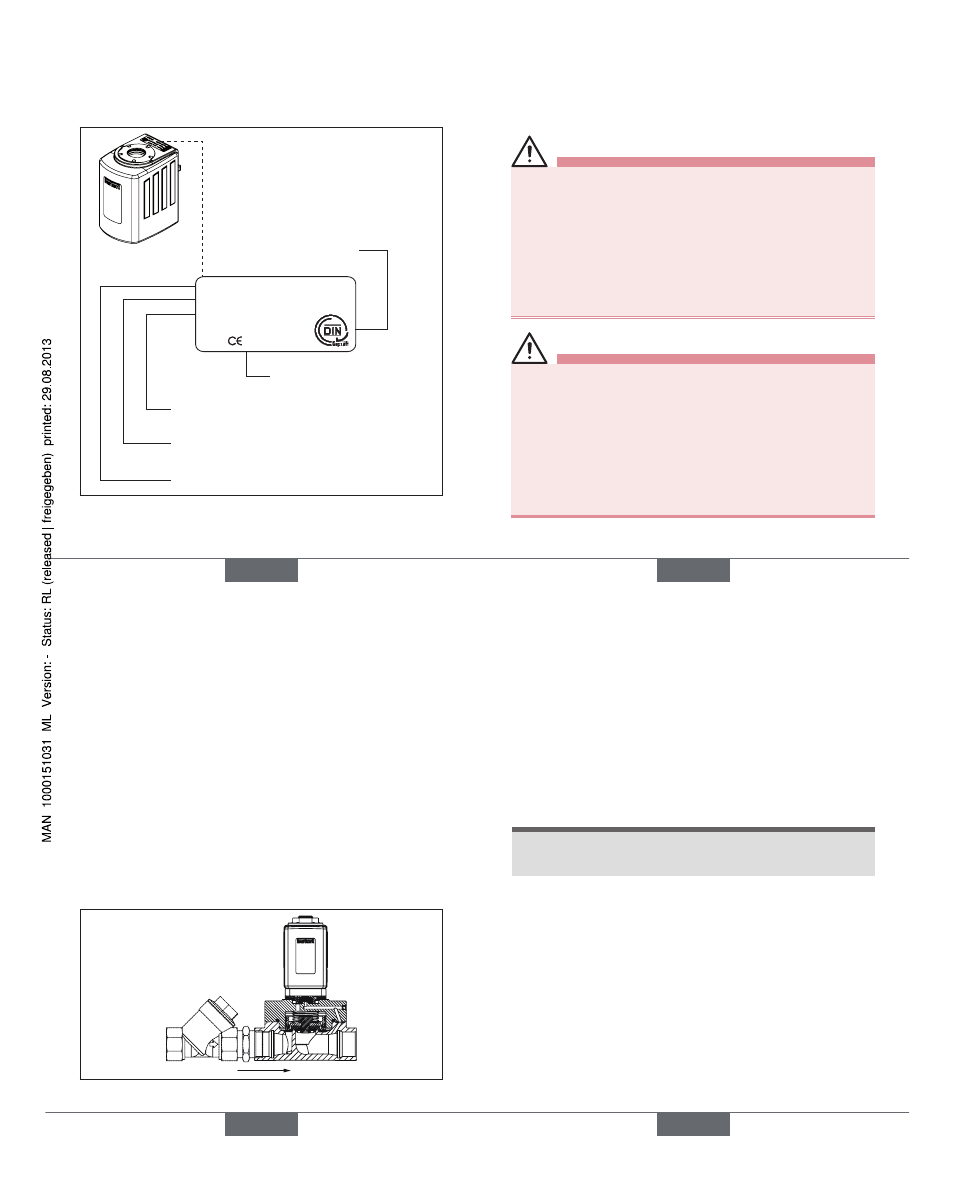

Bild 2: Lage und Beschreibung des Zusatzschildes
deutsch 35
7. moNTage
7.1. sicherheitshinweise
Gefahr!
Verletzungsgefahr durch hohen Druck in der Anlage!
• Vor dem Lösen von Leitungen oder Ventilen den Druck
abschalten und Leitungen entlasten.
Verletzungsgefahr durch Stromschlag!
• Vor Eingriffen in das Gerät oder die Anlage,
Spannung
abschalten und vor Wiedereinschalten sichern!
• Die geltenden Unfallverhütungs- und Sicherheitsbestim-
mungen für elektrische Geräte beachten!
WarnunG!
Verletzungsgefahr bei unsachgemäßer Montage!
• Die Montage darf nur autorisiertes Fachpersonal mit
geeignetem Werkzeug durchführen!
Verletzungsgefahr durch ungewolltes Einschalten
der Anlage und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Montage einen kontrollierten Wiederanlauf
gewährleisten.
deutsch
36
7.2. Vor dem einbau
Einbaulage:
Die Einbaulage ist beliebig.
Vorzugsweise: Antrieb oben.
→
Für die sichere Funktion der Sicherheitsabsperrein-
richtung die Rohrleitungen auf Verschmutzungen über-
prüfen und gegebenenfalls reinigen.
Schmutzfilter:
• Für Nennweite DN 6:
Im Ventileingang ist ein Schmutzfilter eingebaut.
• Für Nennweiten DN 13 und DN 20:
Vor dem Ventileingang muss ein Schmutzfilter
(≤ 500 μm) eingebaut werden (siehe
Bild 3).
Bild 3: Einbau des Schmutzfilters
deutsch 37
7.3. einbau
→
Rohrleitungen reinigen.
→
Nur neue Dichtungen verwenden.
→
Das Gerät mit geeignetem Werkzeug (Gabelschlüssel)
am Gehäuse festhalten und die Rohrleitung einschrauben.
→
Durchflussrichtung beachten:
Von 1 → 2 (von P → A) oder Pfeilrichtung auf dem
Gehäuse.
hinWeis!
Vorsicht Bruchgefahr!
• Die Spule darf nicht als Hebelarm benutzt werden.
deutsch
Typ 5406
