56
Instandhaltung
Antrieb
Ventilgehäuse
Steuerluftanschluss unten
Steuerluftanschluss oben
Gehäuseschrauben (4x)
Membran
Markierungslappen
der Membran

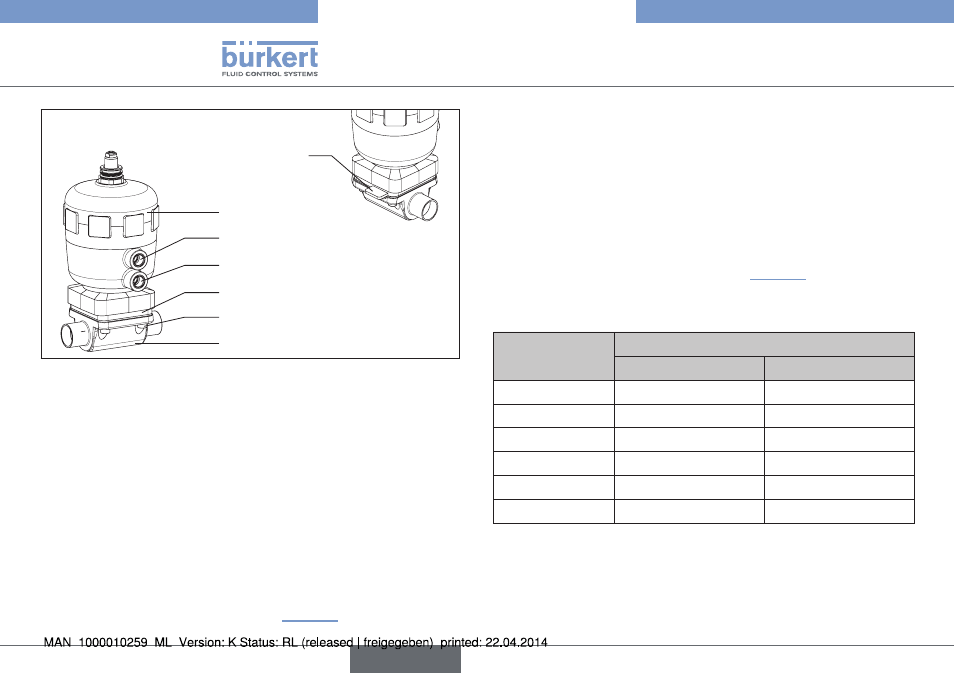

Bild 20: Instandhaltung
austausch bei steuerfunktion B
→
Das Ventilgehäuse in eine Haltevorrichtung einspannen
(gilt nur für noch nicht eingebaute Ventile).
→
Die vier Gehäuseschrauben lösen.
→
Den Antrieb vom Gehäuse abnehmen.
→
Alte Membran ausknöpfen oder ausschrauben. Bei Befestigung
mit Bajonettverschluss die Membran durch Drehen um 90° lösen.
→
Neue Membran einbauen.
→
Membran ausrichten.
der markierungslappen der membran muss senkrecht zur
durchflussrichtung stehen (siehe „Bild 20“)!
→
Antrieb wieder auf das Gehäuse setzen.
→
Die Gehäuseschrauben ohne Druckbeaufschlagung über Kreuz
leicht anziehen, bis die Membran zwischen Gehäuse und Antrieb
anliegt. schrauben noch nicht festziehen.
→
Steuerluftanschluss oben des Antriebs mit Druckluft (5 bar)
beaufschlagen.
→
Das Membranregelventil zweimal schalten.
→
Mit Druckbeaufschlagung die Gehäuseschrauben bis zum zuläs-
sigen Anzugsmoment anziehen (siehe „Tab. 14“).
anziehdrehmomente für membranen
nennweite dn
(membrangröße) anziehdrehmomente für membranen [nm]
epdm
ptfe
15 3,5 4
20 4 4,5
25 5 6
32 6 8
40 8 10
50 12 15
Tab. 14: Anziehdrehmomente für Membran
Typ 2730 / 2731 / 2731K
