72

Montage

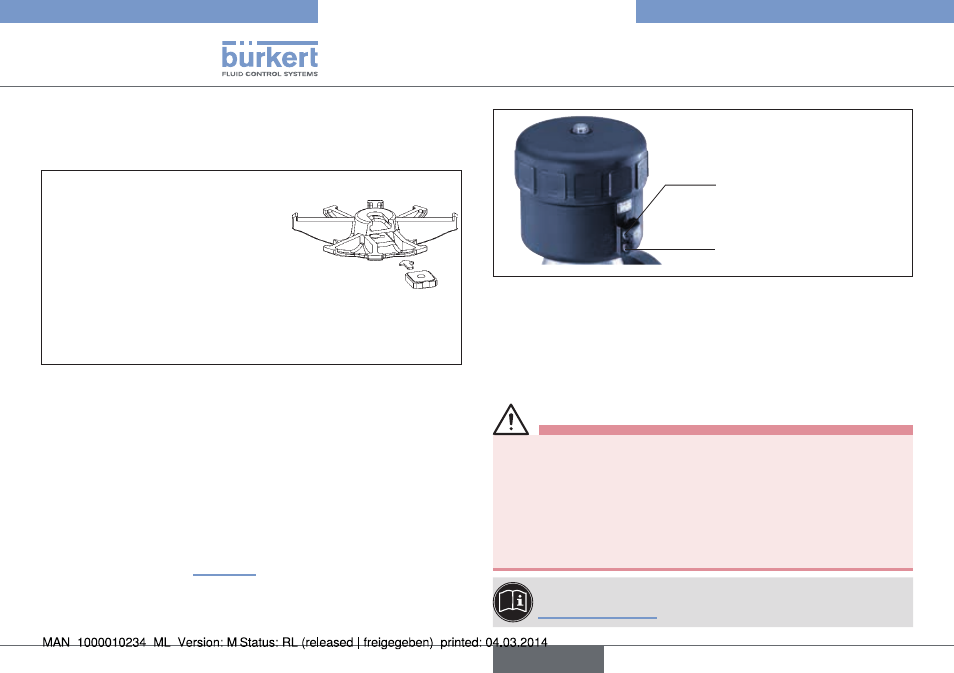

Insert Va (uniquement pour les appareils sans membrane ni corps)
Si vous avez commandé et reçu un appareil sans membrane ni corps,
cet insert VA (réf. 648 864) est joint à la livraison.

utilisation d‘une membrane
EpdM/fkM:

A la pose de l’appareil avec mem-
brane élastomère (EPD;/FKM)
insérez cet insert VA dans la
rainure de la pièce de pression.

utilisation d‘une membrane ptfE:

En cas d‘utilisation d‘une mem-
brane PTFE, cet insert n‘est pas
nécessaire.

Insert Va

8.3.2 raccordement du fluide de

commande

fonction de commande a :

Raccordez le fluide de commande au niveau du raccord inférieur.

fonction de commande B :

Raccordez le fluide de commande au niveau du raccord supérieur.

fonction de commande I :

Raccordez le fluide de commande au niveau des raccords supé-
rieur et inférieur (voir « Fig. 18 »).

La pression au niveau du raccord supérieur ferme la vanne.

La pression au niveau du raccord inférieur ouvre la vanne.

Raccord d‘air de commande
supérieur (pour CFB et CFI)

Raccord d‘air de commande
inférieur (pour CFA et CFI)

Fig. 18 :

Raccordement pneumatique

tuyau flexible d‘air de commande :
Il est possible d‘utiliser des tuyaux flexibles d‘air de commande des
tailles 6/4 mm resp. 1/4“.

8.4

Démontage

Danger !

risque de blessures en cas d'échappement de fluide (acide,
soude, fluides brûlants).
Le démontage de l'appareil sous pression est dangereux du fait de
la décharge de pression ou de la sortie de fluide soudaine.

▶ Avant le démontage, coupez la pression et purgez l'air des

conduites.

▶ Videz entièrement les conduites.

Le remplacement de la membrane est décrit au chapitre
« 11 Maintenance ».

Type 2030, 2031, 2031 K, 2032,

2033, 2037

français
