18
Caractéristiques techniques
Type 2000 INOX
Pour prévenir les blessures, respectez ce qui suit :
• Alimenter les raccords de fluides seulement avec les fluides
transportés énumérés au chapitre « Caractéristiques techniques ».
• Ne pas utiliser le type 2000 INOX dans des zones présentant
des risques d’explosion.
• Ne pas soumettre le boîtier à des contraintes mécaniques
(par ex. en déposant des objets sur le boîtier ou en l’utilisant
comme marche).
• L’actionnement par inadvertance de l’installation ne doit pas être
possible.
• Seul du personnel qualifié peut effectuer l’installation et la
maintenance.
• Après une interruption de l’alimentation électrique ou pneuma-
tique, un redémarrage défini ou contrôlé du processus doit être
garanti.
• L’appareil doit être utilisé uniquement en parfait état et en res-
pectant le manuel.
• Les règles générales de la technique sont d’application pour
planifier l’utilisation et utiliser l’appareil.
5. CARACTÉRISTIQUES TECHNIQUES
5.1. Conformité
La vanne à siège incliné type 2000 INOX répond aux directives CE
conformément à la déclaration de conformité CE.
5.2. Normes
Les normes utilisées, avec lesquelles la conformité avec les directives
CE sont prouvées, figurent dans l’attestation CE de type et/ou la
déclaration de conformité CE.
5.3. Caractéristiques techniques
générales
Fonction de commande : A (CFA) / B (CFB)
CFA: Fermé en position de repos par l’action d’un ressort.
CFB: Ouvert en position de repos par l’action d’un ressort.
Matériaux et raccordements : voir fiche technique
Position de montage : au choix, de préférence actionneur vers le
haut.

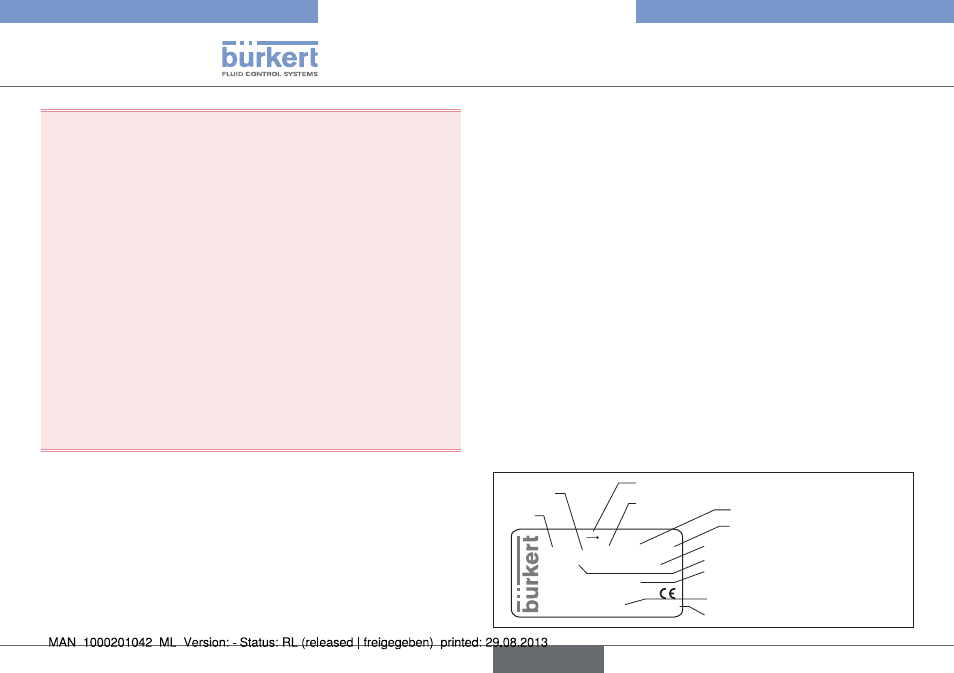

Informations sur la plaque signalétique :
Flow 1 2
2000 A 10,0 PTFE VA
Made in German
y
00182076
W1X LU
G3/8 P med 16 bar
Pilot 5,5 - 10 bar
Sens de débit : 1 et 2 = identification des
raccords sur le boîtier de vanne
Matériau du joint
Matériau du boîtier
Numéro d’identification
Manufacturer code
Plage de pression de commande
admissible
Pression max. admissible du fluide
Fonction
Type
Type de raccord
Diamètre
nominal
