13

Montage

Typ 2000 INOX

6. MONTAGE

GEFAHR!

Verletzungsgefahr durch hohen Druck in der Anlage.
• Vor dem Lösen von Leitungen oder Ventilen den Druck abschal-

ten und Leitungen entlüften/entleeren.

WARNUNG!

Verletzungsgefahr bei unsachgemäßer Montage!
• Die Montage darf nur autorisiertes Fachpersonal mit geeigne-

tem Werkzeug durchführen!

Verletzungsgefahr durch ungewolltes Einschalten der Anlage
und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Montage einen kontrollierten Wiederanlauf

gewährleisten.

Quetschgefahr durch sich bewegenden pneumatischen
Anschluss!
• Beim Öffnen und Schließen des Gerätes nicht den sich bewe-

genden pneumatischen Anschluss berühren.

• Nicht in den unmittelbaren Bereich oberhalb und unterhalb des

Steuerluftanschlusses fassen.

6.1. Vorbereitende Arbeiten

Vor dem Anschluss des Ventils auf fluchtende (spannungsfreie)
Rohrleitungen achten.

Rohrleitungen von Verunreinigungen säubern (Dichtungsmaterial,
Metallspäne etc.)

Geräte mit Schweißgehäuse:
Antrieb vom Ventilgehäuse demontieren:

Ventilgehäuse in eine Haltevorrichtung einspannen.

HINWEIS!

Beschädigung Sitzdichtung bzw. Sitzkontur!

Bei Steuerfunktion A Ventil öffnen: Unteren Steuerluftan-
schluss mit Druckluft (5 bar) beaufschlagen.

An der Schlüsselfläche des Nippels mit passendem Gabel-
schlüssel ansetzen.

Antrieb vom Ventilgehäuse abschrauben.

Geräte mit Muffengehäuse:

Antrieb nur bei kundenspezifischem Erfordernis demontieren.

6.2. Einbau

6.2.1. Ventilgehäuse in Rohrleitung einbauen

Bei Schweißgehäusen:

Ventilgehäuse in Rohrleitungssystem einschweißen.

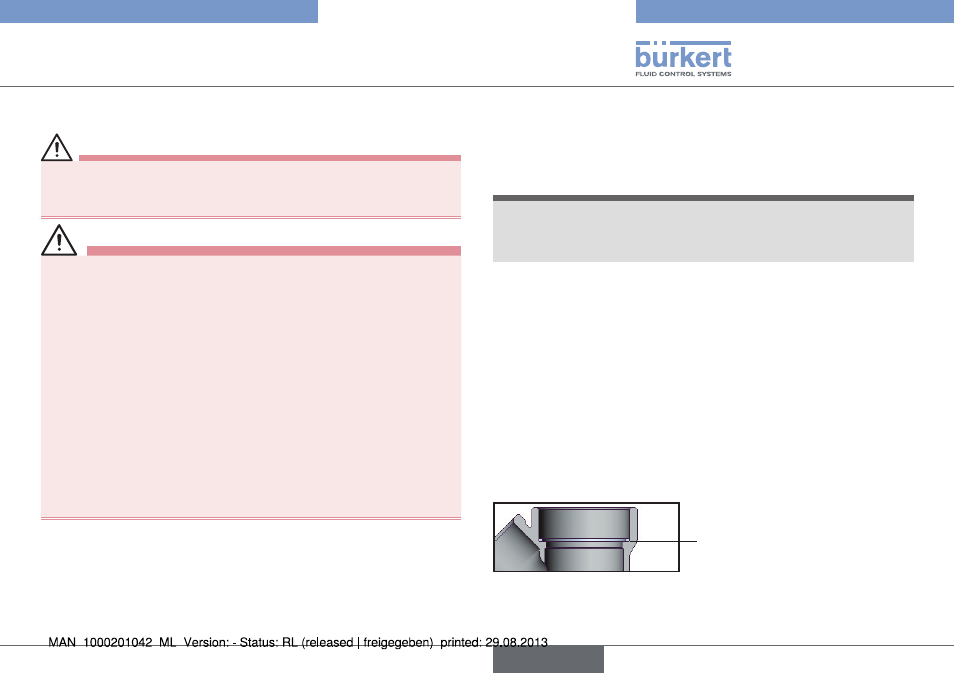

Graphitdichtung prüfen und bei Bedarf erneuern.

Graphitdichtung

Bei anderen Gehäuseausführungen:

Ventilgehäuse mit Rohrleitung verbinden.

deutsch
