BEDIENUNG DES KARTENLESERS
1. Drehen Sie die SmartMedia-Karte so, dass sich die
Goldkontakte auf der Oberseite der Karte befinden. Die
abgeschrägte Ecke sollte dabei nach rechts und die
Goldkontakte sollten nach oben zeigen. Beachten Sie auch
die nachfolgende Darstellung der Karte in der richtigen
Position.
2. Schieben Sie die Karte mit der abgeschrägten Ecke nach
rechts und den Goldkontakten nach oben in den Schlitz ein.
Drücken Sie die Karte ganz in den Schlitz bis sie einrastet.
SmartMedia-Karte einstecken
Hinweis:
Das Gerät akzeptiert nur 3,3V-SmartMedia-Karten. Beachten Sie die abgeschrägte Ecke der
SmartMedia-Karte. Sie befindet sich bei einer 3,3 V-SmartMedia-Karte, wenn Sie von oben auf
die Goldkontakte schauen, auf der rechten Seite (siehe hierzu auch die Abbildung). l
WICHTIGER HINWEIS: 5 V-SmartMedia-Karten werden nicht unterstützt.

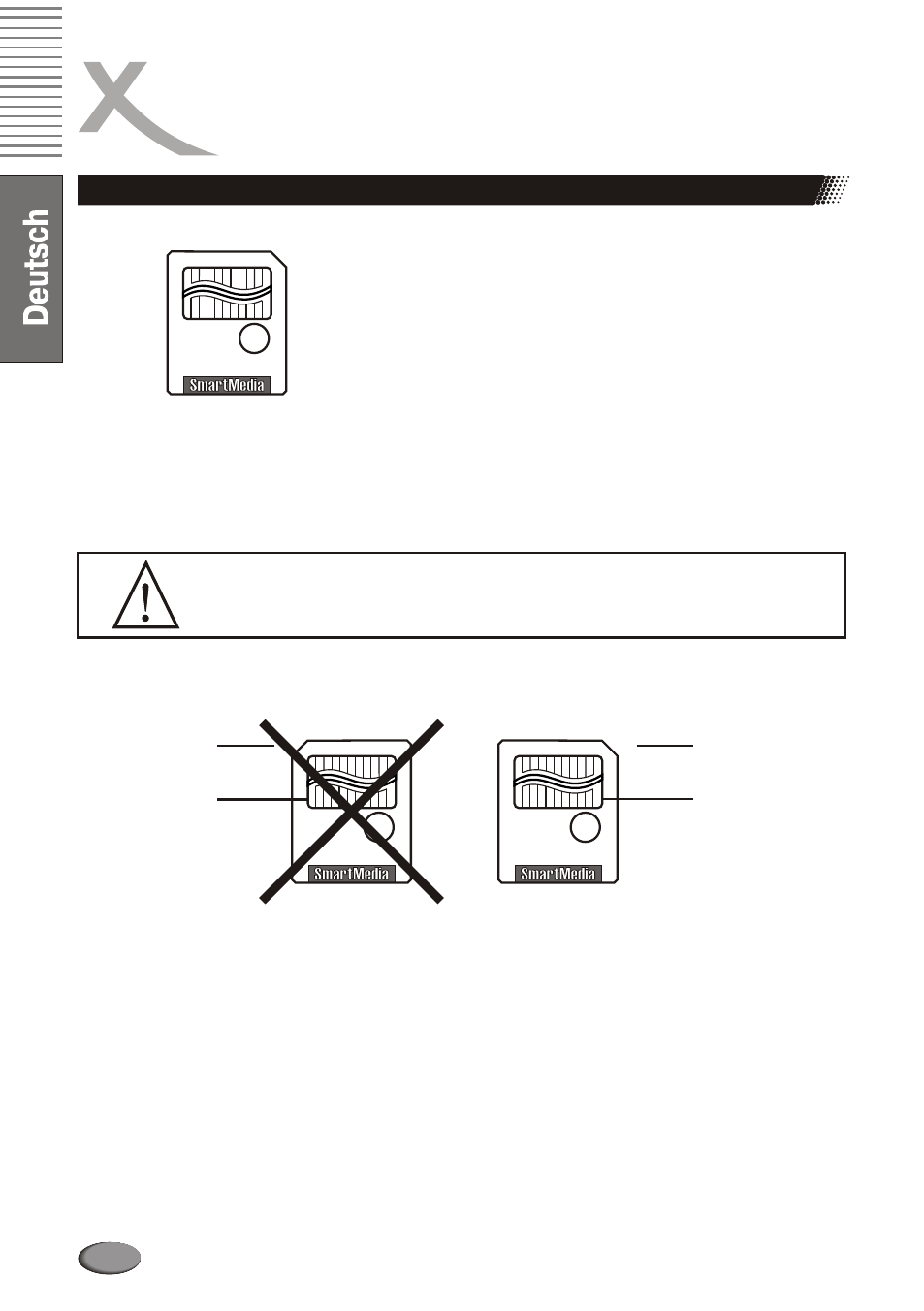

Left notch
indicates 5V card
Gold contacts Gold contacts
Right notch
indicates 3.3V card
5 V-SmartMedia-Karten (NICHT KOMPATIBEL) 3,3 V-SmartMedia-Karten (KOMPATIBEL)
