18

5. Schroef de achterkant van het huis met passende

schroeven op de gewenste montageplaats en plaats de
printplaat weer.

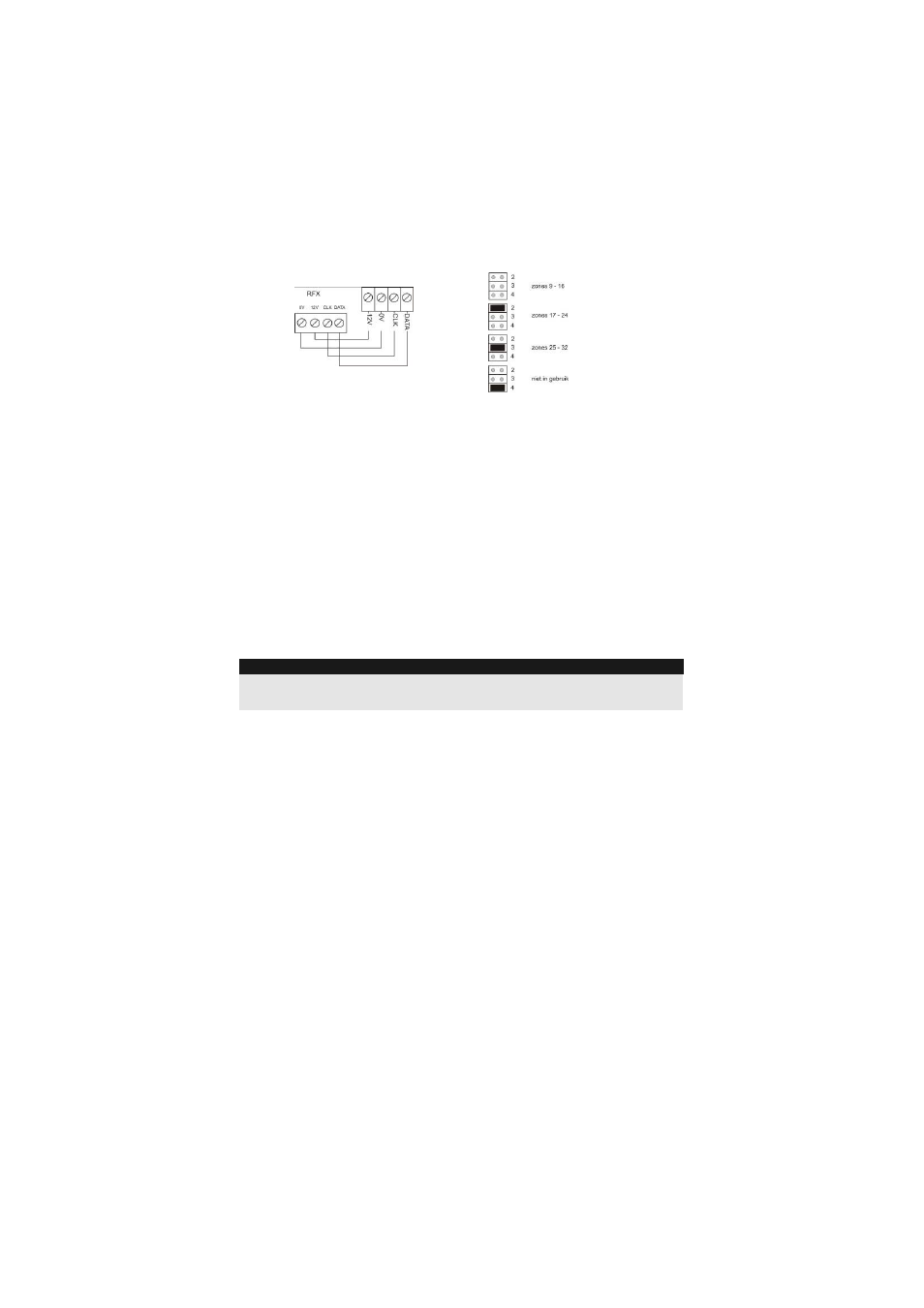

6. Let erop dat de centrale spanningsloos geschakeld is.

Sluit de 4-draads BUS goed aan.

7. Sluit de uitbreidingsmodule met 8 zones weer.

4. Aansluiting









5. Programmering

Om de uitbreidingsmodule in de leermodus te zetten, moet de
12V gelijkspanningsvoeding aangesloten worden (van de BUS
of aparte voeding). Zodra alle melders in de module ingelezen
zijn, worden deze permanent opgeslagen, ook als de
spanningsvoeding verwijderd wordt.
Zodra de spanningsvoeding aangesloten wordt, verschijnt als
eerste de melding “88” op het display.

Om toegang tot de leermodus te krijgen, opent u gewoon het
sabotagecontact (frontafdekking verwijderen) en druk
vervolgens op de toets “SELECT”. Het display toont nu: “- -“.
De module bevindt zich nu in de leermodus.

INDICATIE:

U moet de leermodus van de uitbreidingsmodule eerst verlaten,
voordat u de spanningsvoeding weer verwijdert.

5.1

Inlezen van draadloze componenten

1. Zet de uitbreidingsmodule in de leermodus, als dit nog

niet gebeurd is.

2. Zorg ervoor dat de LED van de in te lezen draadloze

component in de richting van de inlees-sensor wijst,
met een maximale afstand van 100 mm.

3. Activeer de draadloze componenten (indien nodig door

activeren van het sabotagecontact). Daarbij moet de
LED op de inlees-sensor van de uitbreidingsmodule
gericht zijn.

BUS

alarmcentrale
