4. Introduire le câble à 4 fils du bus par l’ouverture située

en face arrière du module.

5. A l’aide de vis adéquates, visser le panneau arrière du

boîtier sur le site de montage souhaité et réintroduire la
platine.

6. Veiller à ce que la centrale soit hors tension. Raccorder

correctement le bus 4 fils.

7. Refermer le module d’extension 8 zones.

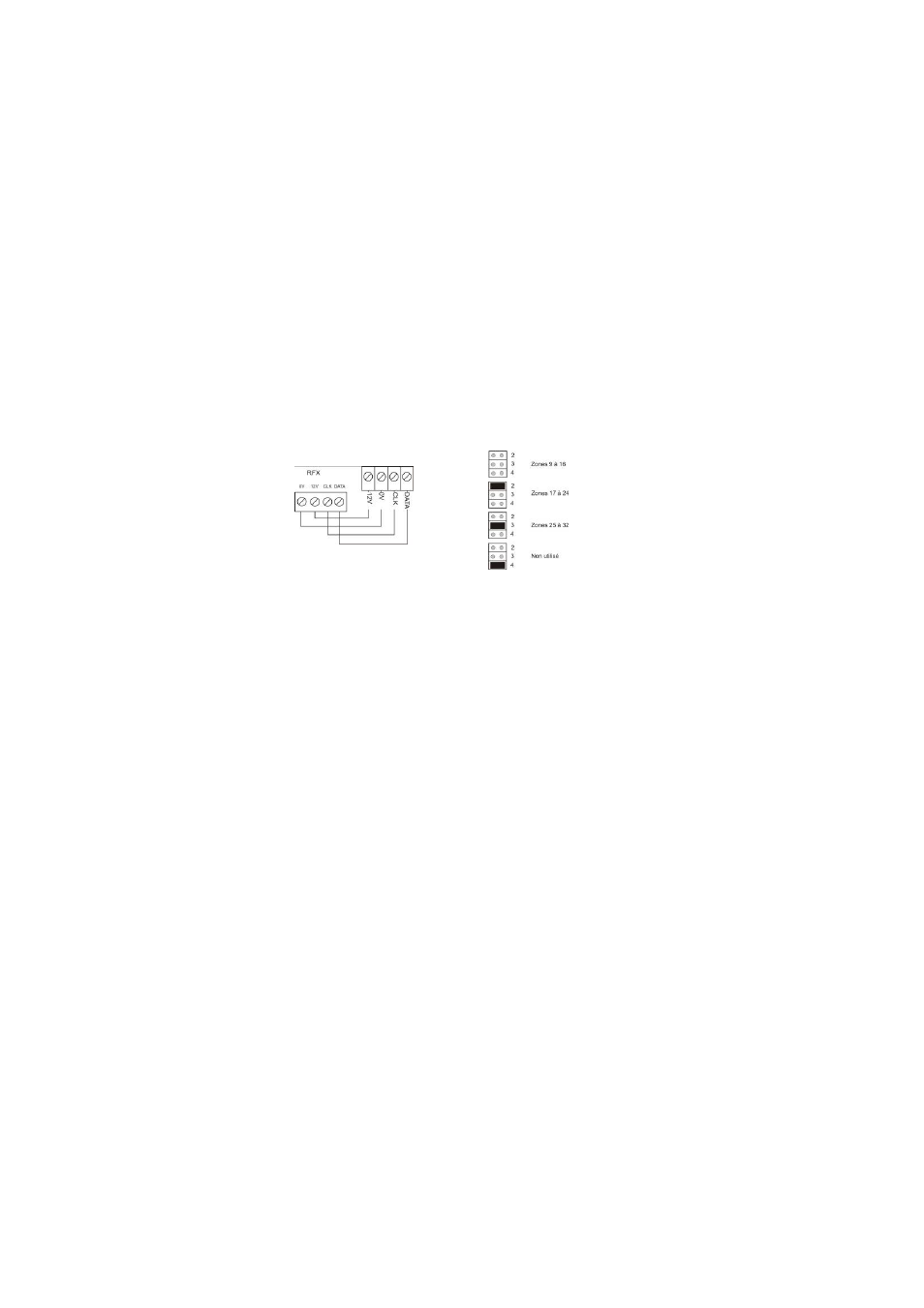

4. Raccordement

Les 4 câbles du bus de communication de la centrale sont
raccordés au niveau du bus de données, comme indiqué dans
les instructions d’installation de la centrale. Les autres modules
sont raccordés en parallèle sur ce bus. L’adressage des
modules permet de distinguer les secteurs de zones. Tenir
compte du fait que la centrale d’alarme est hors tension lors
des travaux de raccordement. Pour poser les câbles, utiliser
également l'ouverture située en face inférieure du module.







5. Programmation

Configuration du mode d’apprentissage

L’alimentation en 12 V c.c. (par le bus ou séparée) doit être
raccordée pour permettre le passage du module d’extension en
mode d’apprentissage. A l’issue de l’introduction de tous les
détecteurs dans le module, ces derniers sont enregistrés de
manière durable et ne sont pas perdus lors d’une coupure de
courant.
En présence d'alimentation électrique, l'afficheur indique
d'abord « 88 ».

Pour passer en mode d’apprentissage, il suffit d’ouvrir le
contact anti-sabotage (retirer le cache avant) et de presser la
touche de sélection. L’afficheur indique maintenant « - -». A
présent, le module est en mode d'apprentissage.

BUS

Centrale d´ alarme
