1. Principales
caractéristiques
• 8 zones programmables
• Equipée d’une surveillance anti-sabotage
• Antenne en technologie duplex
• Raccordement aisé par bus 4 fils
• Compatible avec TERXON M / MX
• Fréquence Security 868 MHz FM

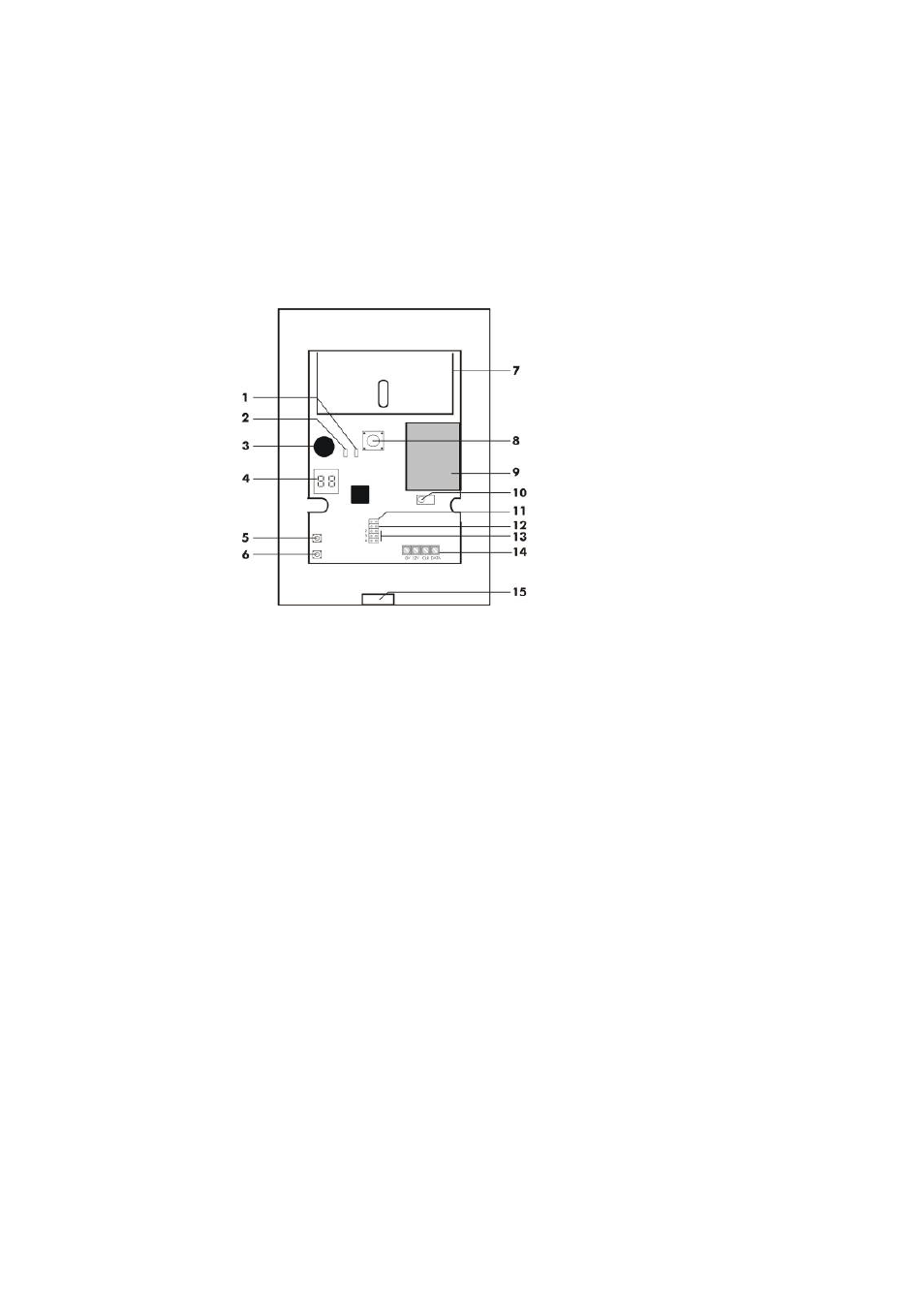

2. Composants
3. Montage
1. Ouvrir le boîtier de l’extension radio.
2. Desserrer les 3 vis et retirer la platine du panneau
arrière de l’appareil.
3. Utiliser la face arrière de l’extension radio pour tracer
les trous à percer sur le site de montage souhaité.
Percer les trous correspondants et introduire les
chevilles qui conviennent dans ces derniers.
1 DEL d’affichage de défaillance
(Fail)
2 DEL d’affichage d’un bon
fonctionnement (Pass)
3 Emetteur de signaux
4 Afficheur
5 Touche de sélection (Select)
6 Touche de suppression
(Delete)
7 Antenne
8 Interrupteur anti-sabotage
9 Platine radio
10 Détecteur d’apprentissage
11 Strap enfichable de
supervision
12 Strap enfichable de brouillage
(interférence)
13 Strap enfichable d’adressage
14 Connecteur BUS
15 Ouverture le câble
