17

1. Hoofdkenmerken

• 8

programmeerbare

zones

• met

sabotagecontrole

• duplex-antenne-technologie

• eenvoudige aansluiting met behulp van 4-draads BUS

• compatibel met Terxon M / MX

• 868MHz

FM

security-frequentie

2.

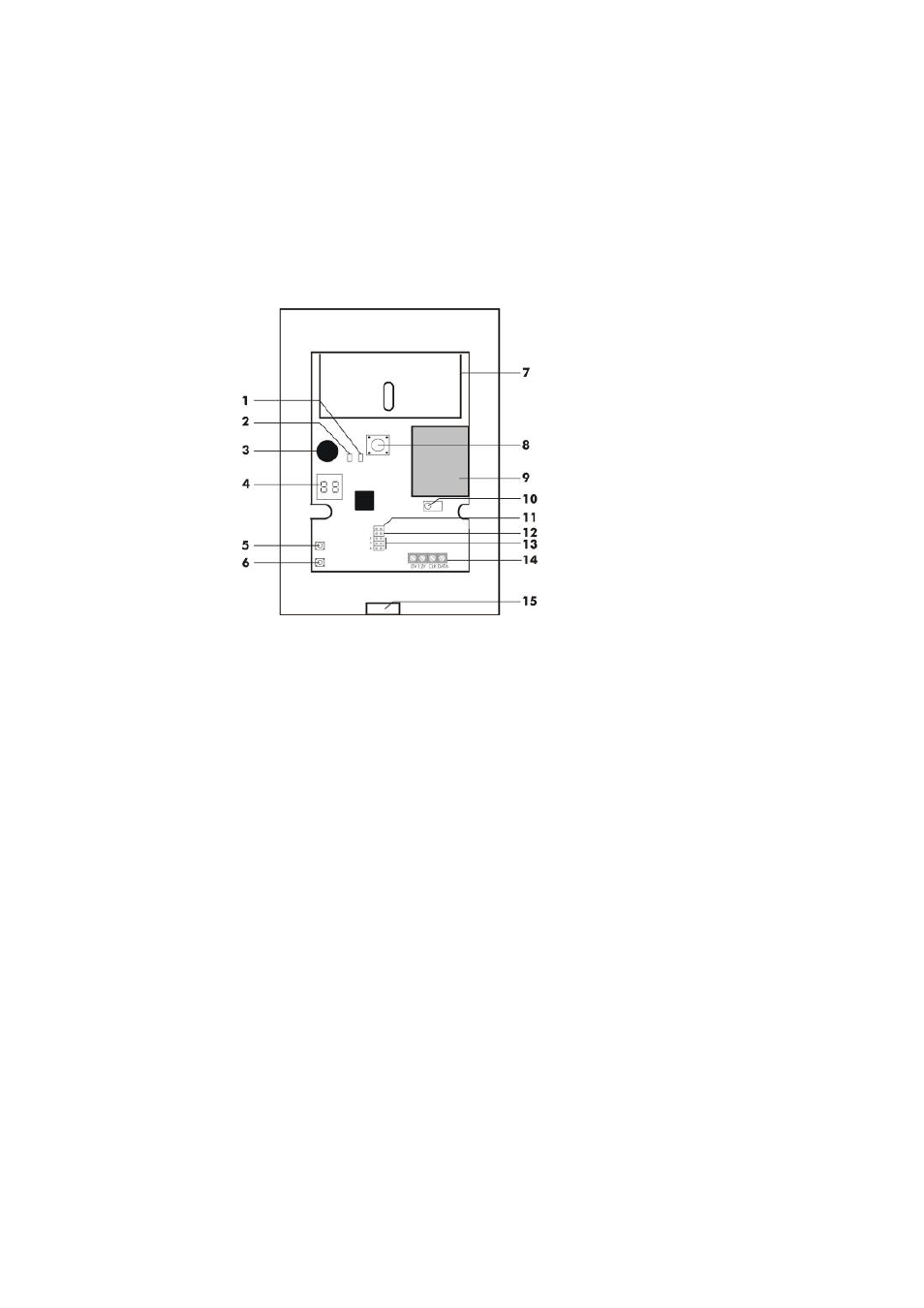

Overzicht van de componenten



3. Montage

1. Open het huis van de draadloze uitbreiding.
2. Draai de 3 schroeven los en verwijder de printplaat van

de achterwand van het apparaat.

3. Gebruik de achterkant van de draadloze uitbreiding

voor het aftekenen van de boorgaten op de gewenste
montageplaats. Boor overeenkomstige gaten en plaats
passende pluggen in de boorgaten.

4. Steek de kabels van de 4-draads BUS door de opening

op de achterkant van de module.

1 Fout-LED (fail)

2 OK-LED (pass)

3 Signaalgever

4 Display

5 Toets “Kiezen” (SELECT)

6 Toets “Wissen” (DELETE)

7 Antenne

8 Sabotageschakelaar

9 Radioprintplaat

10 Inlees-sensor

11 Supervision-geleiderbrug

12 Jamming-geleiderbrug

(stoorsignalen)

13 Adresserings-geleiderbrug

14 BUS aansluiting

15 Kabelopening
