30

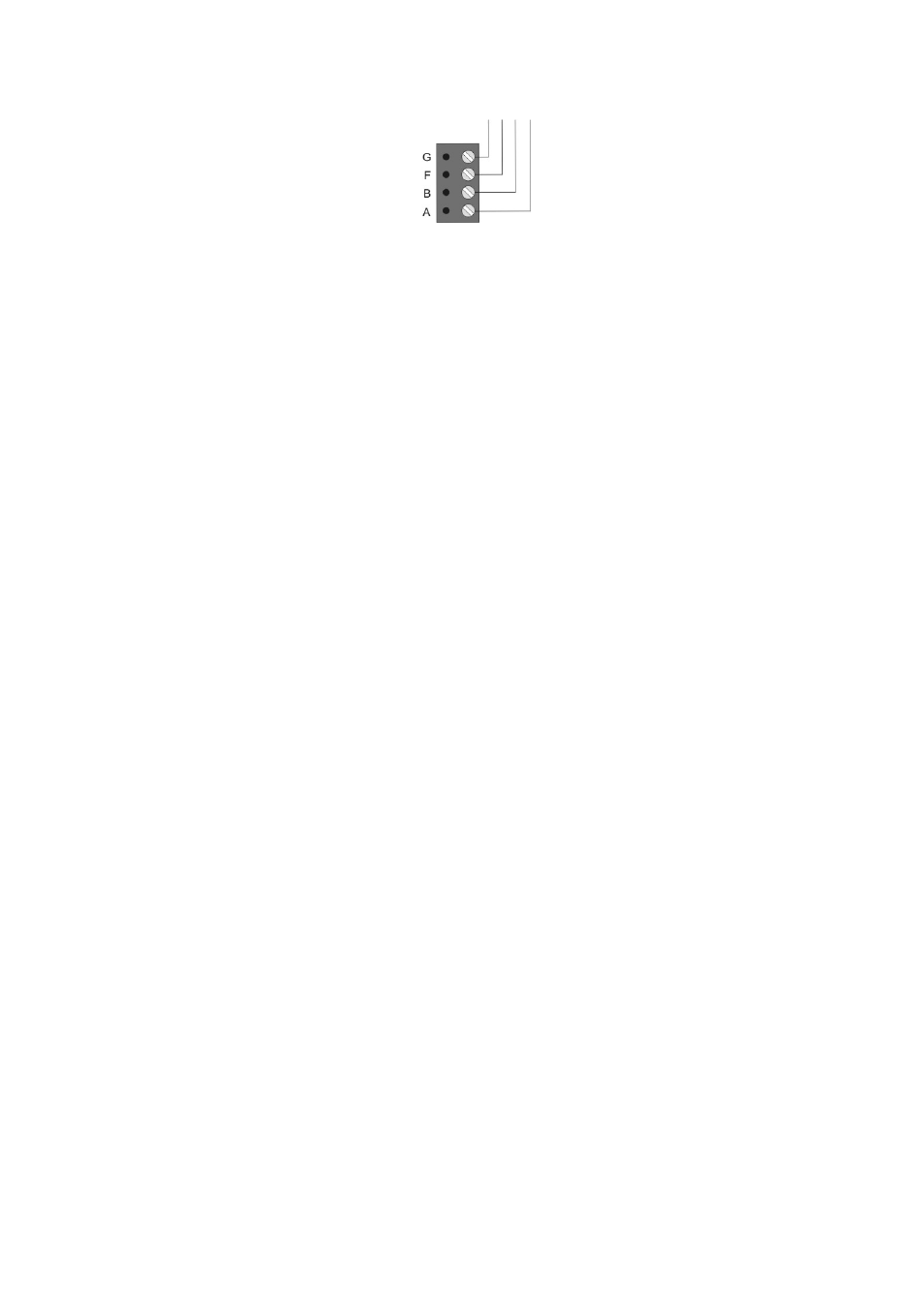

Nota: Non allacciare il collegamento “A” alla linea bus a 4 fili!
13.) USCITA DEL BUS
Per il cablaggio dei moduli di espansione supplementari al bus.
14.) CABLAGGIO DEI DISPOSITIVI DI CONTROLLO (OPZIONALE)
Collegamento di dispositivi di controllo supplementari (4 max). La
distanza massima del dispositivo di controllo più lontano non può
superare i 100 metri.
Nota: L’alimentazione di tensione dei dispositivi di controllo non può
scendere sotto i 10,5 V DC (si raccomanda un min. di 12 V). Se la
tensione è troppo bassa raddoppiare i collegamenti sotto tensione con
i fili restanti oppure utilizzare un’alimentazione di tensione
supplementare.
15.) LED DI ERRORE DEL DISPOSITIVO DI CONTROLLO
Si illumina quando è scattato il backup.
16.) NON UTILIZZATO
La posizione dello switch DIP non può essere modificata.
17.) INDIRIZZO DELL’AMPLIAMENTO CAVI 8 ZONE
Collocare il ponticello nell’adeguata posizione dell’ampliamento.
Nota: Assicurarsi che non venga utilizzato due volte lo stesso indirizzo
per un bus.
18.) PONTICELLO DI SABOTAGGIO
In caso di ponticello chiuso il contatto di sabotaggio del modulo di
ampliamento è spento.
19.) LED BUS
Si illumina se la comunicazione del bus è presente e lampeggia
quando la comunicazione attraverso il bus è disturbata.
