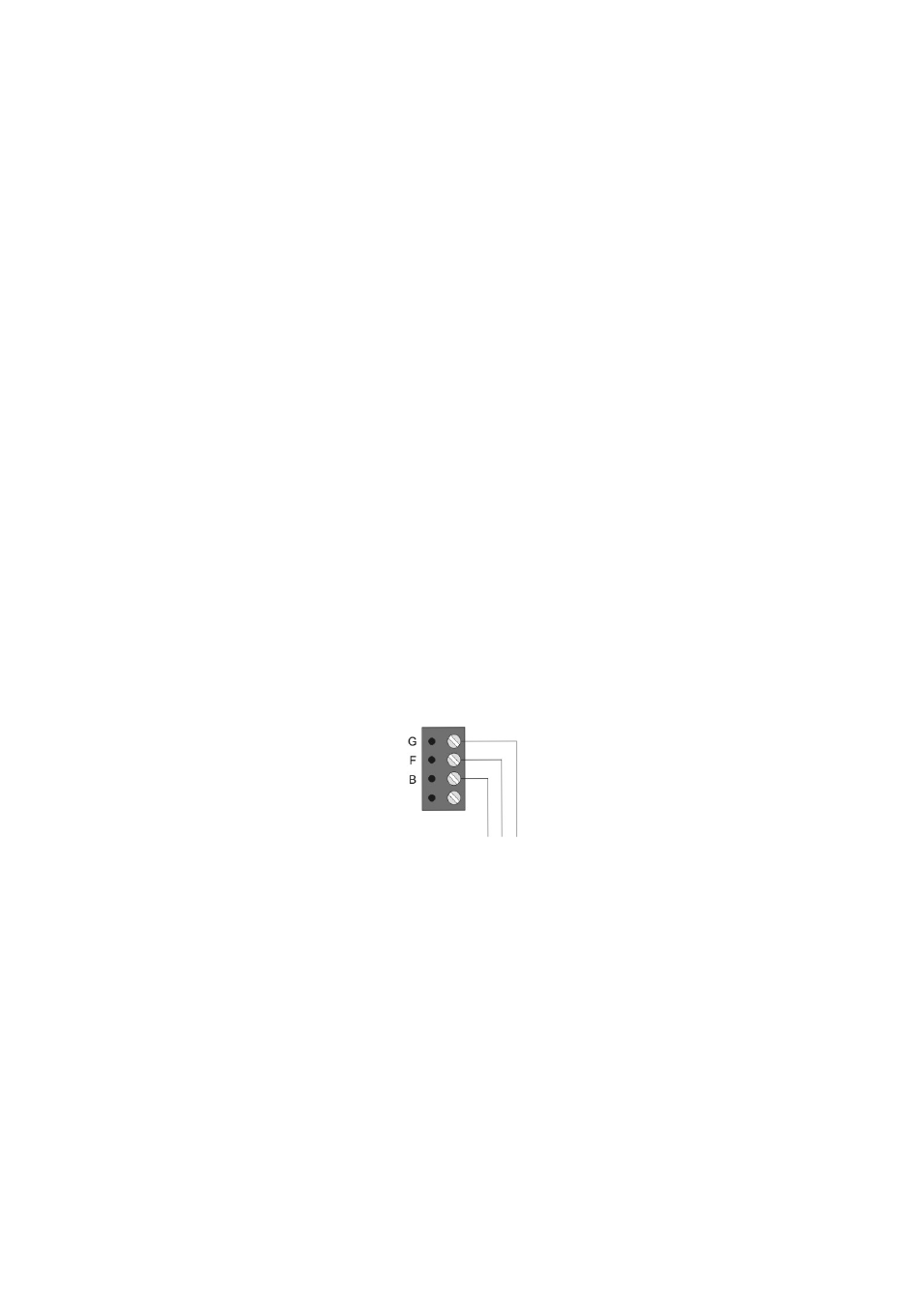

Se i rivelatori possiedono proprietà antimaschera, tre resistenze
possono controllare tutti gli stati (OK, allarme, sabotaggio, masche-
rato). La zona, come ogni altra zona, può essere programmata (ad es.
Subito), ma deve esserle essere assegnata la proprietà
“mascheramento”.
Nota: Esempi di cablaggio nelle istruzioni per l’installazione della
centrale.
3.) COLLEGAMENTO AUX
Ulteriori collegamenti alla tensione per l’alimentazione dei rilevatori e
delle uscite esterni (+12 V DC / 0 V).
4.) COLLEGAMENTO PER LA BATTERIA DI EMERGENZA 7AH/17AH
5.) COLLEGAMENTO PER L’ALIMENTAZIONE DI TENSIONE DC DA
13,8 V
6.) COLLEGAMENTO AUX
Ulteriori collegamenti alla tensione per l’alimentazione dei rilevatori e
delle uscite esterni (+12 V DC / 0 V).
7.) LED DI ERRORE AUX
Si illumina quando è scattato il backup.
8.) USCITA (OPZIONALE)
Nell’impostazione standard l’uscita passa da 0 V a 12 V (+1). La
corrente massima raggiunge i 500 mA. Se desiderato, l’uscita può
essere invertita in fase di programmazione. L’uscita -1 non viene
utilizzata.
9.) CABLAGGIO DEGLI ALTOPARLANTI (OPZIONALE)
Possono essere collegati in serie fino a due altoparlanti esterni da
16 Ohm. Il volume è regolabile tramite il potenziometro della scheda.
10.) POTENZIOMETRO DEI VOLUMI
Per impostare il volume degli altoparlanti.
11.) LED DI ERRORE DEL BUS
Si illumina quando è scattato il backup.
12.) ENTRATA DEL BUS
Il primo ampliamento del bus viene allacciato alla centrale tramite il
collegamento NODE NETWORK IN (ingresso del bus).
Tutti gli ampliamenti successivi sono allacciati al NODE NETWORK
OUT (uscita del bus) dell’ampliamento già presente.
Nota: La distanza massima dell’ampliamento più lontano non può
superare il chilometro.
