Figure 11 – Gotham CANDÉO LED User Manual
Page 6

Part No. CJ520348
©2007 Gotham
1/07
CANDÉO
®
LED OPERATIONS MANUAL
Wiring configuration for T-568A on both ends:
PIN1
(white/green)
PIN1
PIN2
(green)
PIN2
PIN3
(white/orange)
PIN3
PIN4
(blue)
PIN4
PIN5
white/blue)
PIN5
PIN6
(orange)
PIN6
PIN7
(white/brown)
PIN7
PIN8
(brown)
PIN8
Figure 10

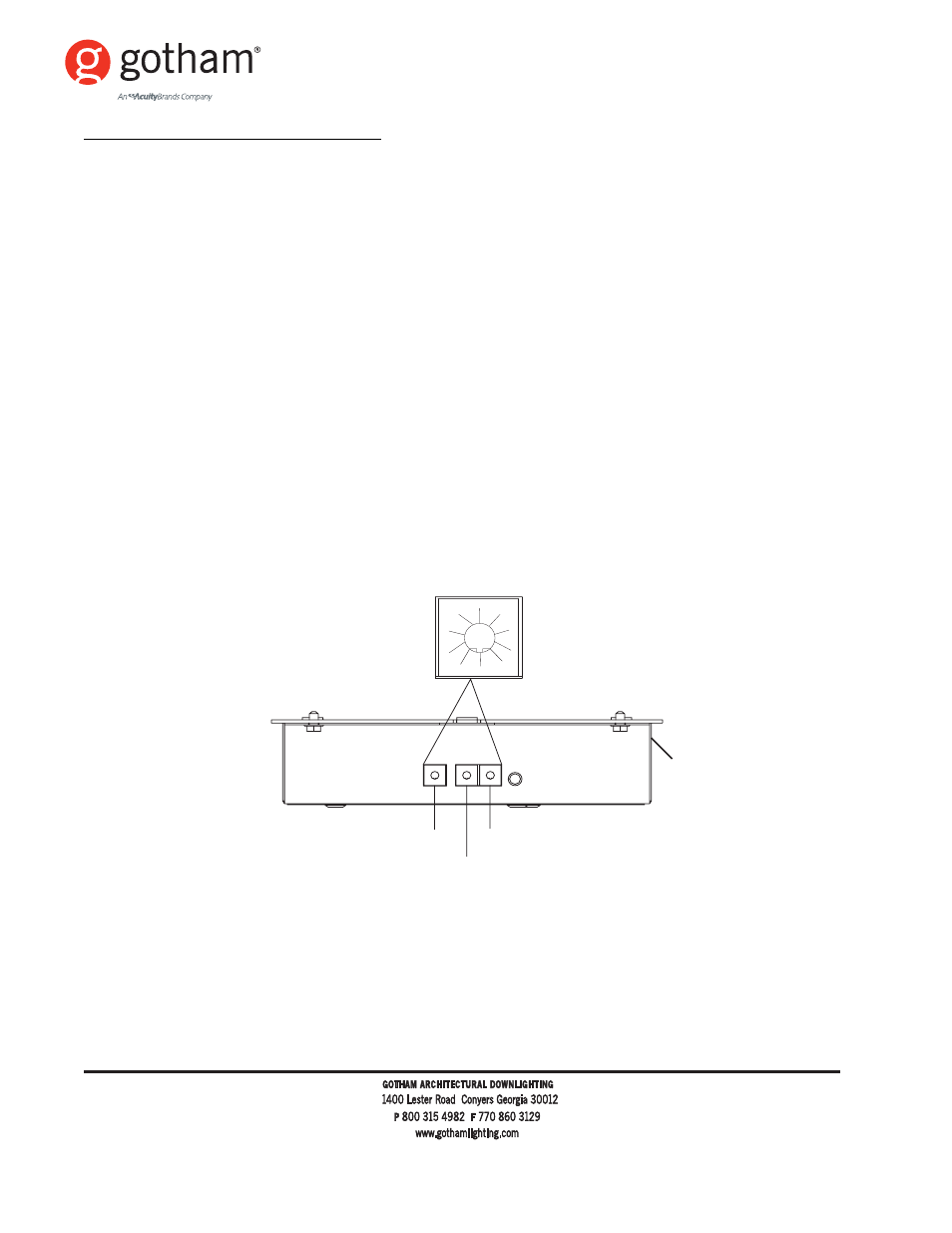

LED DRIVER SELF-TEST MODE (see Figure 11)
LED
DRIVER
Figure 11
6
COLOR SWITCH
SWITCH B
SWITCH A
0
1
2
3
4
5
6
7
8
9
COLOR SWITCH SWITCH B
SWITCH A
This document may also be accessed at www.gothamlighting.com.
1.
Set switches A and B to 7.
2.
Set the color switch to 9.
The LEDs will emit the following sequence of light in two-second intervals: white-red-green-blue.
The LEDs will then begin to flash yellow for 10 seconds.
3. While flashing yellow, set switches A and B to 0.
If LEDs begin to flash green, the system is normal. If the LEDs flash red, document the number of
flashes and contact Gotham Technical Support at 1-800-315-4982.
