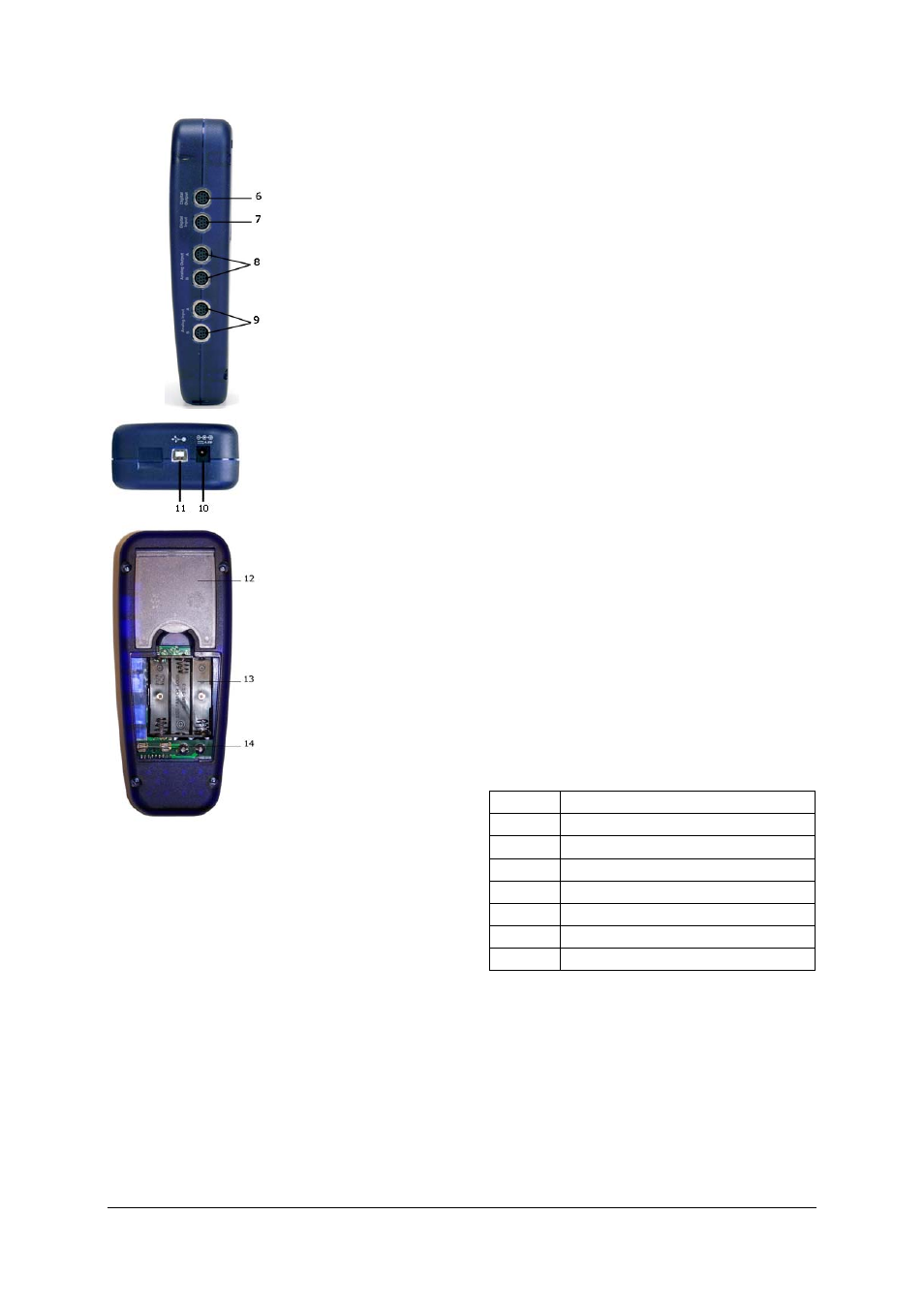

6 Dijital Çıkışlar
7 Dijital Girişler
8 Analog Çıkışlar
A ve B
9 Analog Girişler
A ve B
10 Güç kaynağı bağ-
lantısı için soket
11 USB bağlantısı
12 Dikici
13 Pil koyma bölümü
14 Sigorta
5.2 Çalışma kumandası
3B NETlog™’un bilgisyarsız kullanımı için
çalışma kumandası beş multimediyal kul-
lanımlı düğmelerden oluşuyor.
On/Off Düğmesi
• Aleti devreye koymak ve kesmek için.
(aletı devreden keserken düğmeyi yak-
laşık 2 saniye basılı tutun)
• Gösterge ışığını devreye koymak ve kes-
mek için (kısa basın)
Date/Time ↵ Düğmesi
• Pil statüsünü ve çevre ısı derecesi göster-
gesini açmak
• Zaman göstergesini açmak
• Tarih göstergesini açmak
• Çalışma türünün seçimi (manuel veya
otomatik çalışma türü)
• Göstergeyi kabul etmek →
Store ↓ Düğmesi
• Logger’i çağırmak
• Menü’de aşağıa gitmek
• Yes veya No seçmek
• Göstergeyi kabul etmek ↓
Rate ↑ Düğmesi
• Örnekleme oranını seçmek
• Menü’de yukarıya gitmek
• Yes veya No seçmek
• Göstergeyi kabul etmek ↑
Channel ← Düğmesi
• Kanal A ve B’nin ölçü parametrelerinin
seçimi
• Zaman veya tarih ayarlamasında alandan
alana değişmek
• Bir önceki menüye geri dönmek
5.3 Ölçü parametreleri
İsim Anlamı
VdcA
Kanal A üzerinde doğru voltaj
VacA Kanal A üzerinde alternatif voltaj
Idc Kanal A üzerinde doğru akım
Iac Kanal A üzerinde alternatif akım
VdcB Kanal B üzerinde doğru voltaj
VacB Kanal B üzerinde alternatif voltaj
Bin İkili gösterim
5.4 Sensör bağlanması
3B NETlog™’ bağlanan sensörler otomatik-
men tanınıyor. Gösterge’de bu ilet çıkıyor:
PROBE DETECT… . Ondan sonra bağlanmış
olan sensörün ölçtüğü değeri ve birimini
gösterge’de gösteriyor.
