l'enseignant et l'élève peuvent suivre
mutuellement le résultat de leurs mesures.
Sans ordinateur, le 3B NETlog™ peut être utilisé
comme multimètre numérique pour la mesure du
courant et de la tension et, en corrélation avec
différents capteurs, comme appareil de mesure
manuel à détection automatique des capteurs.
4. Caractéristiques techniques
4.1 Entrées analogiques
Entrées de tension (canaux A et B) :
Principe de mesure : 2 amplificateurs
différentiels
Gammes de mesure : ± 200 mV, ± 2 V, ± 20 V
Protection
contre la surtension :
jusqu'à ± 40 V
Connexions : douilles de sécurité de
4 mm
Entrée de courant (canal A) :
Gammes de mesure : ± 200 mA, ± 2 A
Protection
contre le surcourant :
max. ± 2,5 A
Connexions : douilles de sécurité de 4
mm
Entrées de capteurs (canaux A et B) :
Type de capteur : analogique
Identification
des capteurs :
automatique
Conn. des capteurs : mini-douilles DIN à 8
broches
Déclenchement : continu
Vitesse
d'échantillonnage :
50 kSamples/s
Résolution : 12 bits
4.2 Sorties analogiques (canaux A et B)
Point de référence
(masse) :
commun
Plage de mesure : ± 5 V
Connexions : douilles de sécurité 4
mm et mini-douilles DIN
à 8 broches
Vitesse
d'échantillonnage :
10 kSamples/s
Résolution : 12 bits
4.3 Entrées numériques
Canaux : 4 (répartis en 2 entrée
TTL, dont 1 entrée de
temps rapide,
et 2 entrées par
optocoupleur)
Vit. d'échantillonnage : 50 kSamples/s
100 kSamples/s (entrée
de temps rapide)
Connexion : mini-douille DIN à 8
broches
4.4 Sorties numériques
Canaux 6
Signal : TTL
Connexion : mini-douille DIN à 8
broches
4.5 Autres caractéristiques
Connexion au PC : USB
Mémoire interne : 128 k
Affichage : 64 x 122 matriciel
pour valeurs de mesures
et unités
Alimentation tension : 4,5 V CC/300 mA ou 3
piles (AA, LR6 ou AM3) -
des piles alcalines sont
recommandées en raison
de leur plus grande
autonomie
Dimensions : 21 cm x 8 cm x 4 cm
Masse : 400 g (avec piles)
5. Description

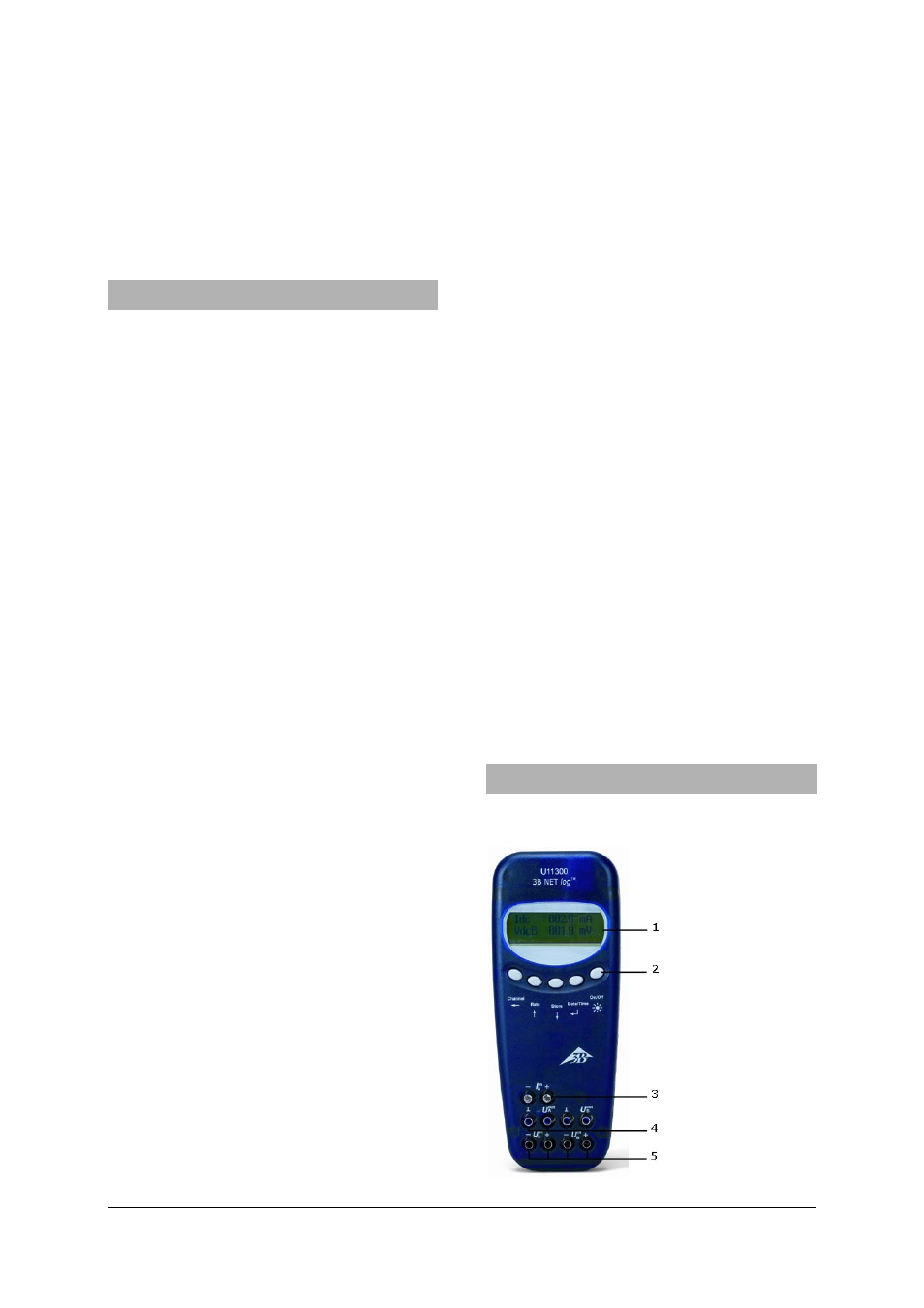

5.1 Composants
1 Affichage
2 Champ de commande
3 Entrée de courant pour
canal A
4 Sorties de tension pour
canaux A et B
5 Entrées de tension
pour canaux A et B
