Netzwerk können Lehrer und Schüler ihre Messer-
gebnisse wechselseitig verfolgen.
Ohne Computeranbindung ist das 3B NETlog™
einsetzbar als digitales Multimeter für Strom- und
Spannungsmessungen sowie in Verbindung mit
verschiedenen Sensoren als Handmessgerät mit
automatischer Sensorerkennung.
4. Technische Daten
4.1 Analoge Eingänge
Spannungseingänge (Kanal A und B):
Messprinzip: 2 Differenzverstärker
Messbereiche: ±200 mV, ±2 V, ±20 V
Überspannungsschutz: bis ± 40 V
Anschlüsse: 4-mm Sicherheitsbuch-
sen
Stromeingang (Kanal A):
Messbereiche: ±200 mA, ±2 A
Überstromschutz: bis ±2,5 A
Anschlüsse: 4-mm Sicherheitsbuch-
sen
Sensoreingänge (Kanal A und B):
Sensortyp: analog
Sensoridentifikation: automatisch
Sensoranschlüsse: 8-Pin Mini-DIN-Buchsen
Triggerung: kontinuierlich
Abtastrate: 50 kSamples/s
Auflösung: 12 bit
4.2 Analoge Ausgänge (Kanal A und B)
Bezugspunkt (Masse): gemeinsam
Messbereich: ± 5 V
Anschlüsse: 4-mm Sicherheitsbuch-
sen und 8-Pin Mini-DIN-
Buchsen
Abtastrate: 10 kSamples/s
Auflösung: 12 bit
4.3 Digitale Eingänge
Kanäle: 4 (aufgeteilt in 2 TTL-
Eingänge, davon ein
schneller Zeiteingang,
und 2 Eingänge über Op-
tokoppler)
Abtastrate: 50 kSamples/s
100 kSamples/s (schnel-
ler Zeiteingang)
Anschluss: 8-Pin Mini-DIN-Buchse
4.4 Digitale Ausgänge
Kanäle 6
Signal: TTL
Anschluss: 8-Pin Mini-DIN-Buchse
4.5 Weitere Daten
Computeranschluss: USB
Interner Datenspeicher: 128 k
Display: 64 x 122 Matrix
für Messwerte und Ein-
heiten
Spannungsversorgung: 4,5 V DC/300 mA oder 3
Batterien (AA, LR6 oder
AM3) wegen deren länge-
rer Nutzungsdauer wird
die Verwendung von Al-
kaline-Batterien empfoh-
len.
Abmessungen: 21 cm x 8 cm x 4 cm
Masse: 400 g (inklusive Batte-
rien)
5. Beschreibung

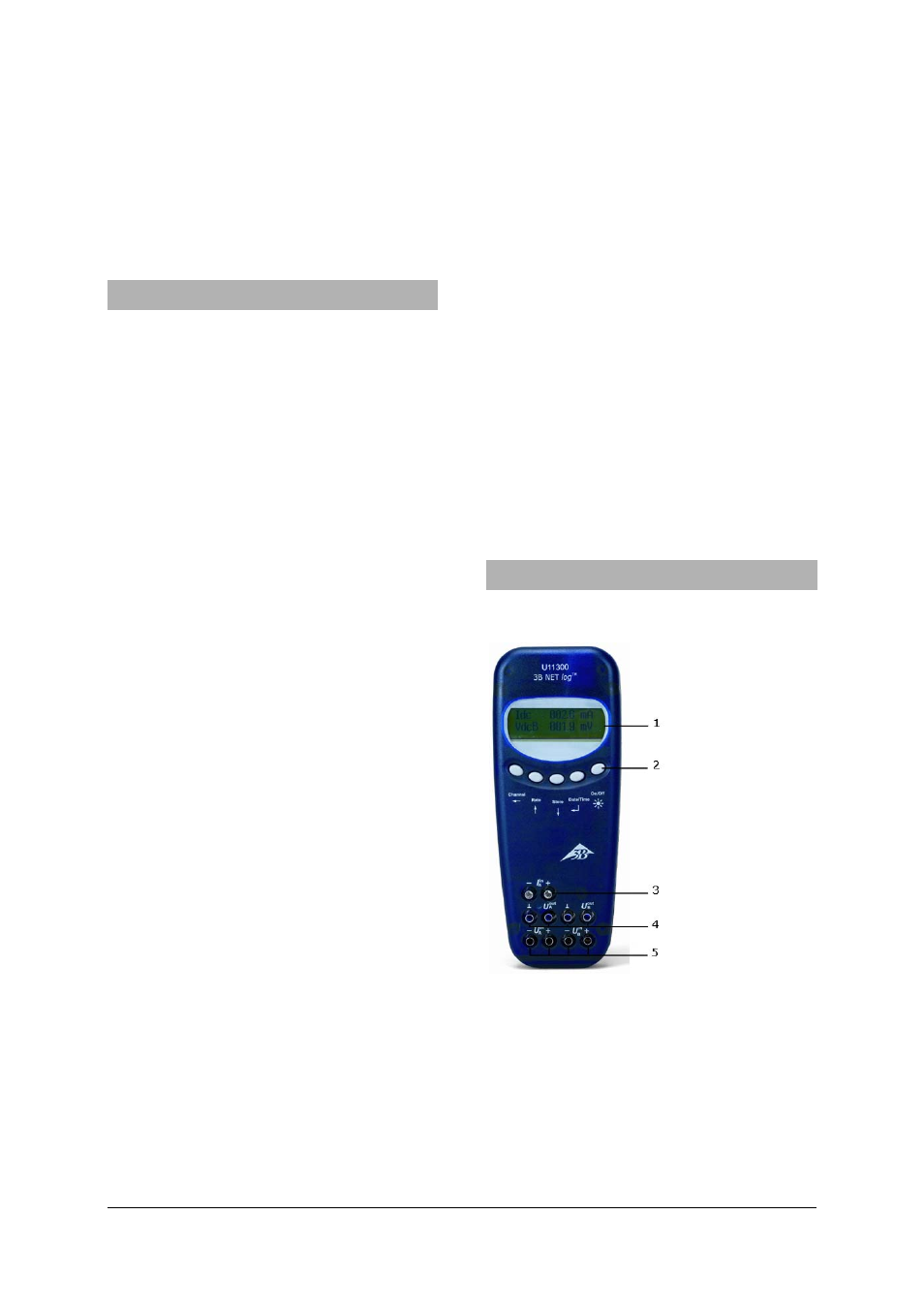

5.1 Komponenten
1 Display
2 Bedienfeld
3 Stromeingang für
Kanal A
4 Spannungsausgänge
für Kanal A und B
5 Spannungseingänge
für Kanal A und B
