3

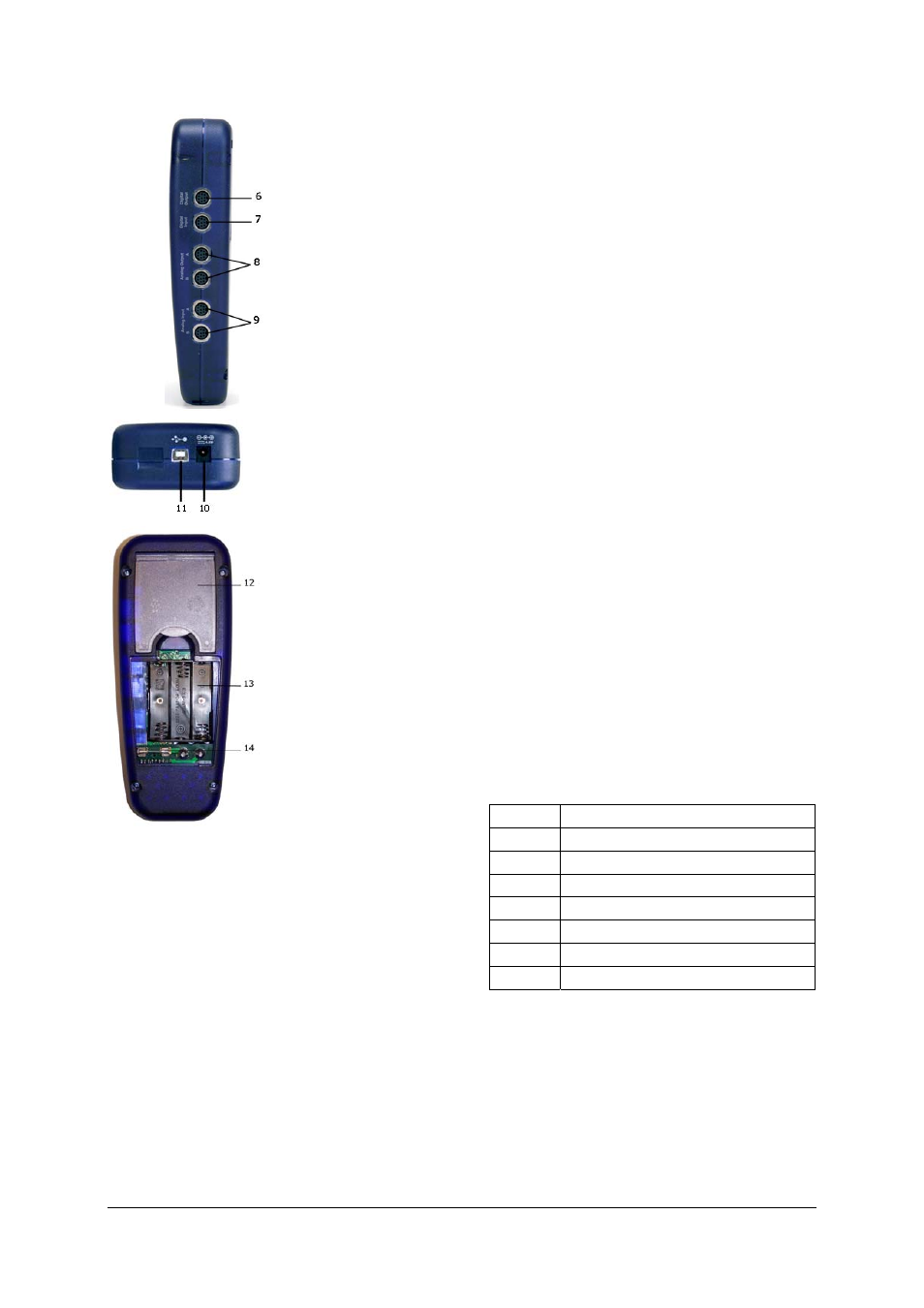

6 Salidas digitales
7 Entradas digitales
8 Salidas analógicas
A y B
9 Entradas analógicas
A y B
10 Casquillo profundo
para aparato de red
enchufable
11 Contacto USB
12 Erector
13 Compartimento para
baterías
14 Fusible
5.2 Campo de mando
El campo de mando del 3B NETlog™ se compone de
cinco teclas multifuncionales para el trabajo sin
enlace con un PC.
Tecla On/Off
• Conexión y desconexión de la unidad (para
desconectarla se mantiene pulsada la tecla
aprox. 2 seg.)l
• Conexión y desconexión de la iluminación del
display (un pulse corto)
Tecla Date/Time ↵
• Conexión de la indicación de la batería y de la
temperatura
• Conexión de la indicación del tiempo
• Conexión de la indicación de la fecha
• Selección de la forma de trabajo (manual resp.
automática)
• Confirmación para indicación en display →
Tecla Store ↓
• Llamar el Datalogger
• Scrollen hacia abajo en el menú
• Selección “Sí” o “No”
• Confirmación para indicación en display ↓
Tecla Rate ↑
• Selección de la velocidad de muestreo
• Scrollen hacia arriba en el menú
• Selección “Sí” o “No”
• Confirmación para indicación en display ↑
Tecla Channel
←
• Selección del parámetro de medida para los
canales A y B
• Cambio entre los campos para el ajuste del
tiempo y la fecha
• Retroceso en las ramas del menú
5.3 Parámetros de medida
Nombre Significa
VdcA Tensión continua en canal A
VacA Tensión alterna en canal A
Idc Corriente continua en canal A
Iac Corriente alterna en canal A
VdcB Tensión continua en canal B
VacB Tensión alterna en canal B
Bin Representación binaria
5.4 Conexión de Sensores
Los sensores conectados son reconocidos
automáticamente por el 3B NETlog™. En el display
aparece el mensaje
PROBE DETECT… . A continuación se muestran en
el display el valor de medida y la unidad del sensor
conectado.
