2
Docenti e studenti possono confrontare i propri
risultati delle misurazioni.
Senza collegamento al computer, 3B NETlog™ può
essere impiegato come multimetro digitale per
misurazioni di corrente e tensione, nonché, in
combinazione con vari sensori, come misuratore
portatile con riconoscimento automatico dei
sensori.
4. Dati tecnici
4.1 Ingressi analogici
Ingressi di tensione (canale A e B):
Principio di misura: 2 amplificatori
differenziali
Range di misurazione: ± 200 mV, ± 2 V, ± 20 V
Protezione da
sovratensione:
fino a ± 40 V
Allacciamenti: jack di sicurezza da
4 mm
Ingresso di corrente (canale A):
Range di misurazione: ± 200 mA, ± 2 A
Protezione da
sovracorrente:
fino a ±2,5 A
Allacciamenti: jack di sicurezza da
4 mm
Ingressi dei sensori (canale A e B):
Tipo sensore: analogico
Identificazione
sensore: automatica
Collegamenti sensori: jack mini DIN a 8 pin
Trigger: continuo
Velocità di scansione: 50 kSamples/s
Risoluzione: 12 bit
4.2 Uscite analogiche (canale A e B)
Punto di riferimento
(massa): comune
Range di misura: ± 5 V
Allacciamenti: jack di sicurezza da 4
mm e jack mini DIN a 8
pin
Velocità di scansione: 10 kSamples/s
Risoluzione: 12 bit
4.3 Ingressi digitali
Canali: 4 (suddivisi in 2 ingressi
TTL, dei quali un
ingresso di tempo veloce
e 2 ingressi mediante
optoaccoppiatore)
Velocità di scansione: 50 kSamples/s
100 kSamples/s (ingresso
di tempo veloce)
Allacciamento: jack mini DIN a 8 pin
4.4 Uscite digitali
Canali 6
Segnale TTL
Allacciamento: jack mini DIN a 8 pin
4.5 Ulteriori dati
Collegamento
computer: USB
Memoria dati interna: 128 k
Display: a matrice di punti 64 x
122 per valori di
misurazione e unità di
misura
Aliment. di tensione: 4,5 V c.c./300 mA o
3 batterie (AA, LR6 o
AM3); a causa della
lunga durata d'impiego
si consiglia di utilizzare
batterie alcaline.
Dimensioni: 21 cm x 8 cm x 4 cm
Peso: 400 g (batterie incluse)
5. Descrizione

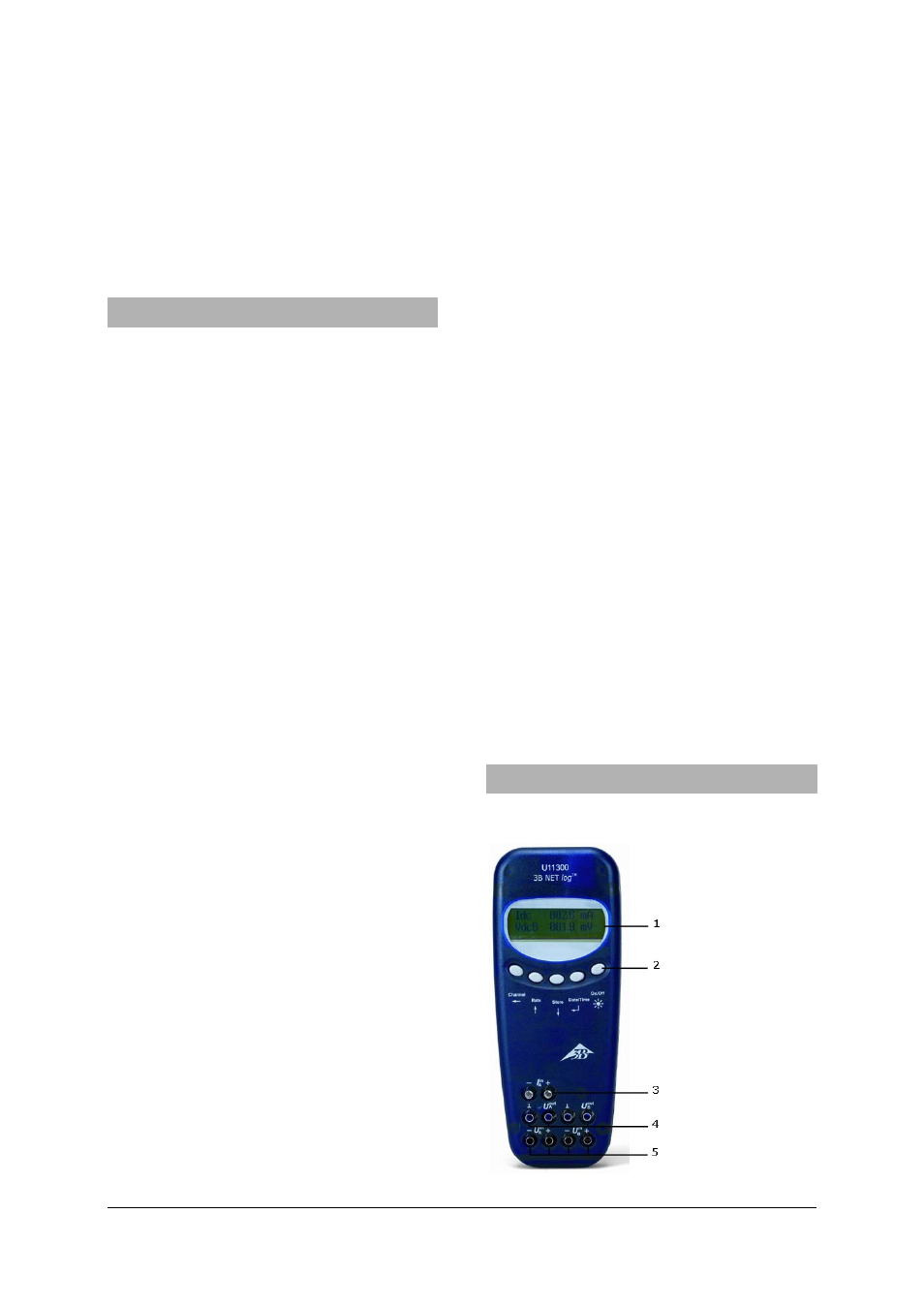

5.1 Componenti
1 Display
2 Pannello di comando
3 Ingresso di corrente
per il
canale A
4 Uscite di tensione per i
canali A e B
5 Ingressi di tensione
per i canali A e B
