2
parámetros de medida ya han sido definidos.
Conectados en red, el docente a los alumnos
pueden seguir recíprocamente sus resultados de
medida.
El 3B NETlog™ se puede utilizar sin un enlace a PC
como multímetro digital para mediciones de
tensión y corriente así como aparato de medida
manual en conjunto con diversos sensores, con
reconocimiento automático del sensor.
4. Datos técnicos
4.1 Entradas analógicas
Entradas de tensión (Canales A y B):
Principio de medida:
2 Amplificadores
diferenciales
Alcances
de medida:
±200 mV, ±2 V, ±20 V
Protección:
hasta ±40 V
Contactos:
Casquillos de seguridad
de 4-mm
Entradas de corriente (Canal A):
Alcances de medida:
±200 mA, ±2 A
Protección: hasta
±2,5
A
Contactos:
Casquillos de seguridad
de 4-mm
Entradas de sensores (Canales A y B):
Tipo de sensor:
analógico
Identificación sensor:
automática
Contacto sensores:
Casquillo DIN mini de 8-
pines
Trigger: continuo
Vel. de muestreo:
50 kMuestras/s
Resolución: 12
bit
4.2 Salidas analógicas (Canales A y B)
Referencia (Masa):
conjunta
Alcance de medida:
± 5 V
Contactos:
Casquillos de seguridad
de 4-mm; Casquillo DIN
mini de 8-pines
Vel. de muestreo:
10 kMuestras/s
Resolución: 12
bit
4.3 Entradas digitales
Canales:
4 (2 entradas TTL, una de
ellas, entrada rápida de
tiempo,
y 2 entradas por
optoacoplador)
Vel. de muestreo:
50 kMuestras/s
100 kMuestras/s (entrada
rápida de tiempos)
Contacto:
Casquillo DIN mini de 8-
pines
4.4 Salidas digitales
Canales 6
Señal: TTL
Contacto:
Casquillo DIN mini de 8-
pines
4.5 Datos adicionales
Enlace con PC:
USB
Memoria interna:
128 k
Display:
Matriz de 64 x 122
para valores de medida y
unidades
Alimentación:
4,5 V CC/300 mA ó 3
Baterías (AA, LR6 o AM3)
debido a su largo tiempo
de trabajo se aconseja el
uso de baterías alcalinas.
Dimensiones:
21 cm x 8 cm x 4 cm
Masa:
400 g (inclusive baterías)
5. Descripción

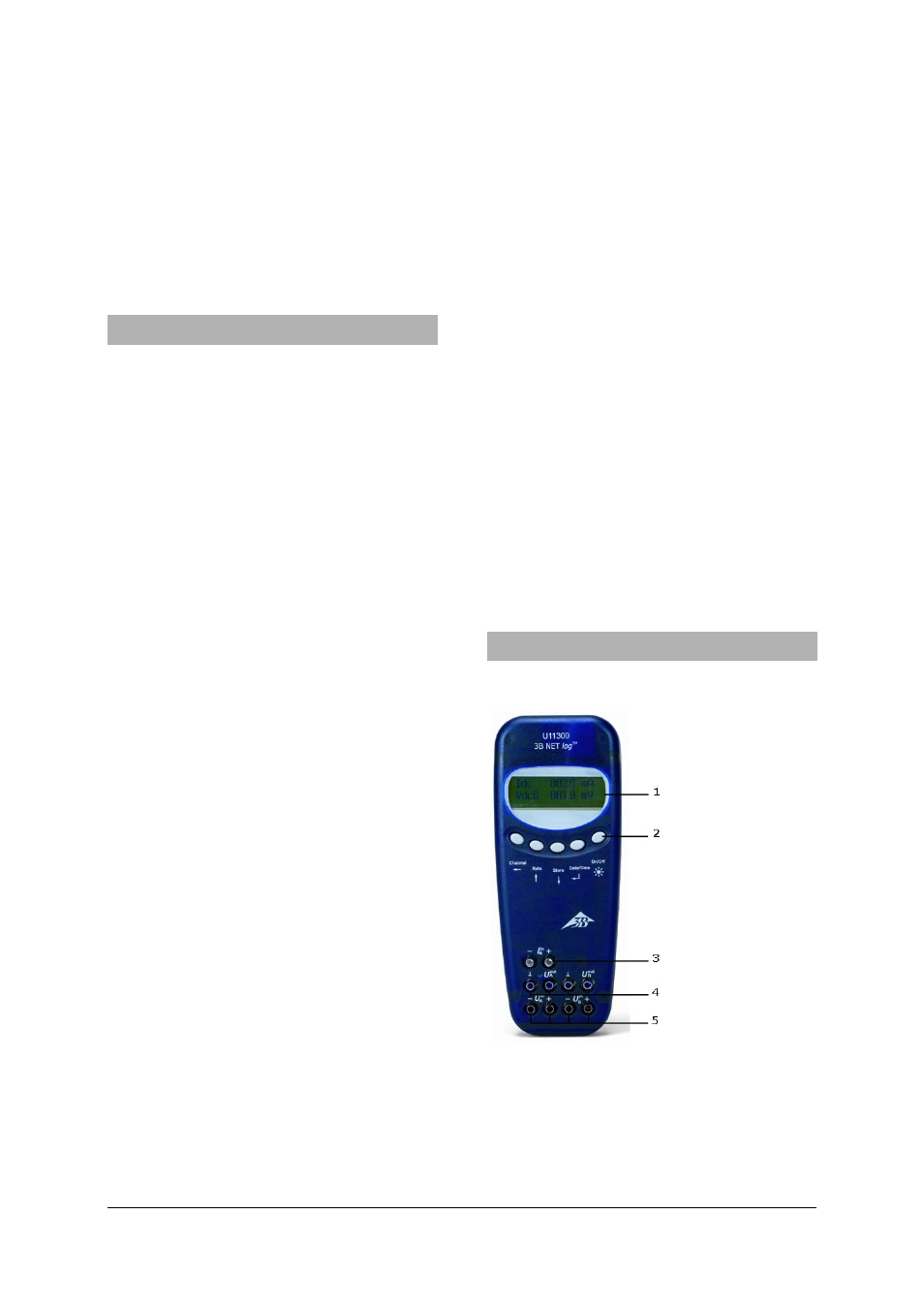

5.1 Componentes
1 Display
2 Campo de mando
3 Entrada de corriente
para canal A
4 Salidas de tensión para
canales A y B
5 Entradas de tensión
para canales A y B
