lenmiş. Bir ağ’da öğretmen ve öğrenciler ölçü
neticelerini karşılıklı izleyebilirler.
Bilgisayarsız kullanımında 3B NETlog™ ceye-
ran ve voltaj ölçümleri için dijital multimetre
olarak veya çeşitli otomatik tanınmalı sensör-
ler’ile handheld cihazı diye kullanılabilir.
4. Teknik belirtimler
4.1 Analog girişler
Voltaj girişleri (kanal A ve B):
Ölçme donatımı:
2 fark yükseltecisi
Ölçme erimleri: ±200 mV, ±2 V, ±20 V
Aşırı voltaj
koruyucusu:
± 40 V kadar
Bağlantılar: 4-mm koruyucu soket
Akım girişi (kanal A):
Ölçme erimleri:
±200 mA, ±2 A
Aşırı akım
koruyucusu:
±2,5 A kadar
Bağlantılar: 4-mm koruyucu soket
Sensör girişleri (kanal A ve B):
Sensör tipi:
analog
Sensör tanıtımı: otomatik
Sensör bağlantıları: 8
dişli mini DIN soket-
leri
Tektikleme: devamlı
Örnekleme hızı: 50
kSamples/s
Çözünürlük: 12 bit
4.2 Analog çıkışlar (kanal A ve B)
Dayanak noktası (Yer): ortak
Ölçme erimi:
± 5 V
Bağlantılar: 4-mm koruyucu soket
ve 8 dişli mini DIN
soketleri
Örnekleme hızı: 10
kSamples/s
Çözünürlük: 12 bit
4.3 Dijital girişler
Kanallar:
4 (bunlar 2 TTL-girişi,
bundan biri yüksek
hızlı zaman girişi, ve
dığer 2 girişde optik
bağlaştırıcı üzerinden
sağlanmiştır)
Örnekleme hızı: 50 kSamples/s
100 kSamples/s (yük-
sek hızlı zaman girişi)
Bağlantı: 8 dişli mini DIN soketi
4.4 Dijital çıkışlar
Kanallar 6
Sinyal: TTL
Bağlantı: 8
dişli mini DIN soketi
4.5 İlave belirtimler
Bilgisayar bağlantısı: USB
İç veri bellleği: 128 k
Ekran: 64 x 122 matris
ölçüm değerleri ve bi-
rimleri için
Güç kaynağı: 4,5 V DC (doğru
akım)/300 mA ve 3
adet pil (AA, LR6 veya
AM3) daha dayanıklı
olmalarından diye al-
kali pilerin kullanıl-
ması tafsiye ediliyor.
Ölçüleri: 21 cm x 8 cm x 4 cm
Ağırlık: 400 g (piler’ile bera-
ber)
5. Betimleme

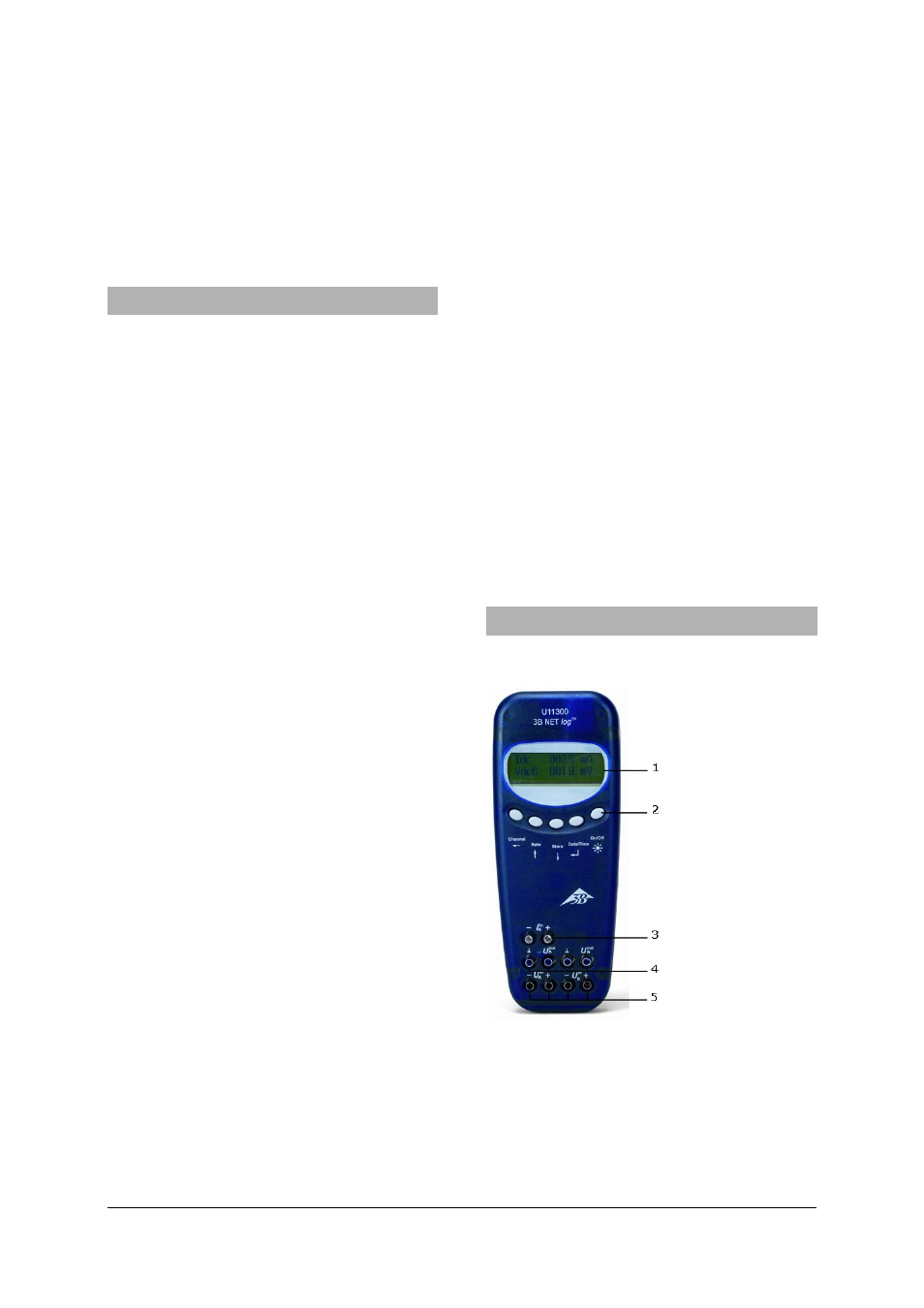

5.1 Bileşenler
1 Ekran
2 Çalışma tuşları
3 Kanal A’ nın akım
girişi
4 Kanal A ve B’nin
voltaj çıkışları
5 Kanal A ve B’nin
voltaj girişleri
