3
5. Descrição

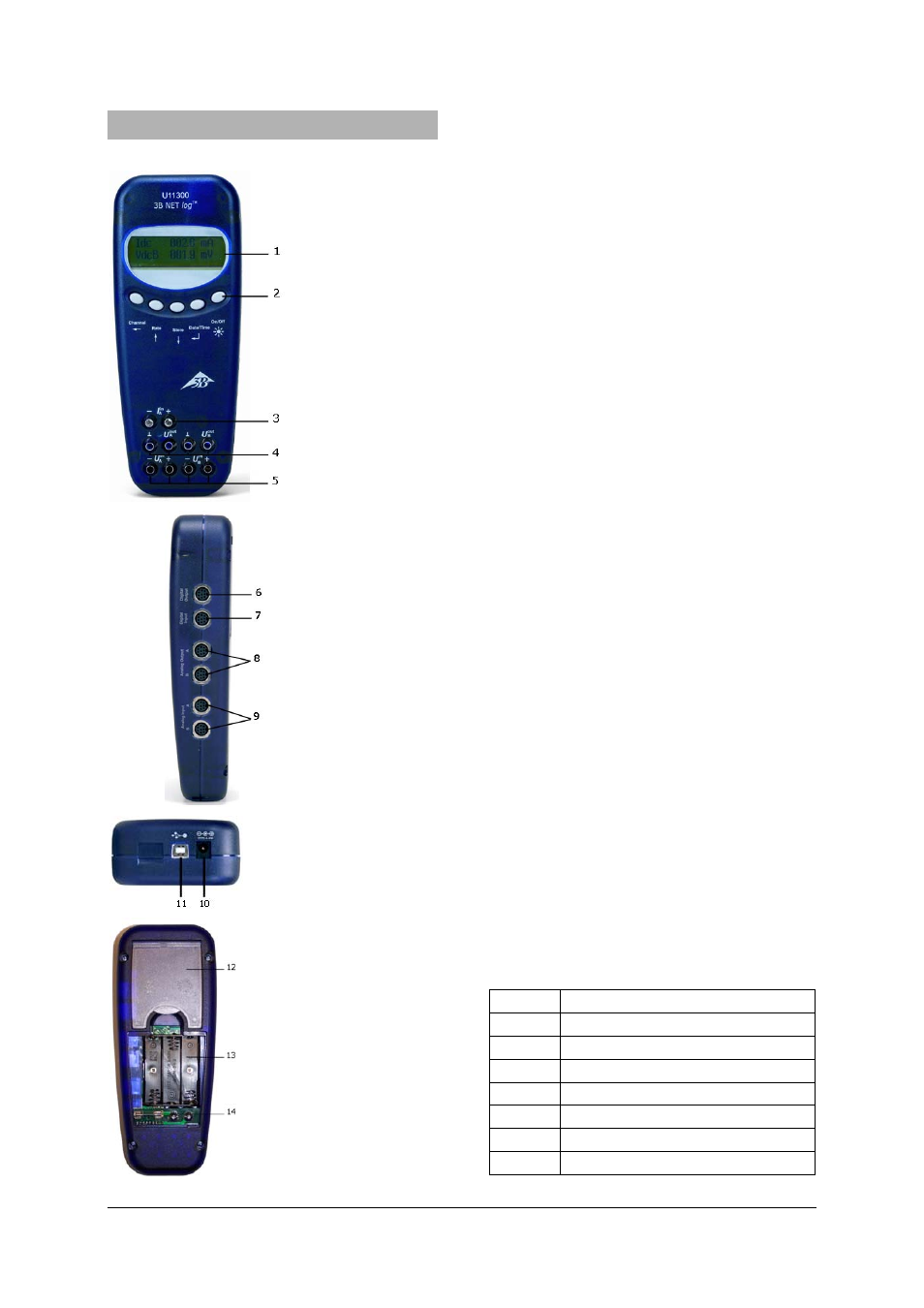

5.1 Componentes
1 Display
2 Campo de operação
3 Entrada de corrente
para o canal A
4 Saídas de tensão para
canais A e B
5 Entradas de tensão
para canais A e B
6 Saídas digitais
7 Entradas digitais
8 Saídas analógicas
A e B
9 Entradas analógicas
A e B
10 Tomada oca para
aparelho de
alimentação na rede
11 conector USB
12 Apoio
13 Compartimento para
baterias
14 Fusível
5.2 Campo de operação
O campo de operação do 3B NETlog™ consiste em
cinco teclas multifuncionais para a operação sem
conexão com computador.
Tecla On/Off
• Liga e desliga o aparelho (para desligar manter
a tecla pressionada por aproximadamente 2 s)
• Liga e desliga a iluminação do display
(pressionar por curto período)
Tecla Date/Time
↵
• Liga o indicador de pilha e de temperatura
• Liga o indicador de tempo
• Liga o indicador de data
• Escolha do tipo de operação (manual ou
automática)
• Confirmação visualizada no display
→
Tecla Store
↓ (armazenar)
• Ativação do datalogger (registrador de dados)
• Navegar para baixo no menu
• Seleção Yes ou No (sim ou não)
• Confirmação visualizada no display
↓
Tecla Rate
↑ (taxa)
• Escolha do grau de varredura
• Navegar para cima no menu
• Seleção Yes ou No (sim ou não)
• Confirmação visualizada no display
↑
Tecla Channel
← (canal)
• Seleção dos parâmetros de medição para os
canais A e B
• Navegação entre os campos ao configurar hora
e data
• Passo atrás nos itens do menu
5.3 Parâmetros de medição
Nome Significado
VdcA Tensão contínua no canal A
VacA Tensão alternada no canal A
Idc Corrente contínua no canal A
Iac Corrente alternada no canal A
VdcB Corrente contínua no canal B
VacB Corrente alternada no canal B
Bin Representação binária
