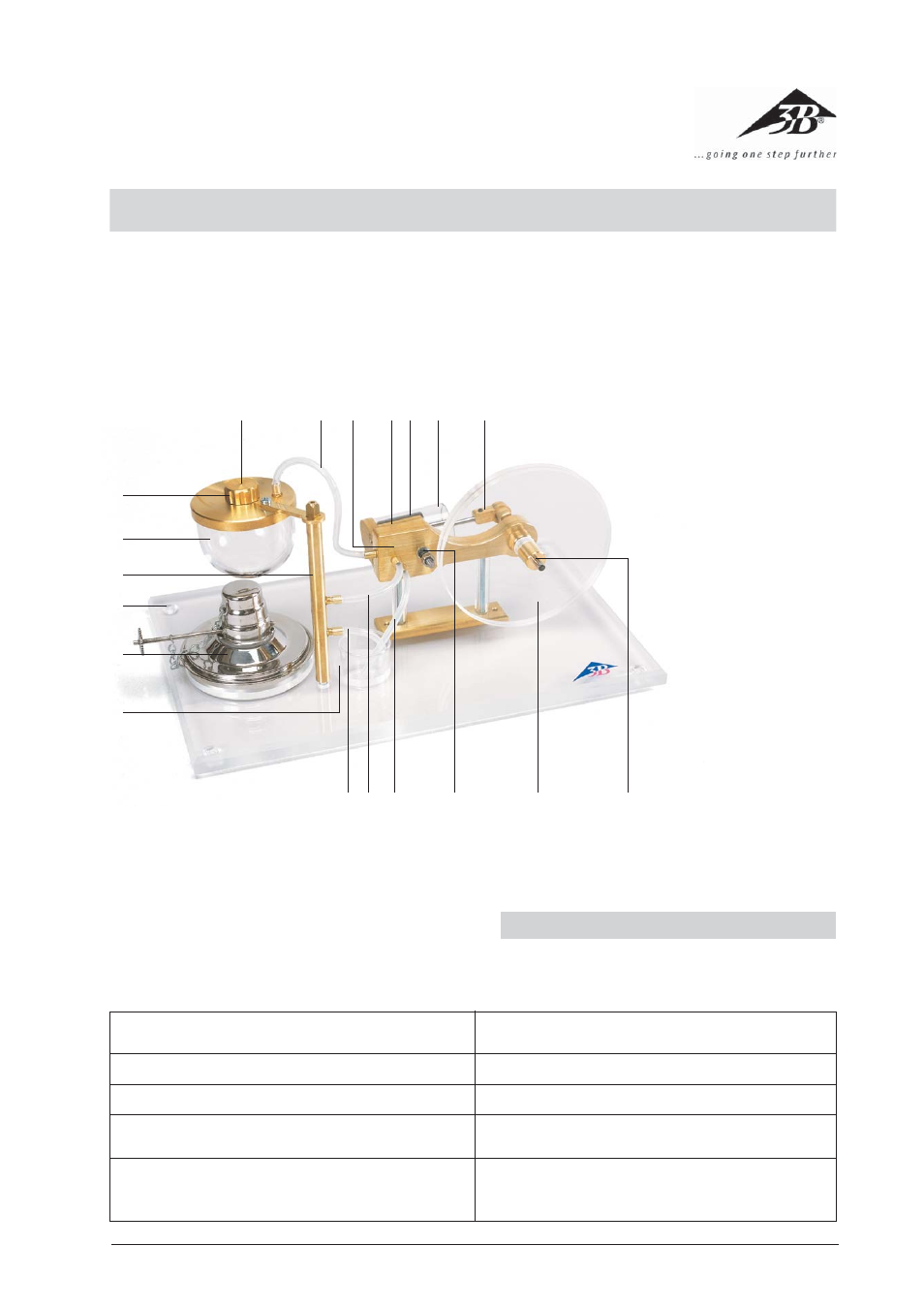

Machine à vapeur transparente U10055
Manuel d’utilisation
1 Tuyau d’eau de conden-
sation
2 Tuyau de vapeur
3 Tuyau d’écoulement
4 Ressort
5 Roue volante
6 Manivelle
7 Bielle
8 Cylindre de travail
9 Piston de travail
bl Paroi de cylindre
bm Support
bn Tuyau d’amenée de va-
peur
bo Soupape de sécurité
bp Fermeture de chaudière
bq Chaudière
br Tube d’évacuation de
vapeur
bs Plaque de base
bt Brûleur
bu Gobelet d’eau de con-
densation
07/05 ALF
La machine à vapeur permet de démontrer le fonction-
nement d’une machine à vapeur oscillante.
1. Consignes de sécurité
•
Les machines à vapeur sont soumises aux normes de
sécurité selon DIN 31000:1979-03.
1 2 3 4 5 6
7 8 9 bl bm bn bo
bp
bq
br
bs
bt
bu
Normes de sécurité machines à vapeur en général Relatives à la machine à vapeur U10055
1. Pas de coins ni arêtes tranchants 1. Il n’y a pas de coins ni arêtes tranchants.
2. Protection contre la corrosion 2. Aucun matériau sensible à la corrosion n’a été utilisé.
3. Limitation de température pour les éléments de
manipulation
3. La mèche du brûleur peut être ajustée
4. Le volume de la chaudière ne doit pas dépasser 2 000
cm³ et la pression de service une surpression de 1,5
bar.
4. La chaudière offre une capacité de 50 cm³. La pres-
sion de service s’élève à 0,5 bar.
