Prueba de presión mín.
de reventón de la caldera:
2,0 barios
3. Principio de funcionamiento
Al contrario que en las máquinas de vapor reguladas por
una válvula de compuerta, en una máquina de vapor
oscilante el cilindro se mueve en torno a un eje central y
abre o cierra, respectivamente, durante su movimiento,
la entrada y la salida de los canales de vapor. En la caldera
se calienta el agua y se genera vapor de agua. El vapor de
agua pasa a través del tubo de entrada
bn al interior del
soporte, hacia el agujero de entrada de vapor. En cuanto
coinciden la apertura del cilindro con el suministro de
vapor nuevo, éste entra en el cilindro y desplaza el ém-
bolo (fig. 1 a). Cuando el émbolo ha llegado a la posición
inferior final, los canales de vapor están cerrados. Con
ayuda de la rueda volante, se supera este punto muerto
(fig. 1 b). En la fase siguiente, el émbolo se mueve hacia
atrás, abre el agujero de salida de vapor y expulsa el
vapor mediante presión (fig. 1 c). El vapor se disipa por el
tubo de vapor de escape
2 y el tubo metálico de salida
de vapor br . El condensado, que se ha generado, circula
a través del tubo de condensado 1 al vaso de conden-
sado bu . El émbolo alcanza el punto muerto superior, en
el que nuevamente están cerrados ambos canales de
vapor. Una vez superado el punto muerto superior me-
diante la rueda volante, se vuelve a admitir la entrada de
vapor, y el proceso comienza de nuevo (fig. 1 d).
4. Servicio
•
Abrir la rosca de llenado bp y llenar la caldera con
agua destilada (desmineralizada según VDE 0510). No
es necesario llenar la totalidad de la caldera hasta la
tapa de la misma, sino dejar una columna atmosféri-
ca de aprox. 5 mm. El funcionamiento de la máquina
de vapor es igual de bueno con la caldera llena hasta
la mitad. Lo único que varía es que el intervalo de
trabajo se reduce de forma proporcional.
•
Encender la mecha del quemador de alcohol y calen-
tar la caldera.
•
Cerrar el agujero de entrada de vapor para que la
presión se genere con más rapidez.
•
Al cabo de aprox. dos minutos comienza la ebullición
del agua en la caldera. A partir de ese momento, to-
davía deben transcurrir otros 2 ó 3 minutos más para
que se pueda generar la presión de trabajo necesaria.
El vapor de agua se dirige, a través del tubo de entra-
da de vapor al interior del soporte, hacia el agujero
de entrada de vapor. El exceso de condensado es con-
ducido al vaso de condensado a través del tubo de
descarga
3 . Para tal efecto, se fresaron canales en el
soporte, en los cuales el condensado se acumula y se
deriva.

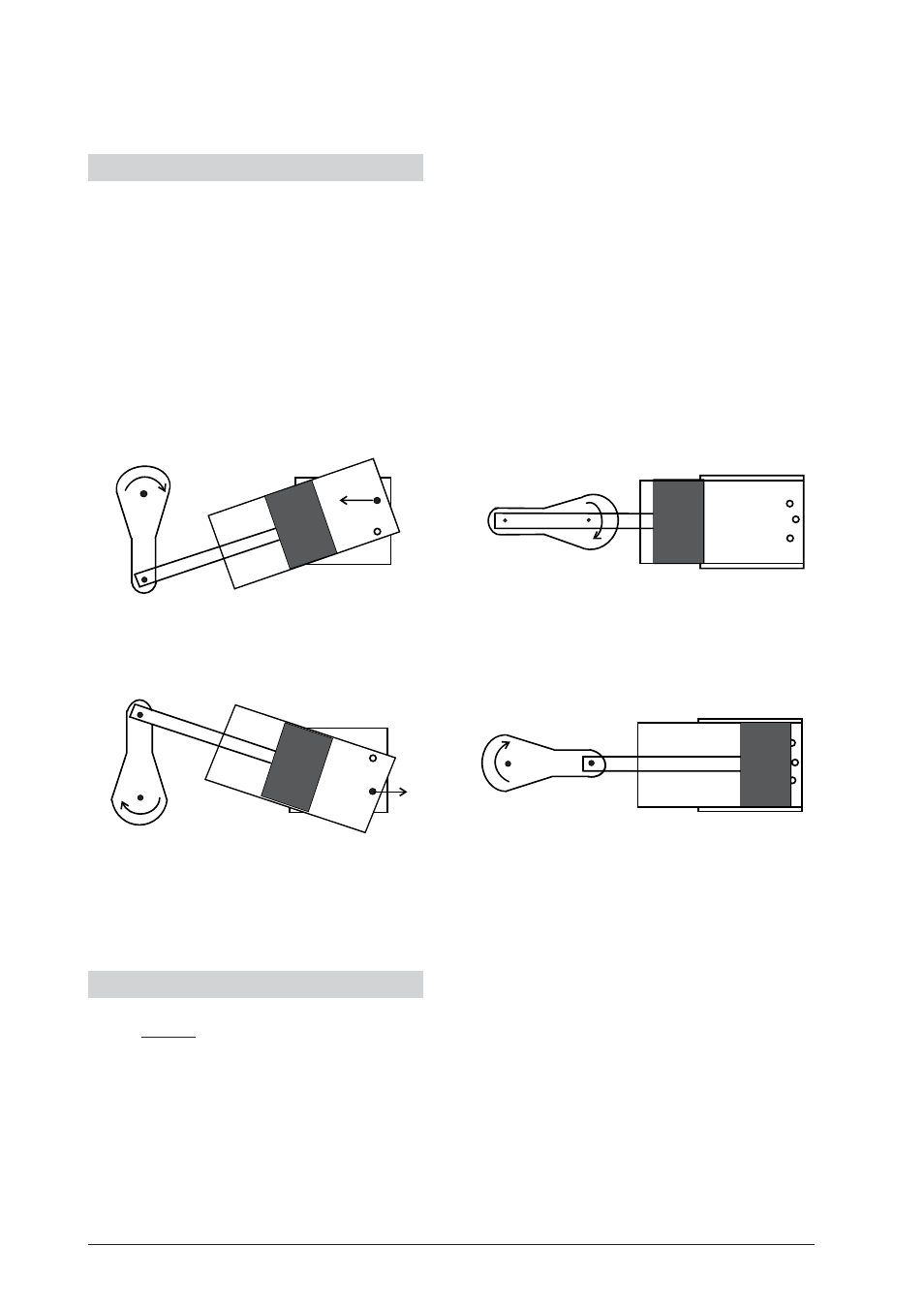

Fig.1: Ciclo de trabajo de la máquina de vapor oscilante
