La máquina de vapor sirve para demostrar el funciona-
miento de una máquina de vapor oscilante. 1. Avisos de seguridad
•
Para máquinas de vapor rigen las normas de seguri-
dad según DIN 31000:1979-03.
3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC® PHYSICS PHYSICS PHYSICS PHYSICS PHYSICS
Máquina de vapor, transparente U10055
Instrucciones de uso

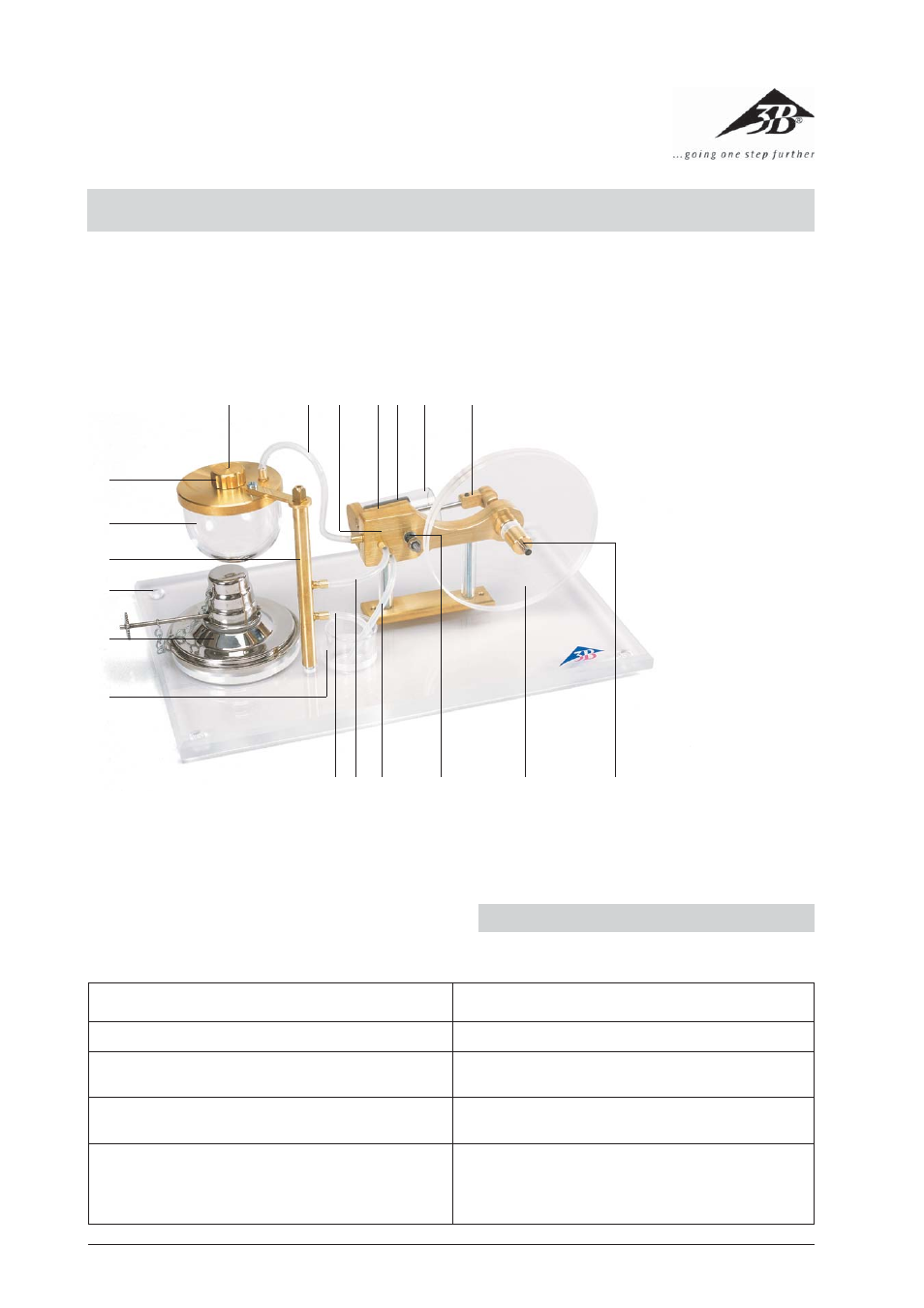

1 Tubo de condensado
2 Tubo de vapor
de escape
3 Tubo de descarga
4 Muelle
5 Rueda volante
6 Cigüeñal
7 Biela
8 Cilindro de trabajo
9 Émbolo de trabajo
bl Parte lateral del cilindro
bm Soporte
bn Tubo de entrada
de vapor
bo Válvula de seguridad
bp Tapón de cierre de la
caldera
bq Caldera
br Tubo metálico de salida
de vapor
bs Placa base
bt Quemador de alcohol
bu Vaso para condensado
07/05 ALF
1 2 3 4 5 6
7 8 9 bl bm bn bo
bp
bq
br
bs
bt
bu
Normas de seguridad, máquinas de vapor en general Con respecto a la máquina de vapor U10055
1. No deben tener esquinas ni cantos cortantes. 1. No tiene esquinas ni cantos cortantes.
2. Protección contra la corrosión. 2. No se han empleado materiales sensibles a la corro-
sión.
3. Limitación de la temperatura en los elementos de
servicio.
3. La mecha del quemador de alcohol es regulable.
4. En la máquina de vapor, el contenido de la caldera no
debe superar los 2000 centímetros cúbicos y la pre-
sión de trabajo no debe exceder de 1,5 barios de so-
brepresión.
4. El contenido de la caldera es de 50 centímetros cúbi-
cos. La presión de trabajo es de 0,5 barios.
