20
a b
d c
de distribuição de vapor. Na caldeira aquece-se a água e
é produzido o vapor. O vapor de água passa pela man-
gueira de injeção de vapor
bn através do suporte para o
orifício de entrada de vapor. Assim que a abertura do
cilindro encontra a entrada de vapor novo, entra vapor
no cilindro e este empurra o êmbolo (fig. 1 a). Quando o
cilindro chega na extremidade os canais de vapor estão
então fechados. Graças à roda de impulso, supera-se esse
ponto morto (fig. 1 b). Na fase seguinte o cilindro retorna
para trás, abre o orifício de saída de vapor e empurra o
vapor para fora (fig. 1 c). O vapor é evacuado pela man-
gueira de escape
2 e pelo tubo de condensação br . A
condensação residual é levada ao recipiente para con-
densação pela mangueira de condensação
1 . O êm-
bolo atinge o ponto morto superior, no qual ambos ca-
nais de distribuição estão fechados. Após superar o pon-
to morto superior graças à roda de impulso, o vapor
volta a ser introduzido e o processo repete-se desde o
início (fig. 1 d).
4. Utilização
•
Desenroscar e retirar a tampa da caldeira bp e preen-
cher a caldeira com água destilada (desmineralizada
conforme VDE 0510). Não preencher a caldeira com-
pletamente, deixar uma coluna de ar de aproximada-
mente 5 mm. A máquina a vapor funciona exata-
mente tão bem com a caldeira preenchida na meta-
de. Só o tempo de funcionamento fica proporcional-
mente mais curto.
•
Acender a mecha do queimador de álcool e aquecer
a caldeira.
•
Fechar o orifício de entrada de vapor para acelerar o
aumento da pressão.
•
Após uns dois minutos a caldeira começa a ferver. A
partir de então são necessários ainda uns 2 a 3 minu-
tos para atingir-se a pressão necessária. O vapor pas-
sa pela mangueira de injeção de vapor para o supor-
te e para o orifício de entrada de vapor. A condensa-
ção residual é levada para o recipiente de condensa-
ção pela mangueira de condensação. Para tal, foram
perfurados canais no suporte nos quais a condensa-
згo й coletada e direcionada.
•
A máquina pode agora ser posta em movimento gi-
rando a roda de impulso no sentido horário (de fren-
te para o cilindro).
•
O desempenho da máquina diminui quando já não
há mais água suficiente na caldeira. O aquecimento
da caldeira nгo й permitido se ela não estiver com
água. Por isso deve-se apagar a chama do queima-
dor de álcool a tempo.
•
Não soprar a chama do queimador perto da caldeira,
sempre apagar fechando a tampa.
•
Durante o processo de esfriamento, a condensação
retida no recipiente de condensação é absorvida para
a caldeira por meio da mangueira de condensação,
do suporte e da mangueira de injeção de vapor.

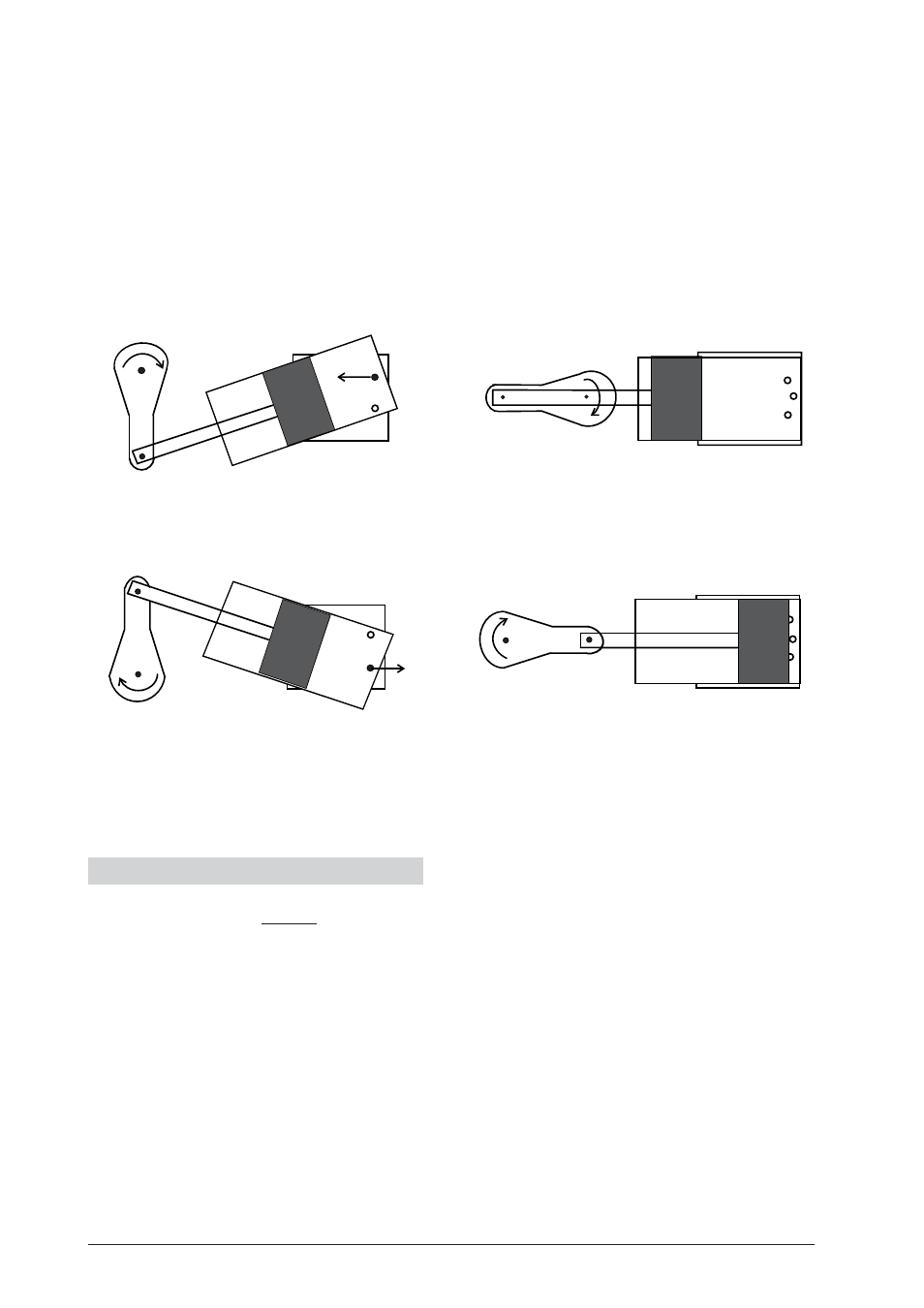

Fig.1: Ciclo de trabalho da máquina a vapor de pistão oscilatório
