10
La macchina a vapore serve per dimostrare il funziona-
mento di una macchina a vapore oscillante. 1. Norme di sicurezza
•
Per le macchine a vapore si applicano le norme di
sicurezza conformi alla normativa DIN 31000:1979-03.
Norme di sicurezza generali macchine a vapore Riferite alla macchina a vapore U10055
1. Assenza di angoli e bordi taglienti 1. Non sono presenti angoli e bordi taglienti.
2. Protezione contro la corrosione 2. Non sono stati utilizzati materiali soggetti a
corrosione.
3. Limitazione della temperatura degli elementi di co-
mando
3. Lo stoppino del bruciatore ad alcool è
regolabile.
4. Nella macchina a vapore, il contenuto della caldaia
non deve superare i 2000 ccm e la pressione di eserci-
zio non deve superare 1,5 bar di sovrapressione.
4. La capacità della caldaia è di 50 ccm. La pressione di
esercizio è pari a 0,5 bar.
3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC 3B SCIENTIFIC® PHYSICS PHYSICS PHYSICS PHYSICS PHYSICS

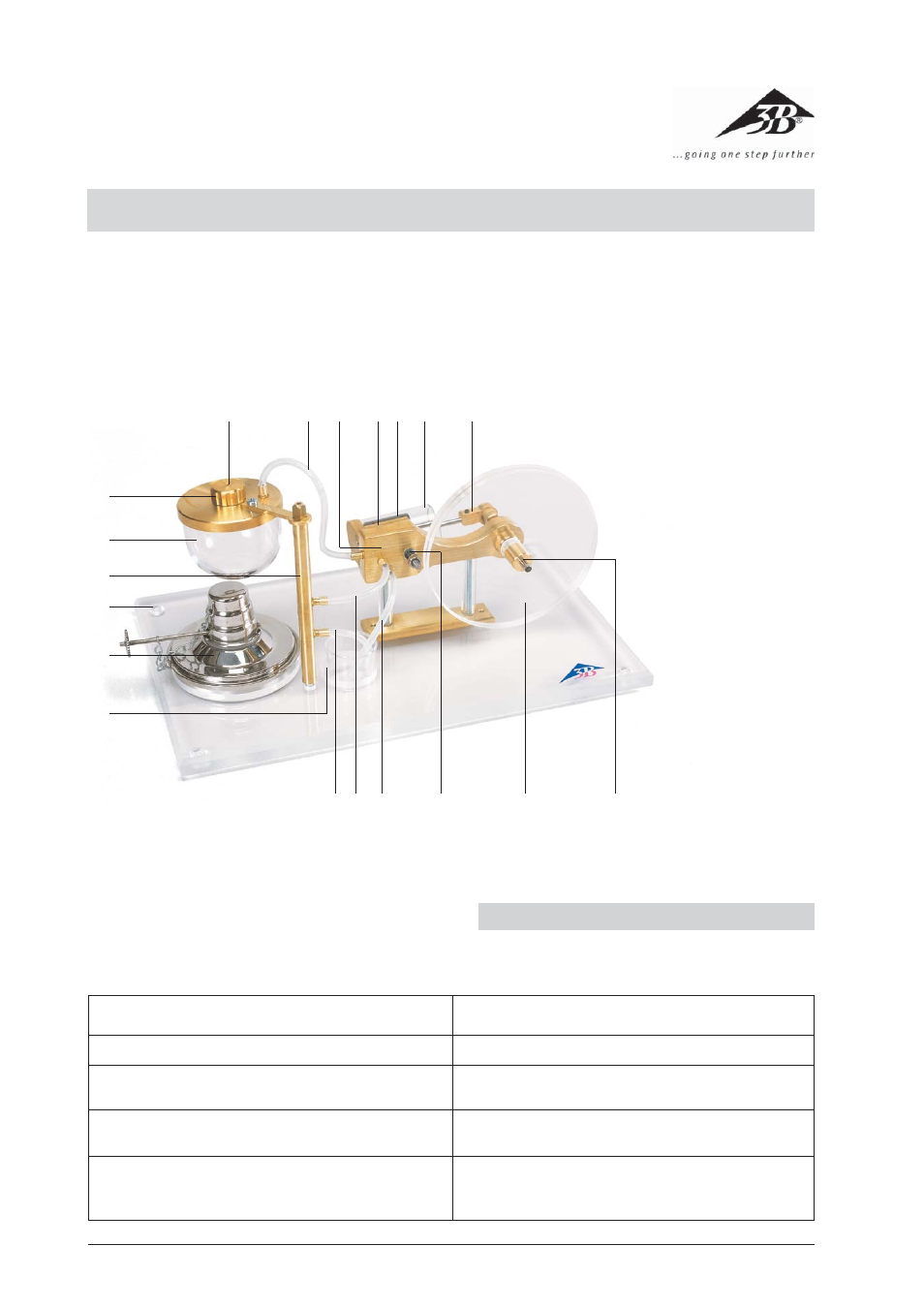

Macchina a vapore, trasparente U10055
Istruzioni per l’uso
1 Tubo della condensa
2 Tubo vapore di scarico
3 Tubo di scarico
4 Molla
5 Volano
6 Albero a gomiti
7 Biella
8 Cilindro di lavoro
9 Pistone di lavoro
bl Spalla del cilindro
bm Supporto
bn Tubo vapore aggiuntivo
bo Valvola di sicurezza
bp Tappo caldaia
bq Caldaia
br Condotto vapore di
scarico
bs Piastra di base
bt Bruciatore ad alcool
bu Vaso della condensa
07/05 ALF
1 2 3 4 5 6
7 8 9 bl bm bn bo
bp
bq
br
bs
bt
bu
