• El instalador debe verifi car que la superfi cie de apoyo
sea capaz de soportar fi rmemente la carga combinada
del equipo y todos los herrajes y componentes.
• Apriete los tornillos para madera de tal modo que la
placa de apoyo quede fi rmemente sujeta, pero no
apriete en exceso. El apriete excesivo puede dañar
los tornillos, reduciendo enormemente su fuerza de
fi jación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Asegúrese de que los tornillos de montaje queden bien
fi jos en el centro del montante. Se recomienda usar un
localizador de montantes de "borde a borde".
ADVERTENCIA

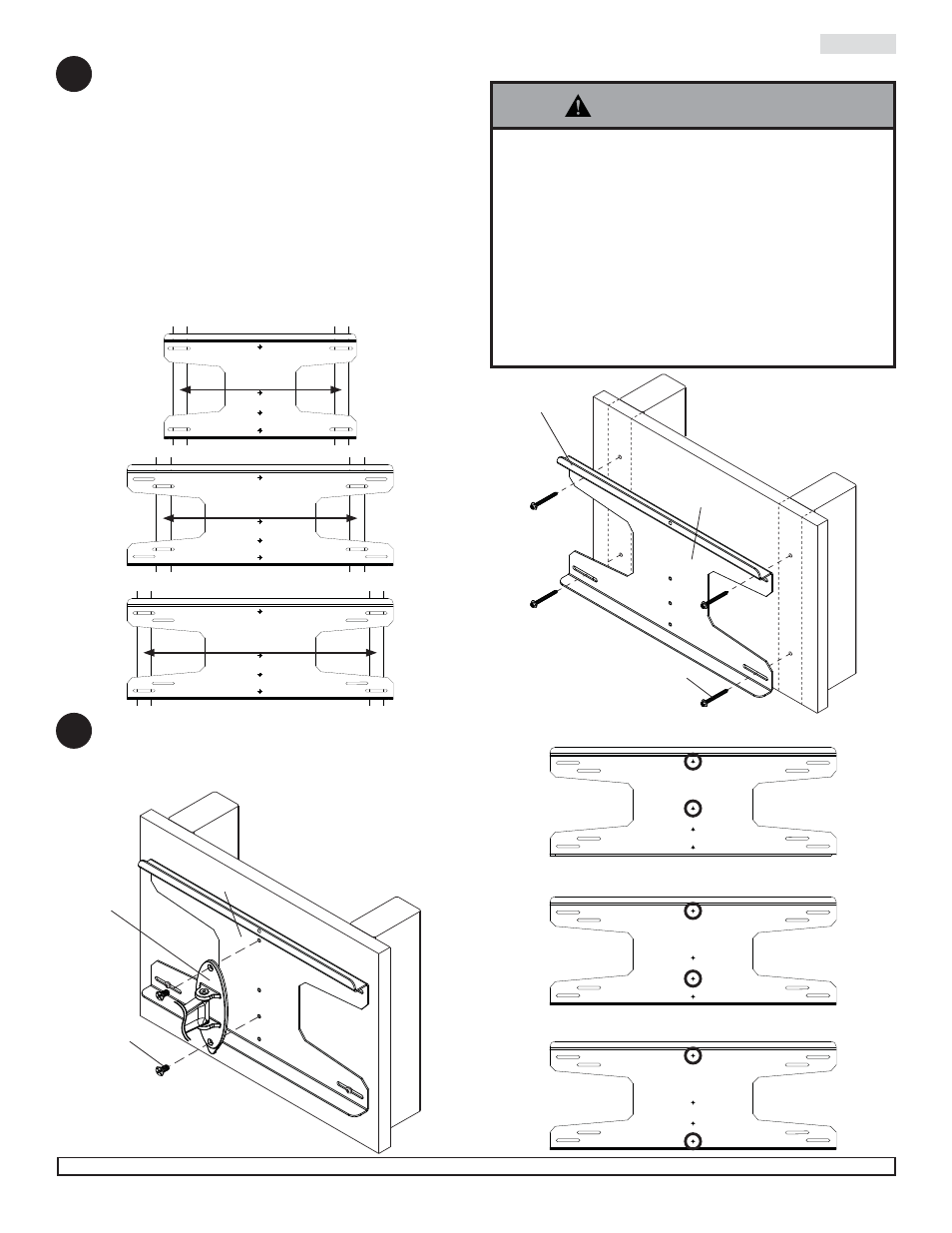

Instalación en una pared con montantes de madera dobles 1
Utilice un localizador de montantes para ubicar los
bordes de los montantes. Se recomienda usar un
localizador de montantes de “borde a borde”.
Trace
una línea vertical por el centro de cada montante.
Coloque la placa de apoyo (A) en la pared para
usarla como plantilla. Nivele la placa y marque el
centro de los cuatro agujeros.
Asegúrese de que
los agujeros de montaje se encuentren en la línea
central de los montantes.Taladre cuatro agujeros
de 5/32" (4 mm)
y 2 1/2" (64 mm) de profundidad .
Asegúrese de que la placa (A) esté nivelada, fíjela
utilizando cuatro tornillos para madera (B).
Fíjela la montaje a la placa de pared
Fíjela la montaje (vendida por separado) a la placa
de pared (A) con tornillos (C), como se muestra
.
2
A
B
A
MONTAJE
C
Brida superior
se enfrenta
20"
24"
16"
WSP701
WSP701
WSP700
