3. Fan/Heaters
44
PNEG-1402 Vision Series Model 1100 Portable Dryers
NG Pipe Train Assemblies

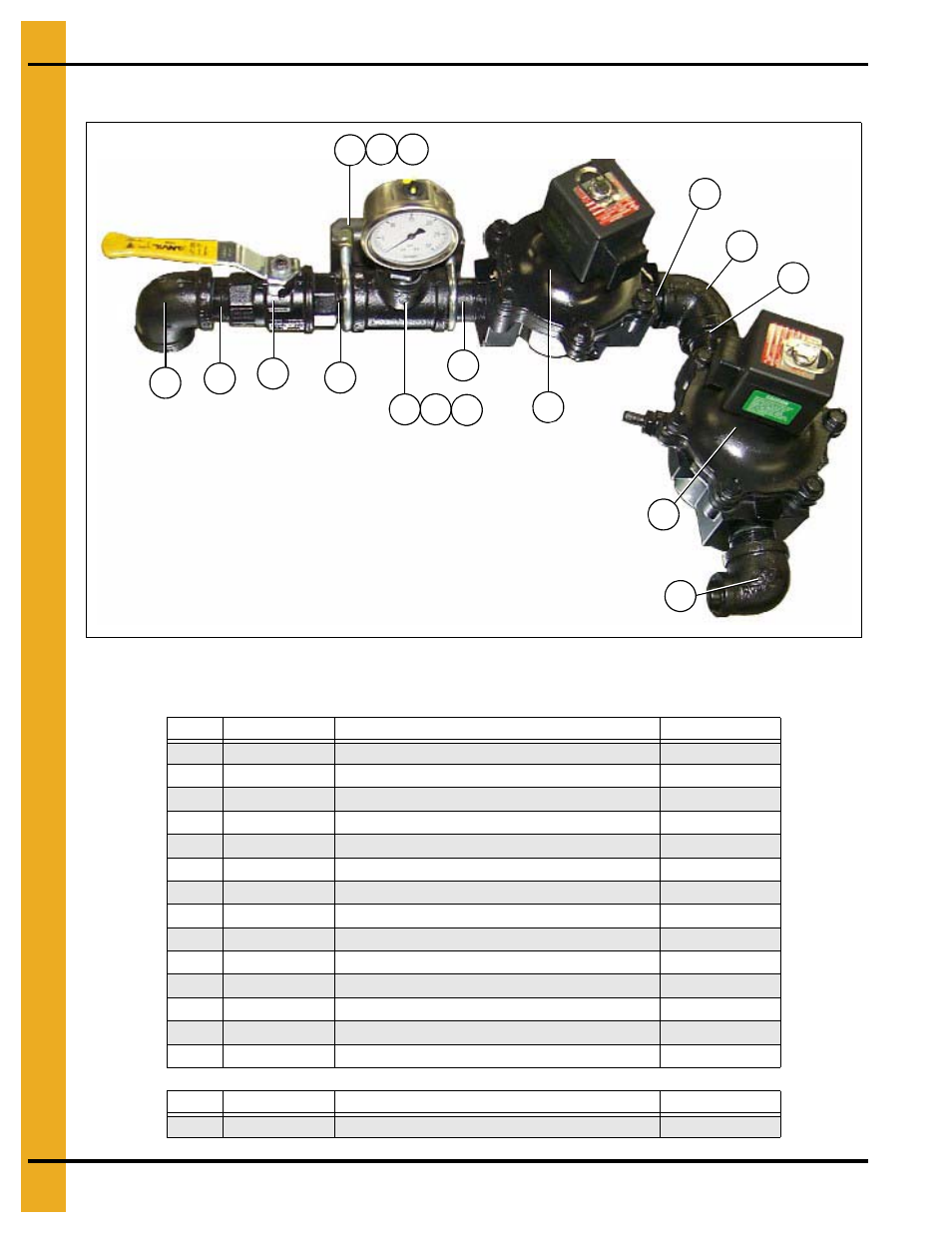

Figure 3I 36" Fan/Heater NG Pipe Train Assembly
36" Fan/Heater NG Pipe Train Assembly Parts List
Ref #
Part #
Description
36'' Fan/Heater
1
007-1307-3
Elbow, 1-3/4" - 90°
1
2
007-1104-4
Nipple, Close 1"
3
3
007-1296-8
Ball Valve, 1" w/ Lever Handle
1
4
007-1106-9
Tee, 1" x 1" x 3/4"
1
5
D07-0027
Reducer, 3/4"-1/4" Hex Bushing
1
6
D08-0022
Gauge, Pressure 0-15#
1
7
007-1242-2
Nipple, 1" x 2" SCH 40
2
8
THH-4115
Elbow, 1" - 90° SCH 40
1
9
056-2224-6
Valve, Solenoid 1" NPT 115V Din
1
10
056-2230-3
Valve, Solenoid 1" NPT 115V w/ Bypass
1
11
THH-4164
Elbow, 1" - 90° Street SCH 40
1
12
326-1047-9
U-Bolt 5/16"-18 x 1-3/8" x 2-3/16"
2
13
401-5503-8
Plumbing Mounting Bracket
1
14
401-5255-5
Plumbing Mounting Base Bracket
1
Ref #
Part #
Description
Orifice Size
N/S
THF-3244
Orifice for 36" Fans W/15 HP Motors
0.500"
7
11
10
8
2
5
6
4
7
2
3
2
1
9
13
14
12
