83

ASRock H61M-DG3/USB3 Motherboard

Português

Cabezal USB 2.0

Além das quatro portas USB

(USB6_7 de 9 pinos)

2.0 por defeito no painel de

(veja a folha 2, No. 15)

entrada/saída, há dois

ligações USB 2.0 nesta placa-

mãe. Cada ligação USB 2.0

pode suportar dois portas USB

(USB4_5 de 9 pinos)

2.0.

(veja a folha 2, No. 16)

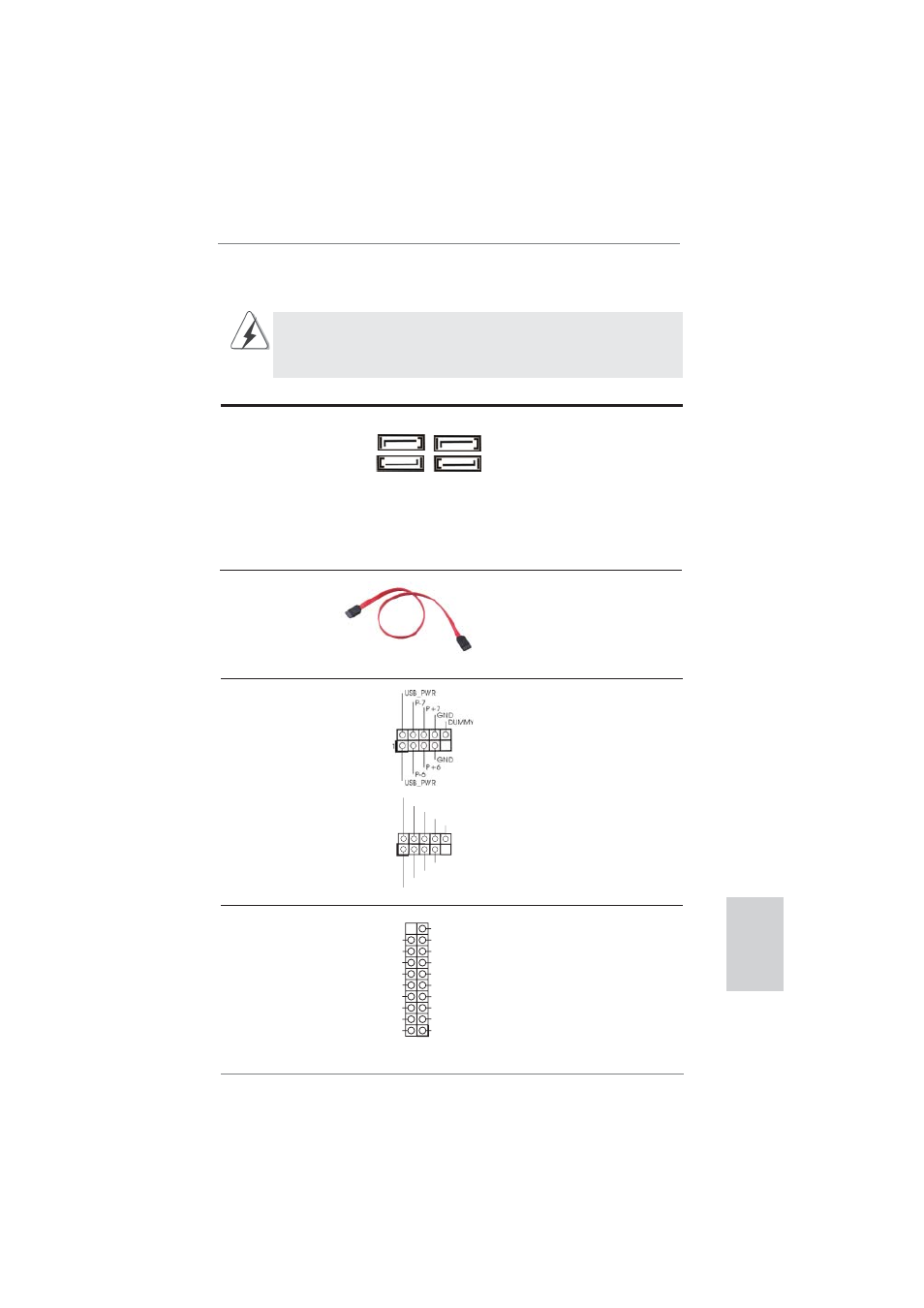

1.4 Conectores

Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.

Conector Figura

Descrição

Conectores ATAII Serial

Estes quatro conectores Serial

(SATA2_0: veja a folha 2, No. 10)

ATA (SATAII) suportam

(SATA2_1: veja a folha 2, No. 8)

unidades de disco rígido SATA

(SATA2_2: veja a folha 2, No. 12)

ou SATAII como dispositivos de

(SATA2_3: veja a folha 2, No. 11)

armazenamento internos. A

atual interface SATAII permite

uma taxa de transferência de

dados de até 3.0 Gb/s.

Cabo de dados

Tanto a saída do cabo de Serial

ATA (SATA)

dados SATA pode ser

(opcional)

conectado ao disco rígido

SATA / SATAII quanto o

conector SATAII na placa mãe.

SATA2_1

SATA2_0

SATA2_3

SATA2_2

USB_PWR

USB_PWR

P+5

P-5

P+4

P-4

GND

GND

DUMMY

1

Cabezal USB 3.0

Além das dois portas USB 3.0

(USB3_2_3 de 19 pinos)

por defeito no painel de

(veja a folha 2, No. 24)

entrada/saída, há um ligações

USB 3.0 nesta placa-mãe.

Cada ligação USB 3.0 pode

suportar dois portas USB 3.0.

IntA_P1_D+

DUMMY

IntA_P1_D-

GND

IntA_P1_SSTX+

GND

IntA_P1_SSTX-

IntA_P1_SSRX+

IntA_P1_SSRX-

Vbus

Vbus

Vbus

IntA_P0_SSRX-

IntA_P0_SSRX+

GND

IntA_P0_SSTX-

IntA_P0_SSTX+

GND

IntA_P0_D-

IntA_P0_D+

1
