ASRock H61M-DG3/USB3 Motherboard

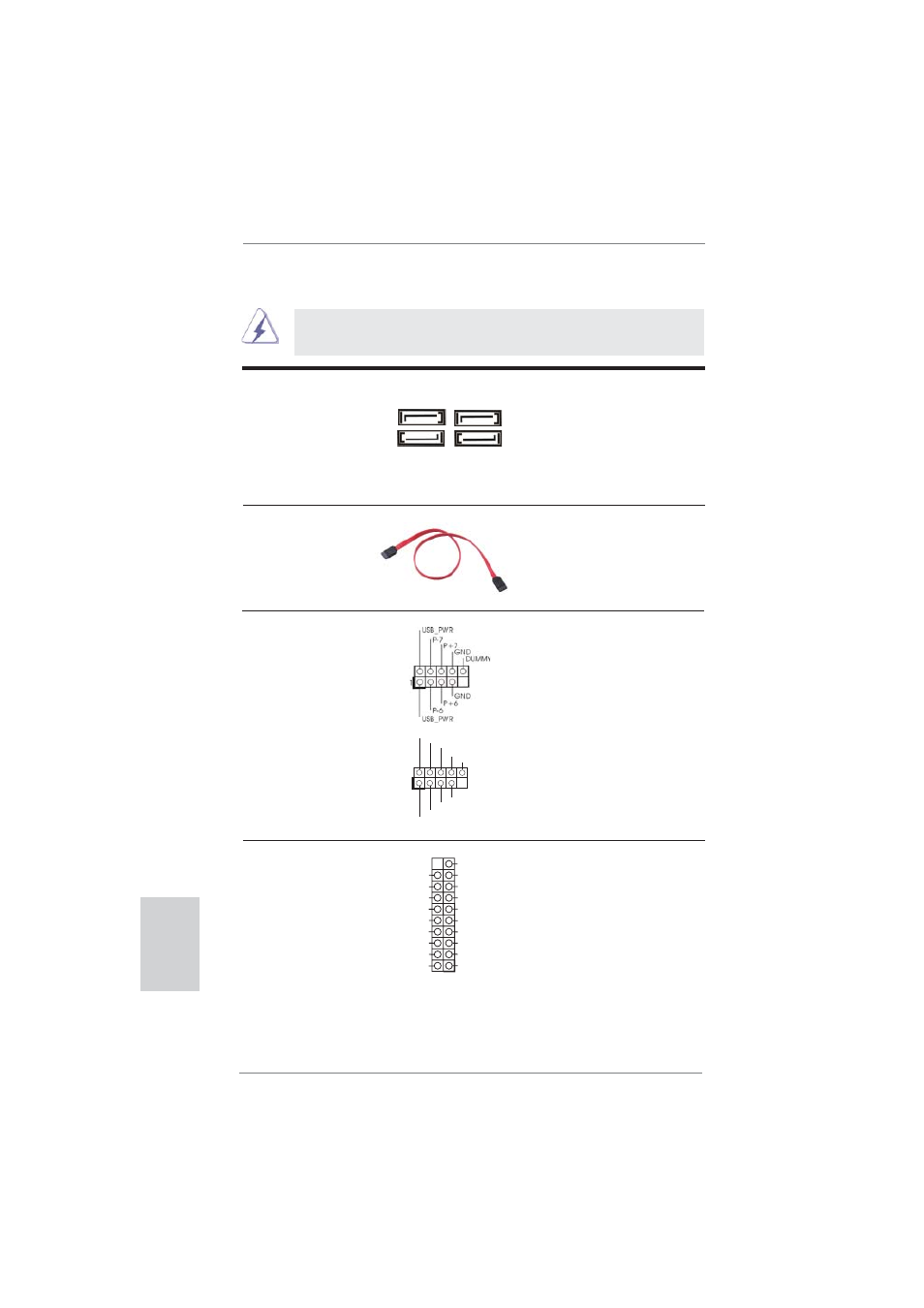

Serial ATAII 接口 這裡有四組 Serial ATAII
(SATA2_0: 見第 2 頁第 10 項 ) (SATAII) 接口支持 Serial
(SATA2_1: 見第 2 頁第 8 項 ) (SATA) 數據線作為內部儲存
(SATA2_2: 見第 2 頁第 12 項 ) 設置。目前 SATAII 界面理論
(SATA2_3: 見第 2 頁第 11 項 ) 上可提供高達 3.0Gb/s 的數
據傳輸速率。
Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII 硬
( 選配 ) 盤或者主板上的 SATAII 接口。
1.4 板載接頭和接口
板載接頭和接口不是跳線。切勿將跳線帽放置在這些接頭和接口上。將
跳線帽放置在接頭和接口上將會導致主板的永久性損壞！
USB 2.0 擴展接頭 除了位於 I/O 面板的四個默
(9 針 USB6_7) 認 USB 2.0 接口之外，這款
( 見第 2 頁第 15 項 ) 主板有兩組 USB 2.0 接針。
這組 USB 2.0 接針可以支持
兩個 USB 2.0 接口。
(9 針 USB8_9)
( 見第 2 頁第 16 項 )
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
SATA2_1
SATA2_0
SATA2_3
SATA2_2
簡體中文
USB 3.0 擴展接頭 除了位於 I/O 面板的兩個默認
(19 針 USB3_2_3) USB 3.0 接口之外，這款主板有
( 見第 2 頁第 24 項 ) 一組 USB 3.0 接針。這組 USB 3.0
接針可以支持兩個 USB 3.0 接
口。
IntA_P1_D+
DUMMY
IntA_P1_D-
GND
IntA_P1_SSTX+
GND
IntA_P1_SSTX-
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus Vbus
Vbus
IntA_P0_SSRX-
IntA_P0_SSRX+
GND
IntA_P0_SSTX-
IntA_P0_SSTX+
GND
IntA_P0_D-
IntA_P0_D+
1
