114
ASRock H61M-DG3/USB3 Motherboard

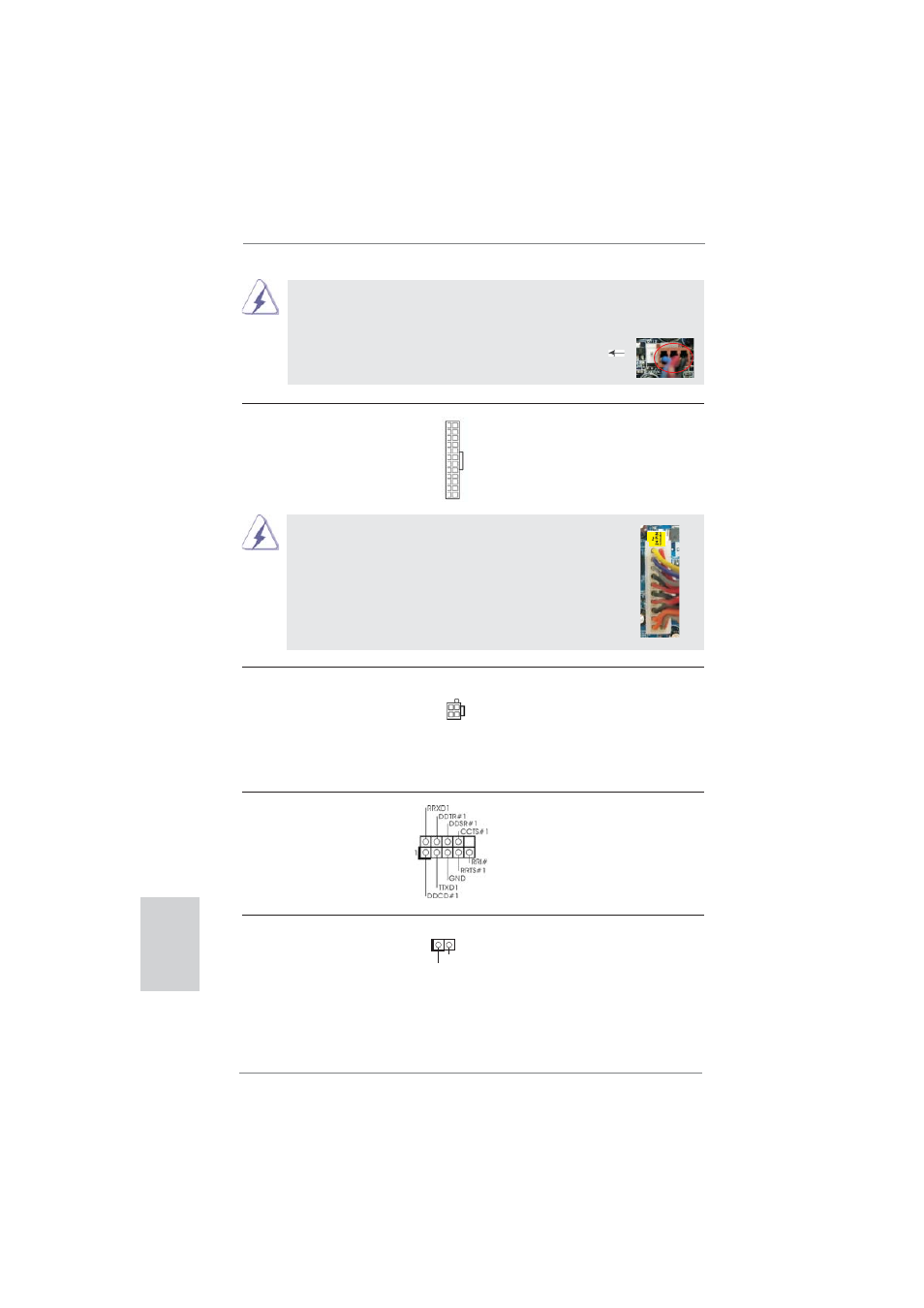

ATX 12V コネクタ このコネクタには CPU に Vcore 電
(4 ピン ATX12V1) 源を供給できるように、ATX 12V
ページ２, アイテム 1 を参照 プラグを備えたサワーサプライを
接続する必要があることに注意し
てください。接続に問題があると、電源
は正しく供給されません。
シリアルポートヘッダ この COM1 ヘッダは、シリアルポートモ
(9 ピン COM1) ジュールをサポートします。
ページ２, アイテム 17 を参照
20 ピン ATX 電源装置の取り付け
12
1
24
13
このマザーボードには 24 ピン ATX 電源コネクタが装備されており、
従来の 20 ピン ATX 電源装置を採用している場合でも作動します。
20 ピン ATX 電源を使用するには、ピン 1 およびピン 13 と共に電源
装置にプラグを差し込みます。
日本語
ATX パワーコネクタ ATX 電源コネクタを接続します。
(24 ピン ATXPWR1)
ページ２, アイテム 4 を参照
12
1
24
13
このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、
ファン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3
ピン CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、
ピン 1-3 に接続してください。
接続されたピン 1-3
3 ピンファンのインストール
1
Signal
GND
ケース侵入ヘッダ このマザーボードはケースオープン 信
(2 ピン CI1) 検出機能に対応しており、シャーシ
ページ２, アイテム 22 を参照 カバーが取り外されているかどうか
を検出します。この機能は、
シャーシ侵入検出設計を組み込んだ
シャーシを必要とします。
