ASRock H61M-DG3/USB3 Motherboard

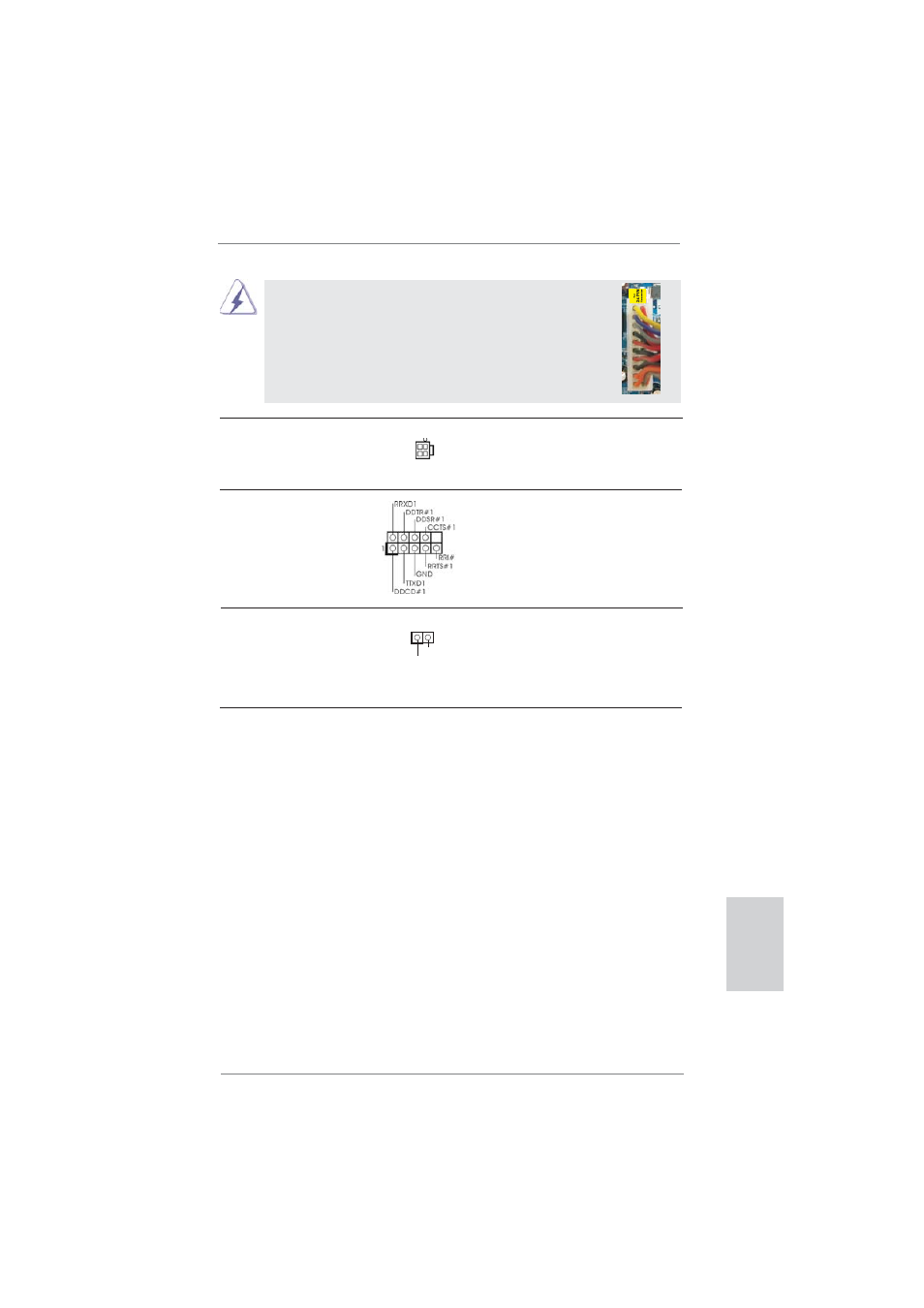

串行接口連接器 這個 COM1 端口支持一個串行
(9 針 COM1) 接口的外設。
( 見第 2 頁第 17 項 )
雖然此主板提供 24-pin ATX 電源接口 , 但是您仍然可以使用
傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順著
Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
12
1
24
13
ATX 12V 接頭 請將一個 ATX 12V 電源供應
(4 針 ATX12V1) 器接到這個接頭。
( 見第 2 頁第 1 項 )
2. BIOS 信息
主板上的 Flash Memory 存儲了 BIOS 設置程序。請再啟動電腦進行開機自檢 (POST)
時按下 < F2> 或 < D e l > 鍵進入 B I O S 設置程序；此外，你也可以讓開機自檢 ( P O S T )
進行常規檢驗。如果你需要在開機自檢 ( P O S T ) 之后進入 B I O S 設置程序，請按下
++ 鍵重新啟動電腦，或者按下系統面板上的重啟按鈕。有關
BIOS 設置的詳細信息，請查閱隨機支持光盤裡的用戶手冊 (PDF 文件 )。
3. 支持光盤信息
本主板支持各種微軟視窗操作系統：Microsoft ® Windows ® 7/7 64 位元 /Vista TM /
Vista TM 64 位元 /XP/XP 64 位元。主板隨機支持光盤包含各種有助于提高主板效能的
必要驅動和實用程序。請將隨機支持光盤放入光驅裡，如果電腦的“自動運行”功能
已啟用，屏幕將會自動顯示主菜單。如果主菜單不能自動顯示，請查找支持光盤內
BIN 文件夾下的“ASSETUP.EXE”，并雙擊它，即可調出主菜單。
簡體中文
1
Signal
GND
機箱開啟警告功能接針 本主板支持機箱開啟偵測功
(2 針 CI1) 能 , 可偵測機箱蓋是否被移動。
( 見第 2 頁第 22 項 ) 此功能需機箱具備機箱開啟偵測
設計。
