105
ASRock H61M-DG3/USB3 Motherboard
한 국 어

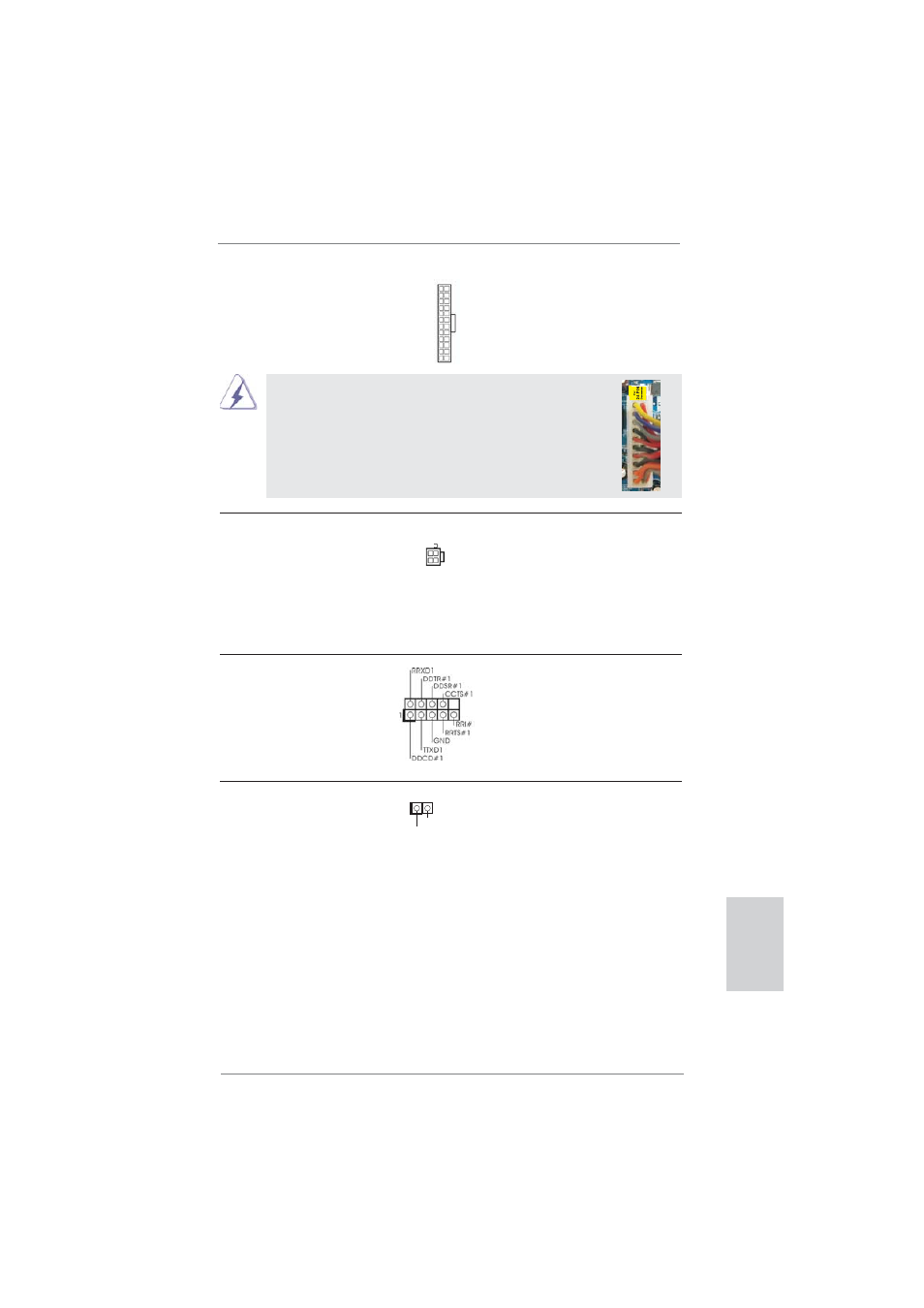

시리얼포트 컨넥터 이 콘넥터는 시리얼 포트
(9 핀 COM1) 모듈을 지원합니다 .
(2 페이지 , 17 번 항목 참조 )
ATX 12V 파워 콘넥터 ATX 12V 플러그가 달린
(4 핀 ATX12V1) 전원공급장치를 이 커넥터에
(2 페이지 , 1 번 항목 참조 ) 연결해야 충분한 전력을
공급할 수 있습니다 . 그러지
않을 경우 전원을 켤 수
없습니다 .
20 핀 ATX 전원 공급장치 설치
이 마더보드는 24 핀 ATX 전원 커넥터를 제공하지만 ,
종래의 20 핀 ATX 전원 공급장치를 사용해도 작동이
가능합니다 . 20 핀 ATX 전원 공급장치를 사용하려면 ,
Pin 1 과 Pin 13 으로 전원공급장치를 연결하십시오 .
12
1
24
13
ATX 전원 헤더 ATX 전원 공급기를 이 헤더에
(24 핀 ATXPWR1) 연결하십시오 .
(2 페이지 , 4 번 항목 참조 )
12
1
24
13
1
Signal
GND
섀시 침입 헤더 이 메인보드는 섀시 커버가 제
(2 핀 CI1) 거되면 이를 감지하는 케이스
(2 페이지 , 22 번 항목 참조 ) 열림 감지 기능을 지원합니다 .
이 기능은 섀시에 섀시 침입 감
지 디자인이 있어야 가능합니
다 .
