132
ASRock H61M-DG3/USB3 Motherboard

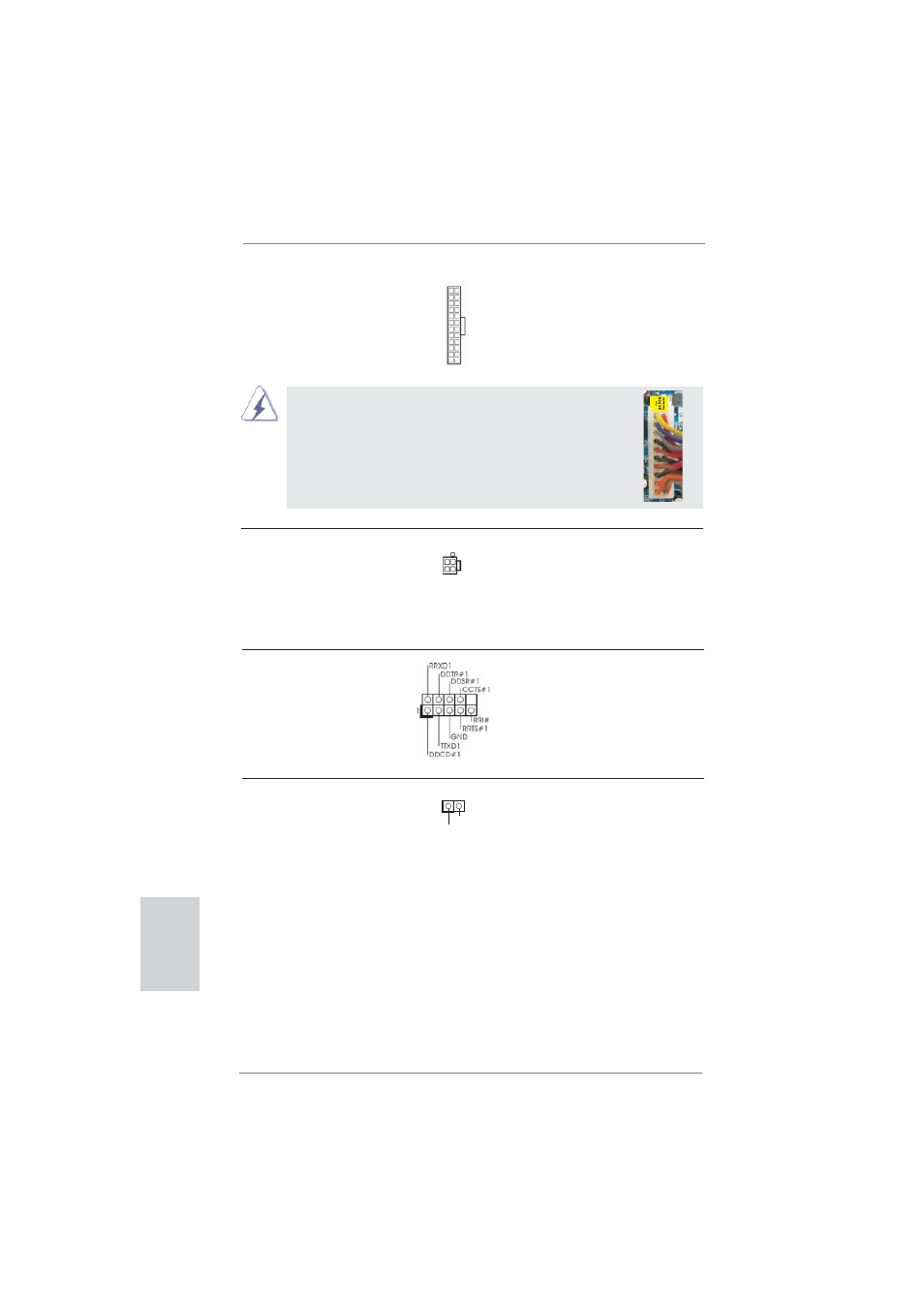

ATX 電源接頭 請將 ATX 電源供應器連接到這
(24 針 ATXPWR1) 個接頭。
( 見第 2 頁第 4 項 )
12
1
24
13
ATX 12V 電源接口 請注意，必需將帶有 ATX 12V
(4 針 ATX12V1) 插頭的電源供應器連接到這個
( 見第 2 頁第 1 項 ) 插座，這樣就可以提供充足的
電力。如果不這樣做，就會導
致供電故障。
雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使
用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順
著 Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
12
1
24
13
繁體中文
序列埠 這個序列埠 COM1 支援一個序
(9 針 COM1) 列埠的裝置。
( 見第 2 頁第 17 項 )
1
Signal
GND
機殼開啟警告功能接頭 此主機板支援機殼開啟偵測
(2 針 CI1) 功能 , 可偵測機殼蓋是否被移
( 見第 2 頁第 22 項 ) 動。此功能需機殼具備機殼
開啟偵測設計。
