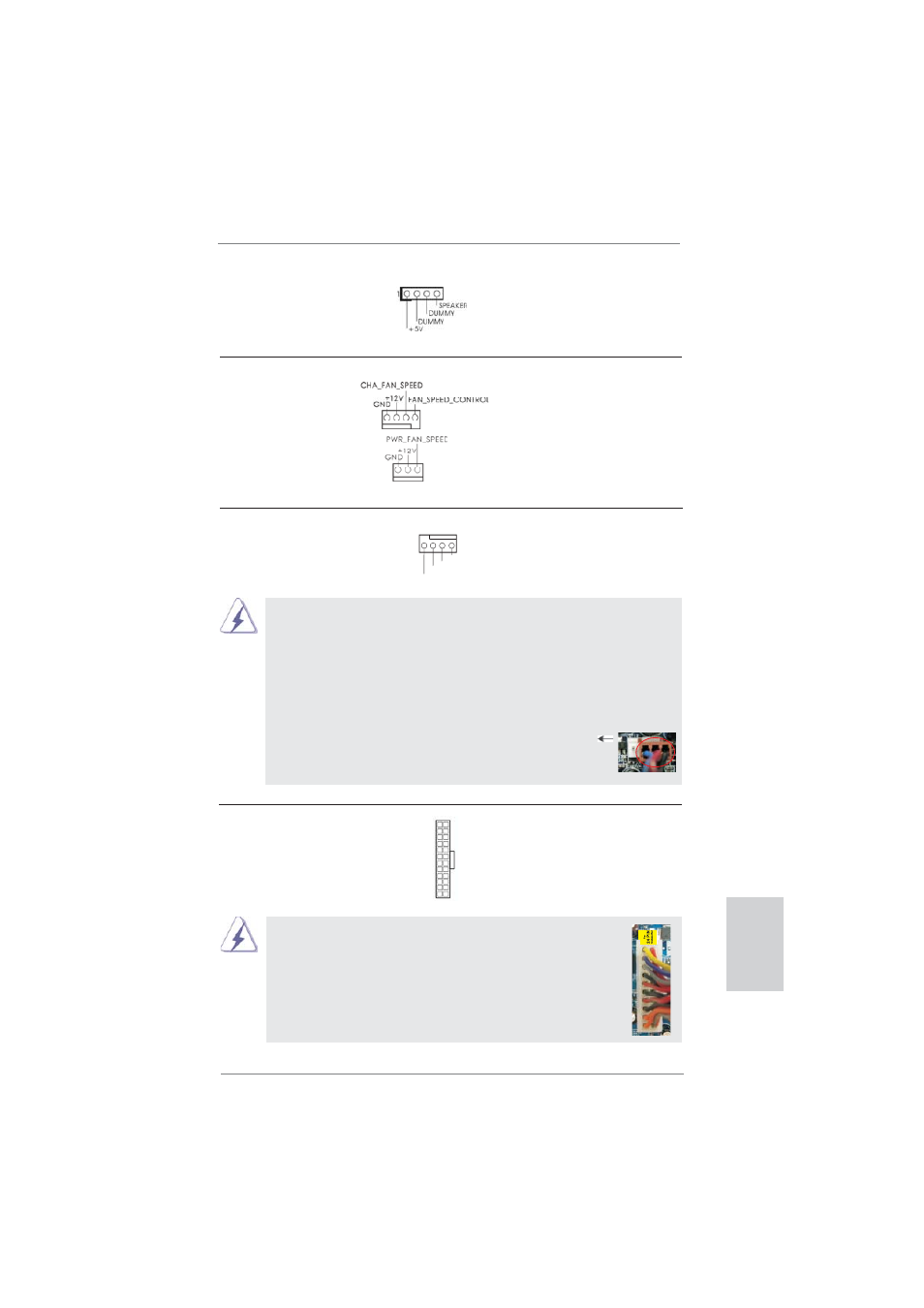

Колодка динамика корпуса Подключите к этой колодке
(4-контактный SPEAKER1) кабель от динамика на корпусе
(см. стр. 2, п. 13) компьютера.
Подключите кабели вентилятора
к соединителям и присоедините
черный шнур к штырю
заземления. Chassis и Power Fan-соединители
(4-контактный CHA_FAN1)
(см. стр. 2, п. 9)
(3-контактный PWR_FAN1)
(см. стр. 2, п. 25)
Разъем вентилятора Подключите к этому разъему
процессора кабель вентилятора процессора
(4-контактный CPU_FAN1) так, чтобы черный провод
(см. стр. 2, п. 3) соответствовал контакту земли.
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
Данная материнская плата поддерживает вентиляторы процессора
с 4-контактным разъемом (функция тихого режима вентилятора),
однако вентиляторы с 3-контактным разъемом также будут успешно
работать, хотя функция управления скоростью вращения
вентилятора окажется недоступной. Если вы хотите подключить
вентилятор процессора с 3-контактным разъемом к разъему
вентилятора процессора на данной материнской плате, для этого
следует использовать контакты 1-3.
Установка вентилятора с 3-контактным разъемом
Контакты 1-3 подключены
Колодка питания ATX Подключите к этой колодке
(24-контактный ATXPWR1) кабель питания ATX.
(см. стр. 2, п. 4)
12
1
24
13
Несмотря на то, что эта материнская плата предусматр-
ивает 24-штыревой разъем питания ATX, работа будет
продолжаться, даже если адаптируется традиционный
20-штыревой разъем питания ATX. Для использования
20-штыревого разъема питания ATX вставьте источник
питания вместе со штекером 1 и штекером 13.
Установка 20-штыревого разъема питания ATX
12
1
24
13
