ASRock H61M-DG3/USB3 Motherboard

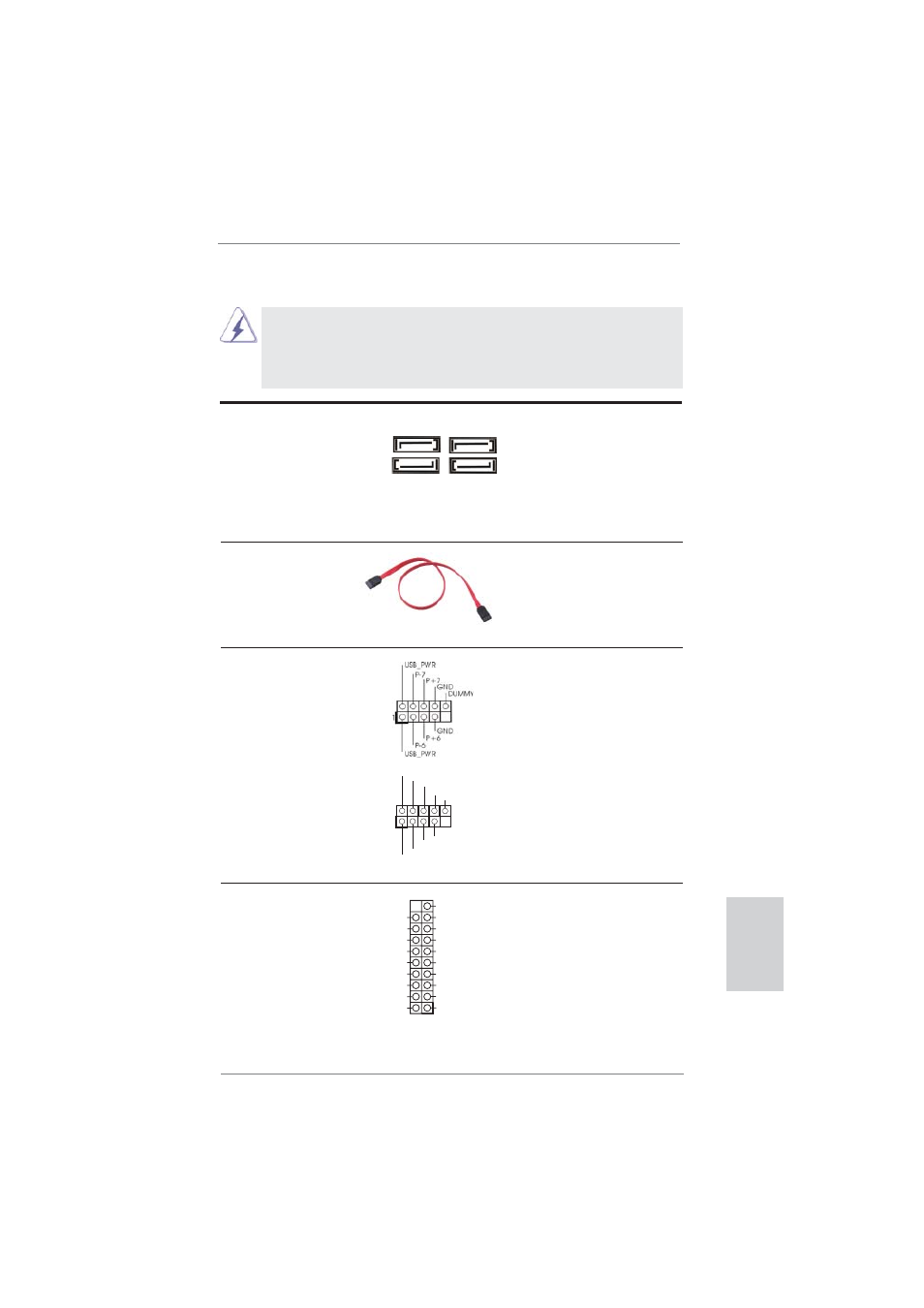

シリアル ATAII コネクタ これら 4 本のシリアル ATAII
SATA2_0: ページ 2, アイテム 10 を参照 (SATAII）コネクタは内蔵スト
SATA2_1: ページ 2, アイテム 8 を参照 レーデバイスに使用する SATA
SATA2_2: ページ 2, アイテム 12 を参照 データケーブルに対応していま
SATA2_3: ページ 2, アイテム 11 を参照 す。現在の SATAII インタフェー
スの最大データ転送速度は
3.0 Gb/s です。
1.4 オンボードのヘッダとコネクタ類
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATA（SATA）
データケーブル（オプション） SATA データケーブルのどちらかの
端をマザーボードの SATA /SATAII
ハードディスク、または SATAII
コネクタに接続できます。
USB 2.0 ヘッダ I/O パネルには、デフォルトの 4
(9 ピン USB6_7) つの USB 2.0 ポート以外に、この
ページ２, アイテム 15 を参照 マザーボードに 2 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
USB 2.0 ポートをサポートできま
(9 ピン USB8_9) す。
ページ２, アイテム 16 を参照
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
SATA2_1
SATA2_0
SATA2_3
SATA2_2
日本語
IntA_P1_D+
DUMMY
IntA_P1_D-
GND
IntA_P1_SSTX+
GND
IntA_P1_SSTX-
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus Vbus
Vbus
IntA_P0_SSRX-
IntA_P0_SSRX+
GND
IntA_P0_SSTX-
IntA_P0_SSTX+
GND
IntA_P0_D-
IntA_P0_D+
1
USB 3.0 ヘッダ I/O パネルには、デフォルトの 2 つの
(19 ピン USB3_2_3) USB 3.0 ポート以外に、このマザーボ
ページ 2, アイテム 24 を参照 ードに 1 つの USB 3.0 ヘッダが搭載
されています。それぞれの USB 3.0
ヘッダは 2 つの USB 3.0 ポートをサ
ポートできます。
