ASRock H61M-DG3/USB3 Motherboard

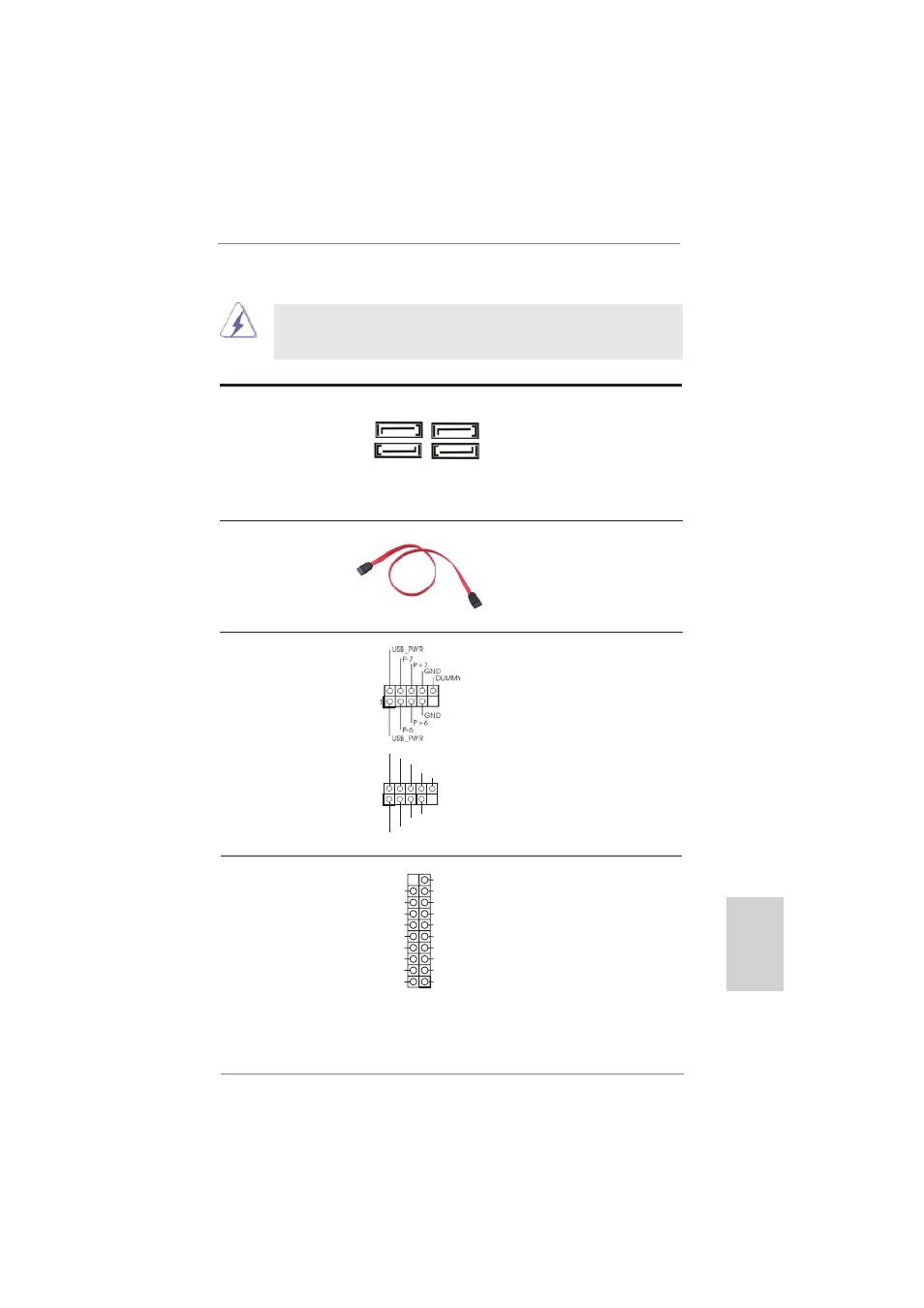

Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA/SATAII 硬
( 選配 ) 碟或者主機板上的 SATAII 接口。
Serial ATAII 接口 這裡有四組 Serial ATAII
(SATA2_0: 見第 2 頁第 10 項 ) (SATAII) 接口支援 SATA 數據
(SATA2_1: 見第 2 頁第 8 項 ) 線作為內部儲存設置。
(SATA2_2: 見第 2 頁第 12 項 ) 目前 SATAII 界面理論上
(SATA2_3: 見第 2 頁第 11 項 ) 可提供高達 3.0Gb/s 的數據
傳輸速率。
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
USB 2.0 擴充接頭 除了位於 I/O 面板的四個
(9 針 USB6_7) USB 2.0 接口之外，這款
( 見第 2 頁第 15 項 ) 主機板有兩組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
(9 針 USB8_9)
( 見第 2 頁第 16 項 )
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
SATA2_1
SATA2_0
SATA2_3
SATA2_2
繁體中文
USB 3.0 擴充接頭 除了位於 I/O 面板的兩個 USB
(19 針 USB3_2_3) 3.0 接口之外，這款主機板有一
( 見第 2 頁第 24 項 ) 組 USB 3.0 接針。這組 USB 3.0
接針可以支援兩個 USB 3.0 接
口。
IntA_P1_D+
DUMMY
IntA_P1_D-
GND
IntA_P1_SSTX+
GND
IntA_P1_SSTX-
IntA_P1_SSRX+
IntA_P1_SSRX-
Vbus Vbus
Vbus
IntA_P0_SSRX-
IntA_P0_SSRX+
GND
IntA_P0_SSTX-
IntA_P0_SSTX+
GND
IntA_P0_D-
IntA_P0_D+
1
