76
ASRock H61M-DG3/USB3 Motherboard
Ру
сский

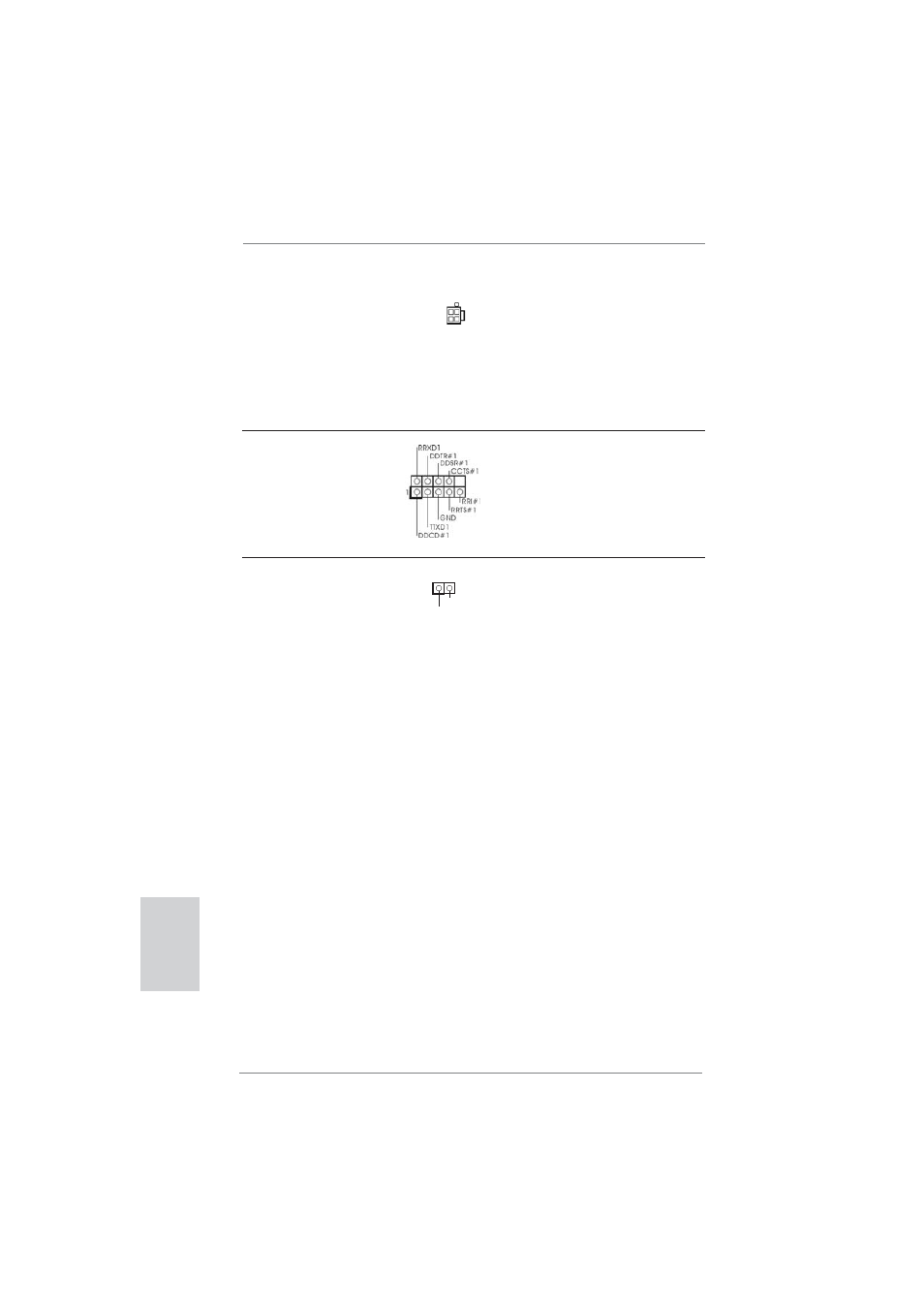

Колодка COM-порта Данная колодка COM-порта
(9-контактный COM1) позволяет подключить модуль
(см. стр. 2, п. 17) порта COM.
Колодка питания 12V-ATX Обратите внимание, что к этому
(4-контактный ATX12V1) разъему необходимо
(см. стр. 2, п. 1) подключить вилку блока питания
ATX 12 В, чтобы обеспечить
достаточную мощность
электропитания. В противном
случае включение системы будет
невозможно.
Датчик открытой крышки Эта материнская плата
(2-контактный CI1) поддерживает функцию
(см. стр. 2, п. 22) определения открытой крышки,
которая позволяет определить,
была ли снята крышка корпуса.
Функция требует поддержку со
стороны корпуса.
1
Signal
GND
