UPS 2416 A de | 9
F.01U.003.349 | 6.0 | 2009.03 Bosch Sicherheitssysteme GmbH
Funktionsbeschreibung
Das UPS 2416 A ist ein Plug-and-Play-Schaltnetzteil für
die Spannungsversorgung der FPA Zentralen.
-
Das Netzteil ist gegen Verpolung und Überspannung
geschützt.
- Die Ausgangsspannung wird extern überwacht und
geregelt.
- Eine grüne LED zeigt die Funktionsfähigkeit an.
- Bei Netzausfall oder Ausfall der DC-Ausgangsspannung
schaltet Ausgang FAULT (Pos. 6) gegen 0 V.

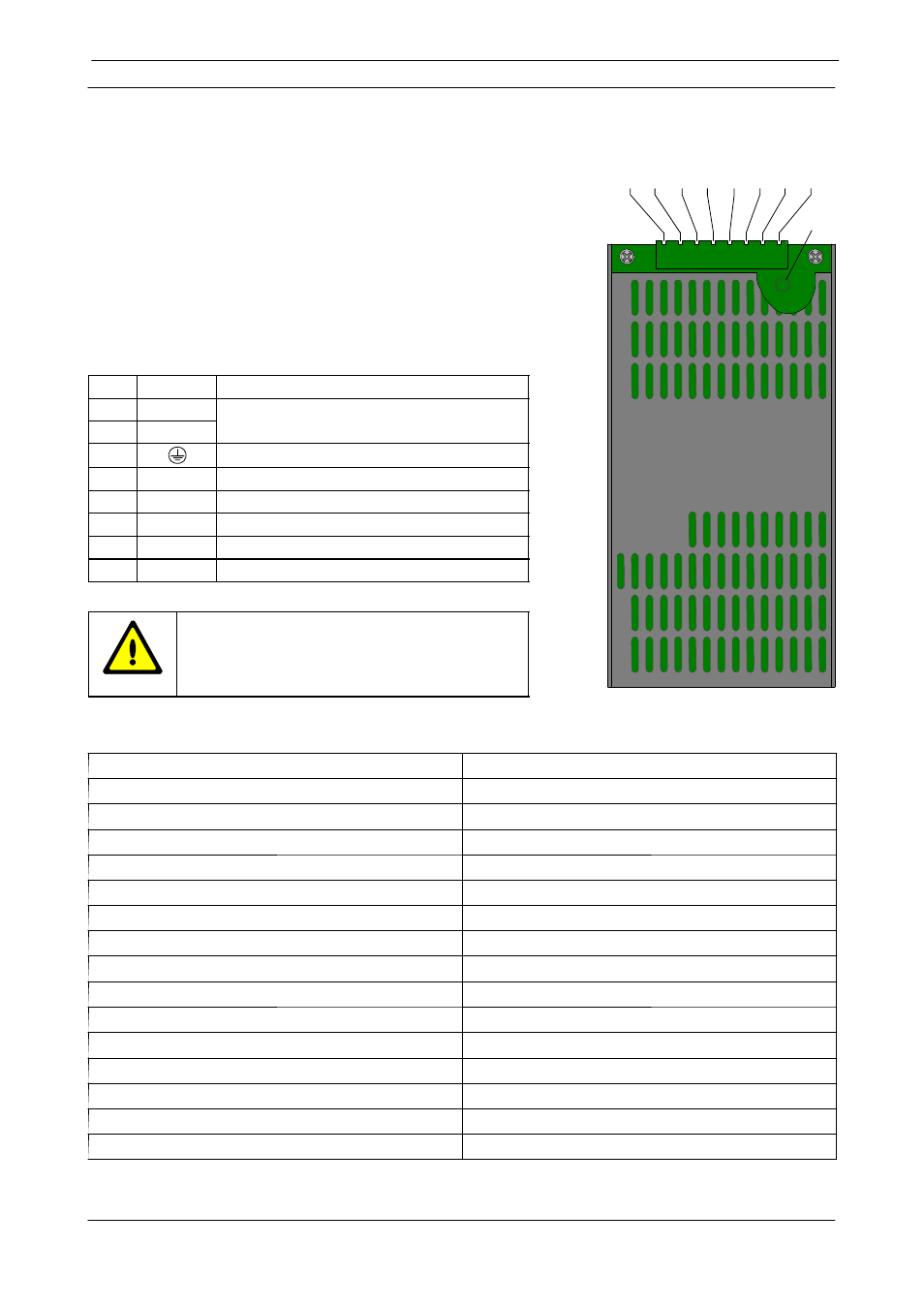

Pos. Beschr. Anschluss
1 ACL
Netzanschluss
2 ACN
3 Schutzerde
4 DC+ 26 V DC . . . 29 V DC Ausgang plus
5 DC- 0 V DC Ausgang minus
6 FAULT Ausgang Störung Netz
7 RTH+ Temperatursensor plus
8 RTH- Temperatursensor minus
Verwenden Sie das Netzteil nur in den
vorgesehenen Netzteilhalterungen und
einer
Brandschutzumhüllung (z.B.
Zentralengehäuse)!
Technische Daten
Eingangsspannungsbereich 100 V AC . . . 240 V AC (min - max)
Eingangsfrequenz 50 Hz . . . 60 Hz
Eingangsstrom max. 1,95 A
Wirkungsgrad > 85%
Überbrückungszeit > 16 ms bei 115 V AC
Ausgangsspannung 26 V DC . . . 29 V DC
Maximaler Ausgangsstrom 6 A
Maximale Leistung 160 W
Kühlung Belüftung ohne Ventilator
Schutzklasse nach IEC 60950 / EN 60950 I
Zulässige Betriebstemperatur -5 _C . . . 50 _C
Zulässige Lagertemperatur -20 _C . . . 60 _C
Gehäusematerial Aluminium, eloxiert
Gehäusefarbe Schwarz seidenmatt
Abmessungen (H x B x T) ca. 200 x 100 x 40 mm
Gewicht ca. 780 g
1 2 3 4 5 6 7 8
LED
1 8
