UPS 2416 A

fi | 13

F.01U.003.349 | 6.0 | 2009.03

Bosch Sicherheitssysteme GmbH

Toimintakuvaus

Helppoa liitettävyyttä tukeva UPS 2416 A, jossa on te-
line- ja keskusliitin, on yksilähtöinen yleisvirtalähdeyk-
sikkö FPA-paloilmoitinkeskukseen.

-

Moduuli on suojattu ylijännitettä ja käänteistä
napaisuutta vastaan.

-

Ulostulojännitettä valvotaan ja hallitaan ulkoisesti.

-

Vihreä merkkivalo ilmoittaa, että virransyöttö
toimii (DC-lähtö).

-

Verkkojännitteen tai DC ulostulojännitteen
häiriötilanteessa FAULT-kontaktin jännite (6)
putoaa 0 V:in.

Tunnus

Merkintä

Liitäntä

1

ACL

AC-verkkovirta

2

ACN

3

Suojamaadoitus

4

DC+

26 V DC . . . 29 V DC-lähtö plus

5

DC-

0 V DC-lähtö miinus

6

FAULT

Virransyötön toimintahäiriö

7

RTH+

Lämpötila-anturi plus

8

RTH-

Lämpötila-anturi miinus

Käytettävä ainoastaan tarkoitukseen
suunniteltujen virtalähdepidikkeitten ja
palosuojakotelon kanssa!

Tekniset tiedot

Tulojännite

100 V AC - 240 V AC (min. - maks.)

Tulotaajuus

50 Hz . . . 60 Hz

Virrankulutus

1,95 A enint.

Hyötysuhdetekijä

> 85 %

Virtakatkojen sieto

> 16 ms (115 V AC)

Ulostulojännite

26 V DC . . . 29 V DC

Enimmäiskuormitus

6 A

Jatkuva ulostulo

160 W

Jäähdytys

Johtuminen, ei tuuletinta

Turvallisuusluokitus IEC 60950 / EN 60950 mukaisesti

I

Käyttölämpötila

-5 _C . . . 50 _C

Säilytyslämpötila

-20 _C . . . 60 _C

Suhteellinen ilmankosteus

enintään 95 % (tiivistymätön)

Kotelon materiaali

alumiini, eloksoitu

Kotelon väri

puolikiiltävä musta

Mitat (K x L x S)

noin 200 x 100 x 40 mm

Paino

noin 780 g

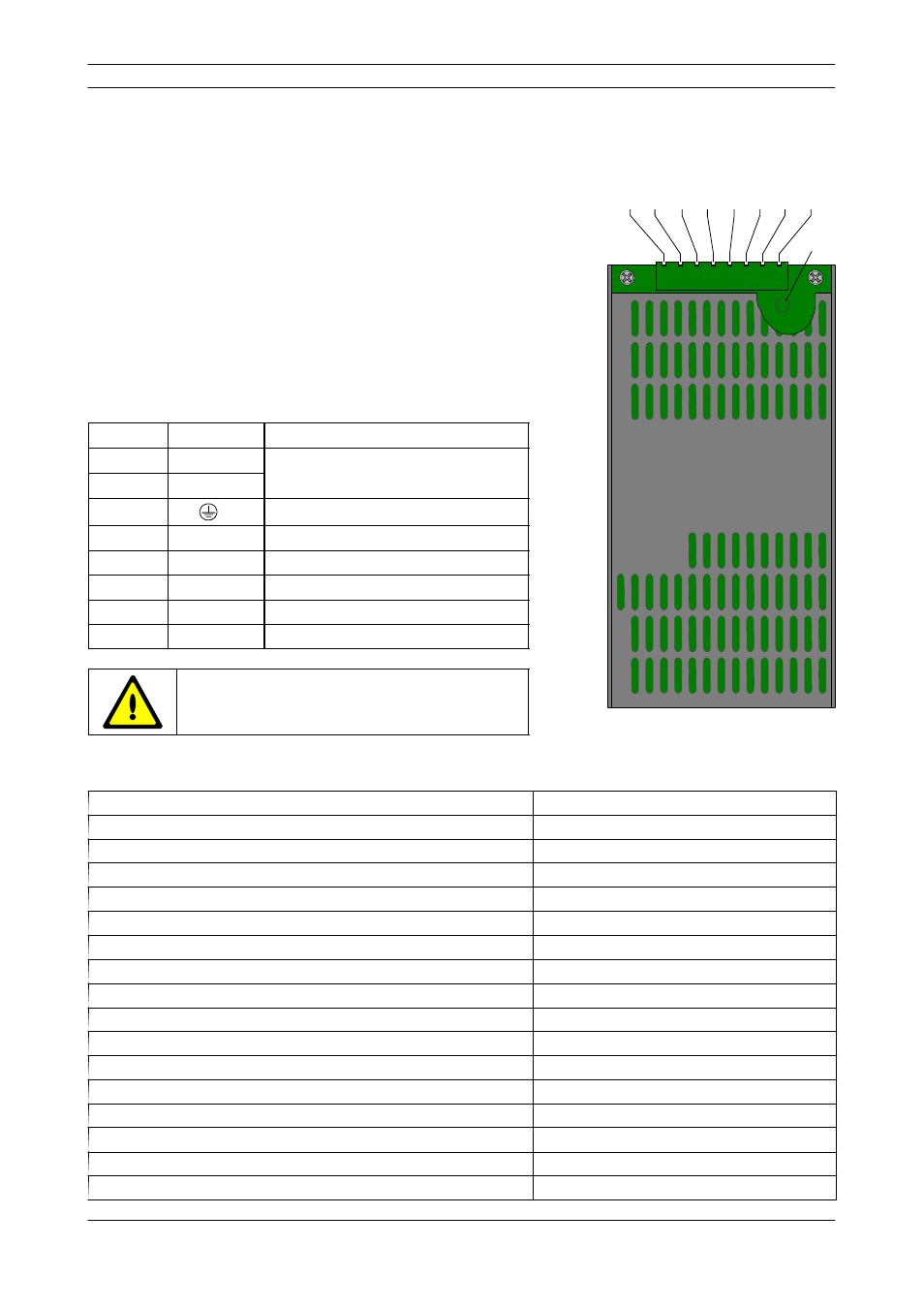

1 2 3 4 5 6 7 8

LED

1

8
